Chapter 1 - Introduction Essential Performance ................. 1-1 Indications for Use ..................1-2 Product Description ..................1-2 Proficiency with the KaVo IXS ..............1-3 Conventions Used in the Manual ..............1-4 Unpacking the System Components ............1-4 Contents of Sensor Box ..................1-5 System Components ..................
Seite 6 Table of Contents Chapter 4 - Installation Installation Steps ..................4-1 Sensor Calibration Files ................4-2 Frequently Asked Questions for Installation ..........4-3 Mounting the Sensor Garage ............... 4-4 Chapter 5 - Use Acquisition of Radiographic Images ............. 5-1 Portability ..................... 5-2 Hygiene ......................
Seite 7: Chapter 1 - Introduction
Chapter This User Manual contains original instructions by KaVo for safe set-up, use and maintenance of the KaVo IXS. The user must be able to read and understand the written language of the manual. It also contains technical specifications of the system and basic information on how the system works.
Seite 8: Indications For Use

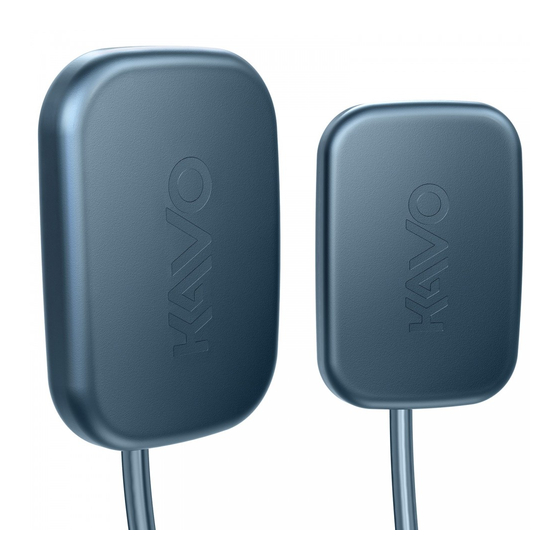

KaVo IXS Indications for Use The KaVo IXS is a USB-driven digital sensor which is intended to acquire dental intraoral radiographic images. The KaVo IXS shall be operated by healthcare professionals, who are educated and competent to perform the acquisition of dental intraoral radiographs.
Seite 9: Proficiency With The Kavo Ixs
Proficiency with the KaVo IXS Please become acquainted with your KaVo IXS sensor. The sensor is your tool. Learn to use it well and it will become an effective aid in your diagnosis, treatment and treatment planning process.
Seite 10: Conventions Used In The Manual
The KaVo IXS system is carefully inspected and packaged prior to shipment. If the KaVo IXS system was shipped to you, please remove the contents of the shipping container and be sure to identify and directly locate each of the system components shown below.
Seite 11: Contents Of Sensor Box
Introduction Contents of Sensor Box KaVo IXS Sensor KaVo Sensor Software USB Garage Top Layer Sensor Extender USB Cable Cable Sensor Sheaths KaVo IXS User Manual Bottom Layer English...
Seite 12: System Components
KaVo IXS System Components Digital Intraoral Sensor The KaVo IXS sensors are USB-driven digital intraoral sensors based on a CMOS technology that has been specifically designed for dental applications. The KaVo IXS sensors are available in two formats: Size 1(active area: 20x30mm) and Size 2(active area: 26x36mm).
Seite 13: Device Labeling
Introduction Device Labeling Sensor Id Label (typical) English...
Seite 14: Cables
KaVo IXS Cables 1. 1 meter (3 feet) USB extender cable. Sensor Garage Designed to provide a safe and secure storage solution for KaVo IXS sensors. Documentation 1. KaVo IXS Sensor User Manual 2. KaVo IXS Software Update Driver USB Software Kit Contains update software drivers.
Seite 15: Chapter 2 - Safety And Disposal Procedures
The KaVo IXS has no serviceable parts and does not require calibration. Do not open the device to service it. All aspects of the KaVo IXS that are meant to be attended to by the operator are accessible without opening the internal components of the device.
Seite 16: Sensor Inspection
IEC 60601-2-65. The KaVo IXS sensor conforms to safety standard IEC 60601-1. The KaVo IXS sensor is not suitable to be operated in oxygen rich and/or explosive environments. All IT components electrically connected to the KaVo IXS sensor must conform to IEC 60950-1.
Seite 17: X-Ray Protection
KaVo has taken precautions to ensure that your KaVo IXS sensor, as shipped from the factory, is protected against such threats. Additionally, during on-site repairs, your KaVo IXS sensor is only accessible by trained KaVo Customer Support Representatives.
Seite 18 KaVo IXS We recommend having a qualified IT security professional hired by you to check your network system for proper protection against viruses, malware, and intrusions (e.g. anti-virus software, and/or use of firewall). WARNING Failure to maintain cybersecurity can result in compromised device...
Seite 19: Chapter 3 - System Configuration
USB 2.0 / USB 3.x Standards In compliance with the UL/IEC/EN 60950-1 standard The KaVo IXS is a USB certified device and shall be used with USB NOTE: compliant cables suitable for high speed/USB 2.0 components. Certified USB cable extenders are available from KaVo. Powered USB active hubs can also be used to extend the distance to the USB host/computer.
Seite 20: Application Software
Refer to the requirements of the specific software in its User Manual. If the KaVo IXS System is used with imaging software other Important: than those listed above, then the Intended Use of that software needs to include dental intra-oral x-ray.
Seite 21: Chapter 4 - Installation
Internet, you will need to follow the steps below to download the software and copy a version to your workstation. If you no longer have access to your KaVo USB Software Kit, you will need to follow the steps below to download the software and copy a version to you workstation.
Seite 22: Sensor Calibration Files
KaVo IXS Sensor Calibration Files The KaVo IXS calibration files are automatically transfered from the KaVo IXS device when connected to the PC. After installation and reboot are complete, a sensor with a white background and a red “X” is displayed on the right side of the Windows Task Bar.
Seite 23: Frequently Asked Questions For Installation
Yes. If a Windows user account does not have Administrator rights, the Answer: software and drivers may not install properly for the KaVo IXS sensor. Question: Do I need to set exceptions/exclusions in my anti-virus/security programs? Yes. Not doing so may cause the software and drivers to not operate Answer: correctly.
Seite 24: Mounting The Sensor Garage
• C:\ProgramData\CliniView • C:\ProgramData\PaloDEx Group • C:\ProgramData\FLEXnet • C:\Program Files (x86)\KaVo Kerr Group • C:\Program Files (x86)\PaloDEx Group • C:\Program Files (x86)\Macrovision\FLEXnetActivationService • Question: Why am I receiving an Error 72 message? Inconsistent USB power or data from a USB port can interrupt the Answer: PolarisAgent Service.
Seite 25: Chapter 5 - Use
Chapter Acquisition of Radiographic Images Turn on the PC that has the KaVo IXS installed and launch the imaging software, such as VixWin Platinum (please refer to the software manual for information on the software program). 1. Carefully plug the USB end of the sensor cable into the PC USB port.
Seite 26: Portability
When twisting the disposable covers around the sensor wire, be sure not to twist the wire. 5. Attach the sensor to the KaVo IXS positioner. The sensor will only fit into the holder one way. 6. Position the sensor appropriately in the part of the mouth to be X-rayed (refer to specific instructions for use).
Seite 27: Hygiene
Sani-Cloth ® Plus, HB (manufactured by PDI) • DO NOT: Clean the sensor using non appropriate tools. • Maintenance KaVo IXS does not require any special maintenance other than regular cleaning and disinfection. It is recommended use KaVo Software Manager for automatic software updates. English...
Seite 28: Image Quality Assurance
X-ray Dose / Exposure Time Settings The KaVo IXS sensor has been designed to be used with a wide range of dose settings between 20 uGy and 2,000 uGy, to allow adjustments of the dose to the specific diagnostic task, and to compensate for under- and over-exposure.
Seite 29: Display Image
Dental phantom images should be acquired with fixed settings for X-ray dose (kV, mA, distance), and a fixed and reproducible alignment of the X-ray source and the dental phantom to the KaVo IXS sensor. NOTE: Contact KaVo technical support for recommendations about commercially available dental phantoms.
Seite 30 KaVo IXS English...
Seite 31: Chapter 6 - Specifications And Standards
US Federal law restricts this device to sale by or on the order of a dentist or other licensed practitioner. Sensor Specifications Sensor Dimensions KaVo IXS Size 1: 36.9 x 25.4 x 7.7 mm KaVo IXS Size 2: 41.8 x 30.6 x 7.8 mm...
Seite 32: Compatibility With Radiographic Generators
There is a correlation between the distance of the X-ray source to the sensor and the dose received by the KaVo IXS sensor. The radiation that reaches the sensor decreases with the square of the distance. If you double this distance, you receive only 1/4 of the radiation.
Seite 33: Chapter 7 - Troubleshooting
2. Check that the software drivers are installed correctly. 3. Make sure that the active side of the KaVo IXS is facing the source of the X-ray and the active area is aligned with the X-ray beam.
Seite 34 KaVo IXS English...
Seite 35: Appendix A - Accessories
Accessories Appendix Part Description 1.013.3253 Universal Sensor Sheath (Qty. 100) 1.013.3254 Universal Sensor Sheath (Qty. 1000) 1.013.3252 Positioning System Sheath (Qty. 500) 1.008.2665 USB 15' Extender Cable 1.014.1145 USB 3' Extender Cable 1.013.3841 Universal Sensor Garage Kit 1.013.3958 USB Hub English...
Seite 36 KaVo IXS English...
Seite 37: Appendix B - Emc Information
Please consult the documentation of the computer for complete EMC information. The KaVo IXS sensor is suitable for use in hospitals except for near active HF surgical equipment and the RF shielded room of an ME system for magnetic resonance imaging, where the intensity of EM disturbance is high.
Seite 38 Portable RF communications equipment (including peripherals such as antenna cables and external antennas) should be used no closer than 30 cm (12 inches) to any part of the KaVo IXS sensor, including cables specified by the manufacturer. Otherwise, degradation of the performance of this equipment could result.
Seite 39 Guidance and Manufacturer’s Declaration - Electromagnetic Emissions The KaVo IXS sensor, used with a compliant computer, is intended for use in the electro- magnetic environment specified below. The customer or the user of the KaVo IXS sensor should assure that it is used in such an environment.
Seite 40 The KaVo IXS sensor, used with a compliant computer, is intended for use in the electromagnetic environ- ment specified below. The customer or the user of the KaVo IXS sensor should assure that it is used in such an environment.
Seite 41 The KaVo IXS sensor, used with a compliant computer, is intended for use in the electromagnetic envi- ronment specified below. The customer or the user of the KaVo IXS sensor should assure that it is used in such an environment.
Seite 42 Recommended Separation Distances Between Portable and Mobile RF Communications Equipment and the KaVo IXS Sensor The KaVo IXS sensor is intended for use in an electromagnetic environment in which radiated RF disturbances are controlled. The customer or the user of the...
Seite 43: Appendix C - Product Symbols
Product Symbols Appendix Symbol Title of the Refer- Standard Function / Description Manufacturer Interpretation Symbol ence Contain- per Standard Number ing the Symbol Type BF 5333 IEC 60417 To identify a type BF To identify a type BF applied applied part applied part complying part complying with IEC with IEC 60601-1.
Seite 44 KaVo IXS Symbol Title of the Refer- Standard Function / Description Manufacturer Interpretation Symbol ence Contain- per Standard Number ing the Symbol Do not reuse 1051 ISO 7000 To indicate that the item Indicates the product should is for single use only and be used only once.
Seite 45 Symbol Title of the Refer- Standard Function / Description Manufacturer Interpretation Symbol ence Contain- per Standard Number ing the Symbol Atmospheric 2621 ISO 7000 To indicate the Atmospheric pressure pressure acceptable upper and limitation limitation lower limits of atmospheric pressure for transport and storage.
Seite 46 KaVo IXS English...
Seite 47 KaVo IXS Manuel d’utilisation...
Seite 49 Performances essentielles ................1-1 Indications d’utilisation ................. 1-2 Description du produit .................. 1-3 Maîtrise du capteur KaVo IXS ..............1-3 Conventions utilisées dans ce manuel ............1-4 Déballage des composants du système ............1-4 Contenu de la boîte du capteur ................1-5 Composants du système ................
Seite 50 Table des matières Chapitre 4 - Installation Étapes de l’installation ................. 4-1 Fichiers d’étalonnage du capteur ..............4-2 Questions fréquemment posées sur l’installation ......... 4-3 Montage du support de rangement du capteur ..........4-4 Chapitre 5 - Utilisation Acquisition d’images radiographiques ............5-1 Portabilité...
Seite 51: Chapitre 1 - Présentation
Le présent manuel de l’utilisateur contient les instructions originales de KaVo pour la configuration, l’utilisation et la maintenance en toute sécurité du capteur KaVo IXS. L’utilisateur doit être en mesure de lire et de comprendre ce qui est écrit dans ce manuel.
Seite 52: Indications D'utilisation
Le KaVo IXS peut être utilisé en association avec des dispositifs de positionnement spéciaux pour faciliter la mise en place et l’alignement avec le faisceau de rayons X.
Seite 53: Description Du Produit
Maîtrise du capteur KaVo IXS Il est conseillé d’apprendre à utiliser le capteur KaVo IXS. Le capteur est un outil. Il est impératif d’apprendre à l’utiliser comme il se doit pour disposer d'un outil efficace dans les diagnostics, les traitements et les processus de planification.
Seite 54: Conventions Utilisées Dans Ce Manuel
Déballage des composants du système Le système KaVo IXS est soigneusement inspecté et emballé avant expédition. Quand le système KaVo IXS a été reçu, sortir le contenu du carton d’expédition, puis veiller à identifier et repérer immédiatement chacun des composants illustrés ci-après.
Seite 55: Contenu De La Boîte Du Capteur
Présentation Contenu de la boîte du capteur Capteur IXS KaVo Support De Logiciel USB Rangement KaVo Du Capteur Couche supérieure Câble USB Câble Du Capteur De Rallonge Housses De Capteur Manuel d’utilisation KaVo IXS Couche Inférieure Français...
Seite 56: Composants Du Système
CMOS spécialement conçue pour les applications dentaires. Les capteurs KaVo IXS sont disponibles en deux formats : taille 1 (zone active : 20 x 30 mm) et taille 2 (zone active : 26 x 36 mm).
Seite 57: Étiquetage De L'appareil
Présentation Étiquetage de l’appareil Plaque signalétique du capteur (typique) Français...
Seite 58: Câbles
Câbles 1. Câble de rallonge USB d’1 m de long. Support de rangement du capteur Il fournit une solution de stockage sûre et fiable pour les capteurs KaVo IXS. Documentation 1. Manuel de l’utilisateur du capteur KaVo IXS 2. Pilote de mise à jour du logiciel KaVo IXS Kit de logiciel USB Contient les pilotes de mise à...
Seite 59: Chapitre 2 - Procédures De Sécurité Et D'élimination
KaVo IXS ainsi que sur tout autre dispositif médical électronique. KaVo IXS est un dispositif USB et doit être utilisé avec des câbles compatibles USB adaptés aux câbles haut débit/USB 2.0. Ces câbles portent la mention « USB 2.0 »...
Seite 60: Inspection Du Capteur
Tous les appareillages de radiographie dentaire intra-orale utilisés avec le capteur KaVo IXS doivent être conformes à la norme CEI 60601-2-65. Le capteur KaVo IXS est conforme à la norme de sécurité CEI 60601-1. Le capteur KaVo IXS n’est pas adapté à un fonctionnement dans des environnements riches en oxygène et/ou explosifs.
Seite 61: Protection Contre Les Radiations
KaVo a pris des précautions pour que chaque capteur IXS, expédié depuis l’usine, soit protégé de ces menaces. En outre, lors de réparations sur place, chaque capteur IXS n’est accessible qu’aux représentants du service client KaVo.
Seite 62 KaVo IXS Nous recommandons de faire appel à un spécialiste de la sécurité informatique qualifié pour assurer la protection du réseau contre les virus, les logiciels malveillants et les intrusions (par exemple, avec un logiciel antivirus et/ou un pare-feu). AVERTISSEMENT Une cybersécurité...
Seite 63: Chapitre 3 - Configuration Du Système
Normes Conforme à la norme UL/CEI/EN 60950-1 REMARQUE : Le capteur KaVo IXS est un dispositif USB certifié et doit être utilisé avec des câbles compatibles USB adaptés aux composants haut débit/USB 2.0. Il est possible de se procurer des câbles de rallonge USB certifiés auprès de KaVo.
Seite 64: Logiciel D'application
Consulter la rubrique de configuration requise pour le logiciel en question dans le manuel de l’utilisateur qui l’accompagne. Important : Si le système KaVo IXS est utilisé avec un logiciel d’imagerie autre que ceux présentés plus haut, cet autre logiciel doit être destiné à couvrir les radios dentales intra-orales.
Seite 65: Chapitre 4 - Installation
KaVo IXS. Contacter le fabricant du logiciel ou l’assistance technique KaVo pour des instructions sur le logiciel et son installation. Le capteur KaVo IXS est fourni avec KaVo Software Manager sur le kit de logiciel USB. Insérer la clé USB et cliquer sur le raccourci KaVo Software Manager pour démarrer.
Seite 66: Fichiers D'étalonnage Du Capteur
KaVo IXS Fichiers d’étalonnage du capteur Les fichiers d’étalonnage du KaVo IXS sont chargés sur l’appareil et automatiquement téléchargés quand ce dernier est connecté. Une fois l’installation et le redémarrage terminés, un capteur avec fond blanc et un « X » rouge s’affichent à...
Seite 67: Questions Fréquemment Posées Sur L'installation
Réponse : Oui. Si un compte d’utilisateur Windows ne possède pas les droits d’administrateur, il se peut que le logiciel et le pilote ne soient pas installés correctement pour le capteur KaVo IXS. Question : Ai-je besoin de définir des exceptions/exclusions dans mes programmes antivirus/de sécurité...
Seite 68: Montage Du Support De Rangement Du Capteur
• C:\ProgramData\CliniView • C:\ProgramData\PaloDEx Group • C:\ProgramData\FLEXnet • C:\Program Files (x86)\KaVo Kerr Group • C:\Program Files (x86)\PaloDEx Group • C:\Program Files (x86)\Macrovision\FLEXnetActivationService • Question : Pourquoi est-ce que je reçois un message Erreur 72 ? Réponse : Une alimentation USB ou des données incompatibles provenant d’un port USB peuvent interrompre le service PolarisAgent.
Seite 69: Chapitre 5 - Utilisation
Utilisation Chapitre Acquisition d’images radiographiques Allumer le PC sur lequel le KaVo IXS est installé et lancer le programme d’imagerie, VixWin Platinum par exemple. Se reporter au manuel du logiciel pour plus d’informations à propos du logiciel. 1. Brancher avec soin l’embout USB du capteur dans le port USB du PC.
Seite 70: Portabilité
KaVo IXS. Portabilité Le KaVo IXS peut être aisément déplacé d’un fauteuil à l’autre au sein du cabinet dentaire. Une fois déconnecté du port USB de l’ordinateur, le capteur peut être positionné près d’un autre fauteuil et connecté à un port USB situé à proximité.
Seite 71: Hygiène
Utilisation La technologie USB permet une connexion et une déconnexion aisées du KaVo IXS même si l’ordinateur est allumé, tant que le PC ne comporte pas de limites particulières. Aucune procédure d’activation ou de désactivation du KaVo IXS n’est nécessaire. Il suffit de le brancher et de le débrancher.
Seite 72: Maintenance
Paramètres de dosage du rayonnement et du temps d’exposition Le capteur KaVo IXS a été conçu pour être utilisé avec une large gamme de dosages entre 20 uGy et 2 000 uGy, afin de permettre un dosage adéquat pour un diagnostic spécifique et de compenser les sur- et sous-expositions.
Seite 73: Netteté Et Contraste Des Rayons X
Il est conseillé d'acquérir les images du fantôme dentaire en utilisant toujours les mêmes valeurs de dosage (kV, mA, distance) et le même alignement de la source de rayonnement et du fantôme dentaire au capteur KaVo IXS. REMARQUE : Contacter l’assistance technique de KaVo pour nos recommandations en matière de fantômes dentaires disponibles...
Seite 74 KaVo IXS Français...
Seite 75: Chapitre 6 - Spécifications Et Conformité Aux Normes
La loi fédérale américaine restreint la vente de cet appareil à ou sur ordonnance d’un dentiste ou de tout autre praticien agréé. Spécifications du capteur Dimensions du capteur KaVo IXS taille 1 : 36,9 x 25,4 x 7,7 mm KaVo IXS taille 2 : 41,8 x 30,6 x 7,8 mm Zone d’imagerie...
Seite 76: Compatibilité Avec Les Générateurs Radiographiques
Il existe une corrélation entre la distance de la source des rayons X au capteur et la dose reçue par le capteur KaVo IXS. Le rayonnement qui arrive au capteur diminue par le carré de cette distance. Si la distance est doublée, seulement un quart du rayonnement parviendra au capteur.
Seite 77: Chapitre 7 - Dépannage
Impossible d’acquérir des images radiographiques 1. Vérifier que le capteur KaVo IXS est connecté au PC ; vérifier que le voyant du connecteur USB est vert. 2. Vérifier que les pilotes de logiciel sont installés correctement.
Seite 78 KaVo IXS Français...
Seite 79: Annexe A - Accessoires
Accessoires Annexe Référence Description 1.013.3253 Housse de capteur universel (Qté 100) 1.013.3254 Housse de capteur universel (Qté 1 000) 1.013.3252 Housse de système de positionnement (Qté 500) 1.008.2665 Câble de rallonge USB de 4,5 m env. 1.007.3046 Câble de rallonge USB de 1 m env. 1.013.3841 Support de rangement de capteur universel 1.013.3958 Concentrateur USB...
Seite 80 KaVo IXS Français...
Seite 81: Annexe B - Information Cem
5 m. KaVo IXS est un dispositif USB et doit être utilisé avec des câbles compatibles USB adaptés aux câbles haut débit / USB 2.0. Ces câbles portent la mention « USB 2.0 »...
Seite 82 être utilisé à moins de 30 cm d’une partie quelconque du capteur KaVo IXS, y compris des cordons spécifiés par le fabricant. Dans le cas contraire, il pourrait s’ensuivre une dégradation de la performance de cet équipement.
Seite 83 Directives et déclaration du fabricant – Émissions électromagnétiques Le capteur KaVo IXS, connecté à un ordinateur conforme, est destiné à être utilisé dans l’environnement électromagnétique spécifié ci-dessous. Le client ou l’utilisateur du capteur KaVo IXS doit veiller à ce qu’il soit utilisé dans un environnement de ce type.
Seite 84 Directives et déclaration du fabricant – Immunité électromagnétique Le capteur KaVo IXS, connecté à un ordinateur conforme, est destiné à être utilisé dans l’environnement électromagnétique spécifié ci-dessous. Le client ou l’utilisateur du capteur KaVo IXS doit veiller à ce qu’il soit utilisé...
Seite 85 électromagnétique dû aux émetteurs de RF fixes, une étude électromagnétique sur site doit être envisagée. Si l’intensité de champ mesurée à l’emplacement où le capteur KaVo IXS est utilisé dépasse le niveau de conformité RF applicable indiqué ci-dessus, il convient de surveiller le capteur pour s’assurer de son fonctionnement normal.
Seite 86 KaVo IXS Distances de séparation recommandées entre les appareils de communication RF portables et mobiles et le capteur KaVo IXS Le capteur KaVo IXS est destiné à être utilisé dans un environnement électromagnétique dans lequel les perturbations radioélectriques rayonnées sont contrôlées. Le client ou l’utilisateur du capteur KaVo IXS peut contribuer à...
Seite 87: Annexe C - Symboles Du Produit
Symboles du produit Annexe Symbole Nom du Numéro Norme Fonction/description Interprétation associée au selon la norme du fabricant symbole référence symbole Partie 5333 CEI 60417 Pour identifier une Pour identifier une pièce appliquée pièce appliquée de appliquée de type BF type BF type BF conforme à...
Seite 88 KaVo IXS Symbole Nom du Numéro Norme Fonction/description Interprétation symbole associée au selon la norme du fabricant référence symbole Réutilisation 1051 ISO 7000 Pour indiquer Ce produit est à usage interdite l’interdiction de unique. réutiliser un produit, par exemple sur les emballages des produits médicaux...
Seite 89 Symbole Nom du Numéro Norme Fonction/description Interprétation symbole associée au selon la norme du fabricant référence symbole Limite de 2621 ISO 7000 Pour indiquer les Limite de pression pression limites supérieure et atmosphérique atmosphé- inférieure acceptables rique de pression atmosphérique pour le transport et le stockage.
Seite 90 KaVo IXS Français...
Seite 91 KaVo IXS Manuale dell'utente...
Seite 93 Prestazioni essenziali ................... 1-1 Indicazioni per l'uso ..................1-2 Descrizione del prodotto ................1-3 Competenza nell'uso del sensore KaVo IXS ..........1-3 Convenzioni adottate nel Manuale ............... 1-4 Disimballaggio dei componenti del sistema ..........1-4 Contenuto della scatola del sensore ..............1-5 Componenti del sistema ................
Seite 94 Indice Chapter 4 - Installazione Procedura di installazione ................4-1 File di calibrazione del sensore ..............4-2 Domande frequenti sull'installazione ............4-3 Montaggio dell'alloggio del sensore ............. 4-4 Chapter 5 - Uso Acquisizione di immagini radiografiche ............5-1 Portabilità ..................... 5-2 Igiene ......................
Seite 95: Prestazioni Essenziali
Capitolo Il presente Manuale dell'utente contiene istruzioni originali di KaVo per configurare, utilizzare ed eseguire la manutenzione del sensore KaVo IXS in completa sicurezza. L'utente deve essere in grado di leggere e comprendere la lingua in cui è scritto il manuale.
Seite 96: Indicazioni Per L'uso
KaVo IXS Indicazioni per l'uso Il sensore KaVo IXS è un sensore digitale con alimentazione USB, indicato per l'acquisizione di immagini radiografiche intraorali per uso odontoiatrico. Il sensore KaVo IXS deve essere utilizzato da operatori sanitari qualificati, che dispongano della formazione e delle competenze necessarie per l'acquisizione di radiografie dentali intraorali.
Seite 97: Descrizione Del Prodotto
Introduzione Descrizione del prodotto Il sensore KaVo IXS è un rilevatore di raggi X a conversione indiretta, per esempio i raggi X incidenti vengono convertiti da un materiale scintillante in una luce (visibile). Tale luce viene accoppiata otticamente con un dispositivo di imaging a rilevamento luminoso basato sulla tecnologia CMOS.
Seite 98: Convenzioni Adottate Nel Manuale
Evidenzia aspetti importanti o peculiari. Disimballaggio dei componenti del sistema Il sistema KaVo IXS viene accuratamente ispezionato e imballato prima di essere spedito. Al ricevimento della spedizione contenente il sistema KaVo IXS, estrarre il contenuto dall'imballaggio e verificare che siano presenti tutti i componenti del sistema mostrati di seguito.
Seite 99: Contenuto Della Scatola Del Sensore
Introduzione Contenuto della scatola del sensore KaVo sensore IXS KaVo Sensore USB software alloggio Strato superiore Prolunga Sensore cavo cavo USB Guaine sensore KaVo IXS Manuale dell'utente Strato inferiore Italiano...
Seite 100: Componenti Del Sistema
I sensori KaVo IXS sono sensori digitali intraorali con alimentazione USB, basati su una tecnologia CMOS progettata appositamente per applicazioni odontoiatriche. I sensori KaVo IXS sono disponibili in due formati: misura 1 (area attiva: 20 x 30 mm) e misura 2 (area attiva: 26 x 36 mm).
Seite 101: Etichettatura Del Dispositivo
Introduzione Etichettatura del dispositivo Etichetta ID sensore (standard) Italiano...
Seite 102: Cavi
Cavi 1. Prolunga USB da 1 metro (3 piedi). Alloggio del sensore Progettato per custodire i sensori KaVo IXS in maniera sicura e protetta. Documentazione 1. Manuale dell'utente del sensore KaVo IXS 2. Driver di aggiornamento del software KaVo IXS Kit software USB Contiene i driver di aggiornamento del software.
Seite 103 KaVo IXS e di qualsiasi altra apparecchiatura medica elettronica. Il sensore KaVo IXS è un dispositivo compatibile con lo standard USB e deve essere utilizzato con cavi compatibili con lo standard USB, adatti per cavi USB 2.0/ad alta velocità.
Seite 104: Ispezione Del Sensore
KaVo IXS devono essere conformi allo standard IEC 60601-2-65. Il sensore KaVo IXS è conforme allo standard di sicurezza IEC 60601-1. Il sensore KaVo IXS non è adatto per l'uso in ambienti ricchi di ossigeno e/o a rischio di esplosione.
Seite 105: Protezione Dalle Radiazioni
IXS, come spedito dalla fabbrica, sia protetto contro tali minacce. In aggiunta, durante le riparazioni in loco, solo i rappresentanti specializzati dell'assistenza clienti di KaVo possono accedere al sensore IXS. Tuttavia, non possiamo proteggere il sistema di rete del cliente. Italiano...
Seite 106 KaVo IXS Si consiglia di avvalersi di un professionista qualificato in sicurezza informatica per verificare che il sistema di rete sia correttamente protetto contro virus, malware e intrusioni (per esempio, software antivirus e/o utilizzo di firewall). AVVERTENZA La mancata manutenzione della sicurezza informatica può determinare compromissione della funzionalità...
Seite 107: Del Sistema
USB è possibile utilizzare anche hub USB attivi con alimentatore proprio. La lunghezza totale di tutti i cavi, incluso il sensore KaVo IXS, non deve superare i 5 m, a meno che non venga utilizzato un hub USB attivo con alimentatore.
Seite 108: Software Applicativo
Fare riferimento ai requisiti del software specifico, indicati nel relativo Manuale dell'utente. Importante: Se il sistema KaVo IXS viene utilizzato con un software di acquisizione immagini diverso da quelli elencati sopra, l'uso previsto di quel software deve includere radiografie intraorali in campo odontoiatrico.
Seite 109: Procedura Di Installazione
NOTA: NON sarà necessario disinstallare previamente la versione precedente del software di acquisizione immagini. 6. Fare clic con il tasto destro del mouse sul driver del sensore KaVo IXS e selezionare Esegui come amministratore. 7. Riavviare il computer per completare l'installazione del software per il nuovo sensore KaVo IXS.
Seite 110: File Di Calibrazione Del Sensore
KaVo IXS. File di calibrazione del sensore I file di calibrazione del sensore KaVo IXS sono caricati sul dispositivo e vengono scaricati automaticamente quando viene collegato. Dopo il completamento dell'installazione e il riavvio del computer, sul lato destro della barra delle applicazioni di Windows viene visualizzato un sensore su uno sfondo bianco con una "X"...
Seite 111: Domande Frequenti Sull'installazione
NOTA: NON scollegare il sensore durante il download dei file di calibrazione. 3. Al termine del download dei file di calibrazione, lo sfondo del dashboard KaVo diventa verde. 4. Il Dashboard del sensore intraorale mostra anche il numero di serie e lo stato del sensore.
Seite 112: Montaggio Dell'alloggio Del Sensore
C:\Programmi (x86)\CLINIVIEW • C:\ProgramData\CliniView • C:\ProgramData\PaloDEx Group • C:\ProgramData\FLEXnet • C:\Programmi (x86)\KaVo Kerr Group • C:\Programmi (x86)\PaloDEx Group • C:\Programmi (x86)\Macrovision\FLEXnetActivationService • Domanda: perché viene visualizzato un messaggio Errore 72? Risposta: un'alimentazione USB incostante o dati non coerenti provenienti da una porta USB possono interrompere il servizio PolarisAgent.
Seite 113: Acquisizione Di Immagini Radiografiche
Capitolo Acquisizione di immagini radiografiche Accendere il PC su cui è stato installato il sistema KaVo IXS e avviare il software di acquisizione immagini, come ad esempio VixWin Platinum (fare riferimento al manuale del software per informazioni sul funzionamento del programma).
Seite 114: Portabilità
KaVo IXS. Portabilità Il sensore KaVo IXS può essere facilmente spostato da una poltrona odontoiatrica a un'altra. Una volta scollegato dalla porta USB del computer, il sensore può essere posizionato accanto a una seconda poltrona odontoiatrica e collegato a una porta USB situata in prossimità.
Seite 115: Igiene
La tecnologia USB consente di collegare e scollegare facilmente il sensore KaVo IXS anche se il computer è acceso, a meno che il PC non presenti particolari limitazioni. Non è necessaria alcuna procedura di attivazione o disattivazione del sensore KaVo IXS, è sufficiente inserirlo e disinserirlo.
Seite 116: Manutenzione
Impostazioni relative a dose/tempo di esposizione ai raggi X Il sensore KaVo IXS è stato progettato per essere utilizzato con una vasta gamma di impostazioni relative alla dose comprese tra 20 uGy e 2.000 uGy, al fine di consentire di regolare la dose in base alla specifica attività diagnostica e di compensare la sottoesposizione o la sovraesposizione.
Seite 117: Nitidezza/Contrasto Delle Radiografie
Il sensore KaVo IXS è in grado di funzionare con impostazioni relative a dose/ tempo di esposizione più elevate, nel caso sia necessario per una particolare attività diagnostica. Con impostazioni elevate relative a dose/tempo di esposizione, potrebbe non essere possibile distinguere l'aria dal tessuto molle.
Seite 118 KaVo IXS Italiano...
Seite 119: Specifiche E Standard
Specifiche del sensore Dimensioni del sensore KaVo IXS misura 1: 36,9 x 25,4 x 7,7 mm KaVo IXS misura 2: 41,8 x 30,6 x 7,8 mm...
Seite 120: Compatibilità Con Generatori Radiografici
Protezione contro la penetrazione di acqua/corpi estranei: IP 68 Compatibilità con generatori radiografici Il sensore KaVo IXS è generalmente compatibile con tutte le unità radiografiche per uso odontoiatrico e i generatori in grado di fornire il necessario intervallo di dosi e tempi di esposizione.
Seite 121: Risoluzione Dei Problemi
USB sia verde. 2. Verificare che i driver del software siano installati correttamente. 3. Accertarsi che il lato attivo del sensore KaVo IXS sia rivolto verso la sorgente di raggi X e che l'area attiva sia allineata con il fascio di raggi 4.
Seite 122 KaVo IXS Italiano...
Seite 123 Accessori Appendice Parte Descrizione 1.013.3253 Guaina del sensore universale (qtà 100) 1.013.3254 Guaina del sensore universale (qtà 1000) 1.013.3252 Guaina del sistema di posizionamento (qtà 500) 1.008.2665 Prolunga USB da 4,5 m (15 piedi) 1.007.3046 Prolunga USB da 90 cm (3 piedi) 1.013.3841 Kit di alloggio del sensore universale 1.013.3958 Hub USB Italiano...
Seite 124 KaVo IXS Italiano...
Seite 125 5 m. Il sensore KaVo IXS è un dispositivo compatibile con lo standard USB e deve essere utilizzato con cavi compatibili con lo standard USB, adatti per cavi USB 2.0/ad alta velocità.
Seite 126 30 cm (12 pollici) di distanza da qualsiasi parte del sensore KaVo IXS, compresi i cavi specificati dal produttore. In caso contrario, potrebbe verificarsi un deterioramento delle prestazioni del dispositivo.
Seite 127 Guida e dichiarazione del produttore - Emissioni elettromagnetiche Il sensore KaVo IXS, utilizzato con un computer compatibile, è destinato all'uso nell'ambiente elettromagnetico specificato di seguito. Il cliente o l'utente del sensore KaVo IXS deve accertarsi che venga utilizzato in tale tipo di ambiente.
Seite 128 Guida e dichiarazione del produttore - Immunità elettromagnetica Il sensore KaVo IXS, utilizzato con un computer compatibile, è destinato all'uso nell'ambiente elettromagnetico specificato di seguito. Il cliente o l'utente del sensore KaVo IXS deve accertarsi che venga utilizzato in tale tipo di ambiente.
Seite 129 Se l'intensità dei campi magnetici rilevata nell'ambiente in cui viene utilizzato il sensore KaVo IXS eccede il livello di conformità applicabile per le radiofrequenze indicato sopra, occorre verificare il corretto funzionamento del sensore.
Seite 130 (trasmettitori) e il sensore KaVo IXS così come indicato di seguito, in base alla massima potenza in uscita dell'apparecchiatura di comunicazione. Distanza di separazione in base alla frequenza del trasmettitore...
Seite 131 Simboli presenti sul Appendice prodotto Simbolo Titolo del Numero Standard Funzione/descrizione Interpretazione del simbolo conte- in base allo standard produttore riferi- nente il mento simbolo Parte 5333 IEC 60417 Identificare una parte Identificare una parte applicata di applicata di tipo BF applicata di tipo BF conforme tipo BF conforme alla norma IEC...
Seite 132 KaVo IXS Simbolo Titolo del Numero Standard Funzione/descrizione Interpretazione del simbolo conte- in base allo standard produttore riferi- nente il mento simbolo Attenzione 0434B ISO 7000 Indicare che è necessario Fare riferimento alle istruzioni prestare attenzione scritte contenute nel presente quando si utilizza il manuale.
Seite 133 Simbolo Titolo del Numero Standard Funzione/descrizione Interpretazione del simbolo conte- in base allo standard produttore riferi- nente il mento simbolo Manuale M002 ISO 7010 Identificare il luogo in cui Per l'uso seguire le istruzioni dell'utente; è conservato il manuale operative istruzioni dell'utente o identificare le informazioni relative...
Seite 134 KaVo IXS Italiano...
Seite 135 KaVo IXS Benutzerhandbuch...
Seite 137 Kapitel 1 - Einführung Grundlegende Leistungsfähigkeit ..............1-1 Hinweise zur bestimmungsgemäßen Verwendung ........1-2 Produktbeschreibung ................... 1-3 Sicherer Umgang mit dem KaVo IXS ............1-3 Im Handbuch verwendete Konventionen ............. 1-4 Auspacken der Systemkomponenten ............1-4 Inhalte der Sensor-Box ..................1-5 Systemkomponenten ...................
Seite 138 Inhaltsverzeichnis Kapitel 5 - Betrieb Erfassung radiografischer Bilder ..............5-1 Mobilität ......................5-2 Hygiene ......................5-2 Empfohlene Desinfektionslösungen ..............5-3 Wartung ......................5-3 Sicherung der Bildqualität ................5-3 Einstellungen für Röntgendosis / Expositionszeit ..........5-4 Schärfe / Kontrast des Röntgenbilds ..............5-4 Bildanzeige ......................
Seite 139: Kapitel 1 - Einführung
Kapitel Diese Bedienungsanleitung enthält Originalanweisungen von KaVo zur sicheren Inbetriebnahme, Bedienung und Wartung des KaVo IXS. Der Benutzer muss in der Lage sein, die Schriftsprache dieses Handbuchs zu lesen und zu verstehen. Es enthält außerdem die technischen Daten des Systems und grundlegende Informationen zu seiner Funktionsweise.
Seite 140: Hinweise Zur Bestimmungsgemäßen Verwendung
KaVo IXS Hinweise zur bestimmungsgemäßen Verwendung Der KaVo IXS-Sensor ist ein USB-betriebener digitaler Sensor zur Aufnahme intraoraler, dentaler radiographischer Bilder. Der KaVo IXS muss von medizinischem Fachpersonal bedient werden, das entsprechend geschult wurde und über die nötigen Fertigkeiten verfügt, intraorale, dentale radiographische Bilder zu erfassen.
Seite 141: Produktbeschreibung
Softwaretreiber verwendet. Sicherer Umgang mit dem KaVo IXS Bitte machen Sie sich mit Ihrem KaVo IXS-Sensor vertraut. Der Sensor ist Ihr Instrument. Machen Sie sich gut damit vertraut, damit Sie es als effektives Hilfsmittel im Diagnose-, Therapie- und Therapieplanungsprozess einsetzen können.
Seite 142: Im Handbuch Verwendete Konventionen
Hebt wichtige oder ungewöhnliche Punkte hervor. Auspacken der Systemkomponenten Das KaVo IXS-System wurde vor dem Versand sorgfältig überprüft und verpackt. Entnehmen Sie nach Erhalt des KaVo IXS-Systems den Inhalt der Lieferung aus dem Transportbehälter und stellen Sie sicher, dass alle nachfolgend gezeigten Systemkomponenten vorhanden sind.
Seite 143: Inhalte Der Sensor-Box
Einführung Inhalte der Sensor-Box KaVo IXS-Sensor KaVo Sensor Software USB Garage Obere Ebene USB- Sensor Verlängerungs- USB-Kabel kabel Sensor-Schutzhüllen KaVo IXS Bedienungs- anleitung Untere Ebene Deutsch...
Seite 144: Systemkomponenten
Die KaVo IXS-Sensoren sind USB-betriebene, digitale intraorale Sensoren auf der Grundlage einer CMOS-Technik, die speziell für dentale Anwendungen entwickelt wurde. Die KaVo IXS-Sensoren sind in zwei Größen erhältlich: Größe 1 (aktiver Bereich: 20x30 mm) und Größe 2 (aktiver Bereich: 26x36 mm).
Seite 145: Geräteetiketten
Einführung Geräteetiketten Sensor-Typenschild (typisch) Deutsch...
Seite 146: Kabel
KaVo IXS Kabel 1. USB-Verlängerungskabel (1 m). Sensorgarage Zur sicheren und fixierten Lagerung des KaVo IXS-Sensors. Dokumentation 1. KaVo IXS-Sensor − Gebrauchsanweisung 2. Treiber für Updates der KaVo IXS-Software USB-Software-Kit Enthält Treiber für Updates der Software. Deutsch...
Seite 147: Kapitel 2 - Sicherheits- Und Entsorgungsmaßnahmen
Schutzhüllen handelt es sich um Anwendungsteile, die bei einem normalen oder unbeabsichtigten Kontakt mit dem Patienten während des Gebrauchs sicher sind. Der KaVo IXS ist wartungsfrei und erfordert keine Kalibrierung. Das Gerät nicht für Wartungsarbeiten öffnen. Alle Bereiche des KaVo IXS, um die sich der Bediener kümmern muss, sind zugänglich, ohne dass die internen Komponenten des Geräts...
Seite 148: Inspektion Des Sensors
IXS-Sensor verwendet werden, müssen die Norm IEC 60601-2-65 erfüllen. Der KaVo IXS-Sensor erfüllt die Sicherheitsnorm IEC 60601-1. Der KaVo IXS-Sensor ist für den Betrieb in sauerstoffreichen und/oder explosionsgefährdeten Umgebungen nicht geeignet. Alle IT-Komponenten, die elektrisch an den KaVo IXS-Sensor angeschlossen werden, müssen die Norm IEC 60950-1 erfüllen.
Seite 149: Schutz Vor Röntgenstrahlung
Der Schutz Ihrer Praxis vor Bedrohungen der Cybersicherheit ist die gemeinsame Verantwortung von uns als Hersteller und von Ihnen als Gesundheitsversorger. KaVo hat die notwendigen Vorkehrungen getroffen, um zu gewährleisten, dass Ihr IXS-Sensor werksseitig vor solchen Bedrohungen geschützt ist. Außerdem haben bei der Vor-Ort-Reparatur ausschließlich geschulte KaVo Servicetechniker Zugriff...
Seite 150 KaVo IXS Wir empfehlen, dass Sie einen qualifizierten Fachmann für IT-Sicherheit damit beauftragen, Ihr Netzwerksystem auf ausreichenden Schutz vor Viren, Schadsoftware und Eindringversuchen zu überprüfen (z. B. eine Virenschutzsoftware und/oder aktivierte Firewall). WARNUNG Wenn die Cybersicherheit nicht kontinuierlich gewährleistet ist, kann es zu Beeinträchtigungen der Gerätefunktion, Verlust der...
Seite 151: Kapitel 3 - Systemkonfiguration
USB 2.0 / USB 3.x Standards Konform mit der Norm UL/IEC/EN 60950-1 HINWEIS: Der KaVo IXS ist ein USB-zertifiziertes Gerät und muss mit USB- konformen Kabeln verwendet werden, die für Hochgeschwindigke its-/USB-2.0-Komponenten geeignet sind. Zertifizierte USB- Verlängerungskabel sind bei KaVo erhältlich. Aktive USB-Hubs mit eigener Stromversorgung können ebenfalls verwendet werden,...
Seite 152: Datensicherung
• DEXIS 10.1.6 oder höher • DTX Studio Clinic 1.6 oder höher • CLINIVIEW 11.5.2 oder höher mit KaVo Driver 19.1 oder höher • Anwendungssoftware Einige Softwareprogramme für die diagnostische Bildgebung, die Praxisverwaltung oder sonstige Softwareprogramme von Drittanbietern stellen möglicherweise andere Mindestanforderungen an das System.
Seite 153: Kapitel 4 - Installation
6. Klicken Sie mit der rechten Maustaste auf den KaVo IXS-Sensortreiber und wählen Sie Als Administrator ausführen. 7. Starten Sie den Computer neu, um die Softwareinstallation für Ihren neuen KaVo IXS-Sensor abzuschließen. Wie oben aufgeführt, sind neue Treiber, Software und Dienste für den KaVo IXS- Sensor auf kavo.com verfügbar. Deutsch...
Seite 154: Sensor-Kalibrierungsdateien
KaVo IXS Sensor-Kalibrierungsdateien Die KaVo IXS-Kalibrierungsdateien sind auf Ihrem Gerät geladen und werden nach dem Anschluss automatisch heruntergeladen. Sobald die Installation und der Neustart abgeschlossen sind, wird ein Sensor mit weißem Hintergrund und einem roten „X“ auf der rechten Seite der Windows-Taskleiste angezeigt. Das Symbol zeigt an, dass der Sensor nicht in den USB-Anschluss eingesteckt ist.
Seite 155: Häufig Gestellte Fragen Zur Installation
Benötige ich Windows-Administratorrechte, um Software und Treiber Frage: zu installieren? Ja. Wenn ein Windows Benutzerkonto keine Administratorrechte hat, Antwort: werden Software und Treiber für den KaVo IXs Sensor möglicherweise nicht korrekt installiert. Muss ich Ausnahmen/Ausschlüsse in meinen Antivirus-/ Frage: Sicherheitsprogrammen festlegen? Ja.
Seite 156: Montage Der Sensorgarage
C:\Program Files (x86)\CLINIVIEW • C:\ProgramData\CliniView • C:\ProgramData\PaloDEx Group • C:\ProgramData\FLEXnet • C:\Program Files (x86)\KaVo Kerr Group • C:\Program Files (x86)\PaloDEx Group • C:\Program Files (x86)\Macrovision\FLEXnetActivationService • Warum erhalte ich eine Meldung „Fehler 72“? Frage: Wenn die USB-Stromversorgung oder Daten von einem USB-Anschluss...
Seite 157: Kapitel 5 - Betrieb
Betrieb Kapitel Erfassung radiografischer Bilder Schalten Sie den PC ein, auf dem der KaVo IXS installiert ist, und starten Sie die Bildgebungssoftware, wie z. B. VixWin Platinum (Informationen zum Softwareprogramm finden Sie im zugehörigen Benutzerhandbuch). 1. Stecken Sie den USB-Stecker des Sensorkabels vorsichtig in den USB- Anschluss am PC.
Seite 158: Mobilität
USB-Anschluss angeschlossen werden. Die USB-Technik erlaubt das leichte Herstellen und Trennen der Verbindung zwischen KaVo IXS und Computer, selbst wenn dieser eingeschaltet ist, es sei denn, es bestehen Beschränkungen durch den Computer. Es ist keinerlei Aktivierung oder Deaktivierung des KaVo IXS erforderlich, es muss lediglich der USB-Stecker eingesteckt oder herausgezogen werden.
Seite 159: Empfohlene Desinfektionslösungen
Den Sensor unter Verwendung ungeeigneter Hilfsmittel reinigen. • Wartung Der KaVo IXS erfordert außer der regelmäßigen Reinigung und Desinfektion keinerlei spezielle Wartungsmaßnahmen. Es wird empfohlen, für automatische Software-Updates den KaVo Software Manager zu verwenden. Informationen zur Verwendung des KaVo Software Manager finden Sie unter kavo.com/downloads.
Seite 160: Einstellungen Für Röntgendosis / Expositionszeit
Wenn der digitale Sensor im Betriebsmodus mit niedriger Dosis verwendet wird, können die resultierenden Bilder aber körnig erscheinen. Wenn die Bilder des KaVo IXS-Sensors körnig erscheinen, erhöhen Sie die Dosiseinstellung. Wenn Sie gute Resultate mit einer bestimmten Einstellung erzielen, probieren Sie auch eine niedrigere Dosiseinstellung aus, um zu sehen, ob Sie immer noch gute Ergebnisse damit erzielen.
Seite 161: Bildanzeige
Betrieb Bildanzeige Tipps für gute Display- und Bildanzeigeeinstellungen finden Sie in der Gebrauchsanweisung zur Software. Es wird empfohlen, Bilder auf einem werksseitig kalibrierten LCD- oder LED-Monitor mit einer Mindestauflösung von 2.560 x 1.440 Pixeln, einem Punktabstand von mindestens 0,25 bis 0,26 und 32-Bit True Color bei nativer Auflösung zu betrachten.
Seite 162 KaVo IXS Deutsch...
Seite 163: Kapitel Technische Daten 6 Und Normen
Das US-Bundesgesetz beschränkt den Verkauf dieses Geräts an einen oder auf Anordnung durch einen Zahnarzt oder anderen praktizierenden Arzt. Technische Daten des Sensors Sensorabmessungen KaVo IXS Größe 1: 36,9 x 25,4 x 7,7 mm KaVo IXS Größe 2: 41,8 x 30,6 x 7,8 mm Sensorbildbereich Indirekt konvertierender, intraoraler dentaler Röntgensensor...
Seite 164: Kompatibilität Mit Röntgengeneratoren
Distanz zwischen Röntgenquelle und Sensor Es besteht eine Korrelation zwischen dem Abstand der Röntgenquelle zum Sensor und der Dosisstärke am KaVo IXS-Sensor. Die Strahlung, die den Sensor erreicht, nimmt mit dem Quadrat des Abstands ab. Wenn Sie diese Distanz verdoppeln, erhalten Sie nur 1/4 der Strahlung.
Seite 165: Kapitel 7 - Fehlerbehebung
Funktionsstörungen finden Sie im Handbuch zu Ihrem PC oder im Software-Handbuch. Das System erfasst keine Röntgenbilder 1. Überprüfen Sie die USB-Verbindung des KaVo IXS mit dem PC. Stellen Sie sicher, dass der USB-Anschluss grün ist. 2. Überprüfen Sie, ob die Softwaretreiber korrekt installiert worden sind.
Seite 166 KaVo IXS Deutsch...
Seite 167: Anhang A - Zubehör
Zubehör Anhang Teile- Beschreibung nummer 1.013.3253 Schutzhülle, Sensor, Universal (100 Stück) 1.013.3254 Schutzhülle, Sensor, Universal (1000 Stück) 1.013.3252 Schutzhülle, Positionierungssystem (500 Stück) 1.008.2665 USB-Verlängerungskabel (4,5 m) 1.007.3046 USB-Verlängerungskabel (1 m) 1.013.3841 Sensorgaragen-Kit, Universal 1.013.3958 USB-Hub Deutsch...
Seite 168 KaVo IXS Deutsch...
Seite 169: Informationen Zur Elektromagnetischen Verträglichkeit (Emv)
Dieses Kapitel enthält Informationen zu diesem Thema. Die EMV-Informationen in diesem Kapitel beziehen sich auf das medizinische System, das beim Anschließen des KaVo IXS-Sensors an einen Computer entsteht. Dieser Computer muss konform sein mit IEC 60950-1 (wenn er sich außerhalb der Patientenumgebung befindet) bzw.
Seite 170 WARNUNG Tragbare HF-Kommunikationsgeräte (einschließlich peripherer Komponenten wie Antennenkabel oder externer Antennen) sollten nicht näher als 30 cm (12 Zoll) zum KaVo IXS-Sensor und seinen Teilen, einschließlich vom Hersteller angegebenen Kabeln, betrieben werden. Andernfalls könnte die Leistung dieser Ausrüstung beeinträchtigt werden.
Seite 171 Anleitung und Konformitätserklärung des Herstellers – elektromagnetische Emissionen Der KaVo IXS-Sensor ist bei gemeinsamer Verwendung mit einem konformen Computer für den Einsatz in der unten beschriebenen elektromagnetischen Umgebung vorgesehen. Der Kunde oder Benutzer des KaVo IXS-Sensors muss sicherstellen, dass dieser in einer solchen Umgebung verwendet wird. Emissionstest Konformität...
Seite 172 KaVo IXS Anleitung und Konformitätserklärung des Herstellers – elektromagnetische Störfestigkeit Der KaVo IXS-Sensor ist bei gemeinsamer Verwendung mit einem konformen Computer für den Einsatz in der unten beschriebenen elektromagnetischen Umgebung vorgesehen. Der Kunde oder Benutzer des KaVo IXS-Sensors muss sicherstellen, dass dieser in einer solchen Umgebung verwendet wird.
Seite 173 Anleitung und Konformitätserklärung des Herstellers – elektromagnetische Störfestigkeit Der KaVo IXS-Sensor ist bei gemeinsamer Verwendung mit einem konformen Computer für den Einsatz in der unten beschriebenen elektromagnetischen Umgebung vorgesehen. Der Kunde oder Benutzer des KaVo IXS-Sensors muss sicherstellen, dass dieser in einer solchen Umgebung verwendet wird.
Seite 174 Der KaVo IXS-Sensor ist zur Verwendung in einer elektromagnetischen Umgebung bestimmt, in der abgestrahlte HF-Störungen kontrolliert sind. Der Kunde oder Benutzer des KaVo IXS-Sensors kann dazu beitragen, elektromagnetische Störungen auszuschalten, indem er, je nach der maximalen Ausgangsleistung der Kommunikationsgeräte, einen Mindestabstand zwischen tragbaren und mobilen HF-Kommunikationsgeräten (Sendern) und dem KaVo...
Seite 175 Produktsymbole Anhang Symbol Bezeich- Referenz- Norm, in Funktion / Interpretation nung des nummer der das Beschreibung des Herstellers Symbols Symbol gemäß Norm verwen- det wird Anwendungs- 5333 IEC 60417 Identifikation eines Identifikation eines teil vom Typ Anwendungsteils vom Anwendungsteils vom Typ Typ BF, das IEC 60601-1 BF, das IEC 60601-1 erfüllt.
Seite 176 KaVo IXS Symbol Bezeich- Referenz- Norm, in Funktion / Interpretation nung des nummer der das Beschreibung des Herstellers Symbols Symbol gemäß Norm verwen- det wird Vorsicht 0434B ISO 7000 Hinweis, dass beim Bitte lesen Sie die Betrieb des Geräts oder...
Seite 177 Symbol Bezeich- Referenz- Norm, in Funktion / Interpretation nung des nummer der das Beschreibung des Herstellers Symbols Symbol gemäß Norm verwen- det wird Serien- 2498 ISP 7000 Identifikation der Seriennummer nummer Seriennummer des Herstellers, beispielsweise auf einem Medizinprodukt oder der zugehörigen Verpackung.
Seite 178 KaVo IXS Symbol Bezeich- Referenz- Norm, in Funktion / Interpretation nung des nummer der das Beschreibung des Herstellers Symbols Symbol gemäß Norm verwen- det wird Vorsicht! 0621 ISO 7000 Hinweis, dass der Inhalt Vorsicht! Zerbrechlich! Zerbrechlich! der Transportverpackung zerbrechlich ist und die...
Seite 179 KaVo IXS Manual del usuario...
Seite 181 Funcionamiento básico ................1-1 Indicaciones de uso ..................1-2 Descripción del producto ................1-3 Dominio del KaVo IXS .................. 1-3 Convenciones usadas en este manual ............1-4 Desembalaje de los componentes del sistema ..........1-4 Contenidos de la caja del sensor ................ 1-5 Componentes del sistema ................
Seite 182 Índice Capítulo 5 - Uso Obtención de imágenes radiográficas ............5-1 Portabilidad ....................5-2 Limpieza ....................... 5-3 Disoluciones desinfectantes recomendadas ............5-3 Mantenimiento ....................5-3 Garantía de calidad de la imagen ..............5-4 Configuración de la dosis de rayos X y del tiempo de exposición ..................
Seite 183: Capítulo 1 - Introducción
Capítulo Este manual del usuario contiene instrucciones originales de KaVo para la instalación, el uso y el mantenimiento seguros del KaVo IXS. El usuario debe ser capaz de leer y comprender el idioma en el que esté escrito el manual.
Seite 184: Indicaciones De Uso
KaVo IXS Indicaciones de uso El KaVo IXS es un sensor digital equipado con tecnología USB y diseñado para la obtención de imágenes radiográficas intrabucales y dentales. Solo deben usar el KaVo IXS aquellos profesionales sanitarios que cuenten con la formación adecuada al respecto y sean capaces de obtener radiografías...
Seite 185: Descripción Del Producto
Introducción Descripción del producto El sensor KaVo IXS es un detector de rayos X de conversión indirecta, es decir, los rayos X incidentes se convierten, gracias a un material centelleante, en luz (visible), y dicha luz se acopla a un aparato de detección de luz con tecnología CMOS.
Seite 186: Convenciones Usadas En Este Manual
Desembalaje de los componentes del sistema El equipo KaVo IXS se revisa y embala meticulosamente antes de su envío. Si se le ha enviado un equipo KaVo IXS, extraiga el contenido y asegúrese de identificar y localizar todos los componentes del equipo que se indican a continuación.
Seite 187: Contenidos De La Caja Del Sensor
Introducción Contenidos de la caja del sensor Sensor KaVo IXS Soporte USB del software del sensor KaVo Capa superior Cable Cable USB alargador del sensor Fundas del sensor Manual del usuario del KaVo IXS Capa inferior Español...
Seite 188: Componentes Del Sistema
Los sensores digitales e intrabucales KaVo IXS con USB utilizan una tecnología CMOS diseñada específicamente para usos odontológicos. Los sensores KaVo IXS se fabrican en dos tamaños: tamaño 1 (área activa: 20 x 30 mm) y tamaño 2 (área activa: 26 x 36 mm).
Seite 189: Etiquetado Del Dispositivo
Introducción Etiquetado del dispositivo Etiqueta de id. del sensor (típico) Español...
Seite 190: Cables
Diseñado para proporcionar una solución de almacenamiento seguro para los sensores KaVo IXS. Documentación 1. Manual del usuario del sensor KaVo IXS 2. Controlador de actualizaciones del software del KaVo IXS Kit de software USB Contiene controladores de actualización de software. Español...
Seite 191: Capítulo 2 - Seguridad Y Procedimientos De Eliminación
El KaVo IXS no contiene piezas reparables y no debe calibrarse. No abra el dispositivo para repararlo. No es necesario acceder a los componentes internos del KaVo IXS para manipular las piezas destinadas a los usuarios.
Seite 192: Revisión Del Sensor
Todos los equipos de radiografía odontológica e intrabucal que se acoplen al sensor KaVo IXS deben ajustarse a la norma CEI 60601-2-65. El sensor KaVo IXS se ajusta a la norma de seguridad CEI 60601-1. El sensor KaVo IXS no debe ponerse en funcionamiento en entornos ricos en oxígeno ni con posibilidades de explosión.
Seite 193: Protección Radiográfica
Proteger a los pacientes frente a las amenazas cibernéticas es una responsabilidad tanto para nosotros como fabricantes, como para usted como profesional sanitario. KaVo ha hecho todo lo posible por garantizar que el sensor IXS esté protegido frente a dichas amenazas. Por otro lado, durante las reparaciones, solo tienen acceso al sensor IXS los agentes de atención al cliente de KaVo.
Seite 194 KaVo IXS Le recomendamos que contrate a un profesional de la seguridad informática cualificado para que compruebe la protección de su sistema en red frente a virus, malware e intrusiones (p. ej., software antivirus o cortafuegos). ADVERTENCIA Si no se asegura de mantener la seguridad cibernética, podrá perjudicar el funcionamiento del dispositivo, perder datos (médicos o personales)
Seite 195: Capítulo 3 - Configuración Del Sistema
USB 2.0/USB 3.x Normas De conformidad con la norma UNE-EN 60950-1 NOTA: El KaVo IXS es un dispositivo con conexión USB que debe utilizarse con cables que se ajusten a las especificaciones concretas para componentes de alta velocidad/USB 2.0. KaVo vende cables alargadores con USB.
Seite 196: Copia De Seguridad
Consulte los requisitos del software en el manual del usuario que corresponda. Importante: Si utiliza el sistema KaVo IXS con un software de obtención de imágenes distinto de los ya indicados, dicho software deberá poder realizar radiografías odontológicas e intrabucales.
Seite 197: Capítulo 4 - Instalación
KaVo para obtener instrucciones sobre el software y la instalación. Su sensor del KaVo IXS incluye el gestor de software de KaVo en el kit de software USB. Solamente tiene que insertar este dispositivo USB y hacer clic en el acceso directo KaVo Software Manager (gestor de software de KaVo) para empezar.
Seite 198: Archivos De Calibración Del Sensor
KaVo IXS. Archivos de calibración del sensor Sus archivos de calibración del sensor del KaVo IXS están cargados en su dispositivo y se descargan automáticamente cuando está conectado. Una vez que la instalación y el reinicio se han completado, aparecerá...
Seite 199: Preguntas Frecuentes Sobre La Instalación
3. Una vez terminada la descarga de los archivos de calibración, el fondo del Cuadro de mandos del KaVo pasará a ser de color verde. 4. El Intra-Oral Sensor Dashboard también muestra el número de serie y el estado del sensor.
Seite 200: Instalación Del Soporte Del Sensor
C:\Program Files (x86)\CLINIVIEW • C:\ProgramData\CliniView • C:\ProgramData\PaloDEx Group • C:\ProgramData\FLEXnet • C:\Program Files (x86)\KaVo Kerr Group • C:\Program Files (x86)\PaloDEx Group • C:\Program Files (x86)\Macrovision\FLEXnetActivationService • ¿Por qué recibo un mensaje de Error 72? Pregunta: Respuesta: Una alimentación del USB o datos de un puerto USB irregulares podrían interrumipir el PolarisAgent Service.
Seite 201: Capítulo 5 - Uso
Capítulo Obtención de imágenes radiográficas Encienda el ordenador en el que esté instalado el KaVo IXS y ejecute el software de obtención de imágenes correspondiente, p. ej., VixWin Platinum (consulte el manual del software para saber más sobre dicho software).
Seite 202: Portabilidad
KaVo IXS. Portabilidad El KaVo IXS puede trasladarse con facilidad entre sillones odontológicos. Cuando lo desconecte del puerto USB del ordenador, podrá colocar el sensor en las inmediaciones de un segundo sillón odontológico y conectarlo a un puerto USB cercano.
Seite 203: Limpieza
Mantenimiento Además de las tareas de limpieza y desinfección habituales, no tendrá que realizar ninguna otra tarea de mantenimiento del KaVo IXS. Se recomienda usar el gestor de software de KaVo (KaVo Software Manager) para realizar actualizaciones automáticas del software.
Seite 204: Garantía De Calidad De La Imagen
KaVo. También puede usar DTX Go para gestionar sus actualizaciones de software. Garantía de calidad de la imagen La calidad de las imágenes procedentes del sensor KaVo IXS depende de varios factores: La calidad de la fuente de rayos X (p. ej., kV, tamaño del punto •...
Seite 205: Nitidez/Contraste Radiográficos
X y el modelo odontológico con respecto al sensor KaVo IXS. NOTA: Póngase en contacto con el servicio técnico de KaVo para saber más sobre los modelos odontológicos disponibles en el mercado.
Seite 206 KaVo IXS Español...
Seite 207: Capítulo 6 - Especificaciones Y Normas
Especificaciones del sensor Dimensiones del sensor KaVo IXS, tamaño 1: 36,9 x 25,4 x 7,7 mm KaVo IXS, tamaño 2: 41,8 x 30,6 x 7,8 mm Área de la imagen del...
Seite 208: Compatibilidad Con Generadores Radiográficos
Existe cierta correlación entre la distancia existente entre la fuente de rayos X y el sensor y la dosis que recibe el sensor KaVo IXS. La radiación que llega al sensor es inversamente proporcional al cuadrado de la distancia. Si duplica esta distancia, solo recibirá...
Seite 209: Capítulo 7 - Resolución De Problemas
2. Compruebe que los controladores del software estén bien instalados. 3. Asegúrese de que el lateral activo del KaVo IXS esté frente a la fuente de rayos X y de que la zona activa esté alineada con el haz de rayos X.
Seite 210 KaVo IXS Español...
Seite 211: Anexo A - Accesorios
Accesorios Anexo Pieza Descripción 1.013.3253 Funda universal para el sensor (cant.: 100) 1.013.3254 Funda universal para el sensor (cant.: 1000) 1.013.3252 Funda para el sistema de posicionamiento (cant.: 500) 1.008.2665 Alargador con USB de 15' 1.007.3046 Alargador con USB de 3' 1.013.3841 Soporte universal para el sensor 1.013.3958 Concentrador USB Español...
Seite 212 KaVo IXS Español...
Seite 213: Anexo B - Información Sobre Cem
CEI 60601-1 (si está dentro del entorno del paciente). Consulte los manuales del ordenador para conocer la información sobre CEM. El sensor KaVo IXS se ha diseñado para usarse en hospitales, siempre que no haya equipos quirúrgicos para el tratamiento de la IC activos en las inmediaciones y que no se instale en salas con protección frente a la RF para realización de resonancias...
Seite 214 Usar cables o concentradores que no se ajusten a las especificaciones concretas de uso de USB o usar más concentradores USB de los permitidos puede reducir la inmunidad del sensor KaVo IXS a los campos electromagnéticos o aumentar la emisión de campos electromagnéticos desde el KaVo IXS.
Seite 215 El sensor KaVo IXS, diseñado para acoplarse a un ordenador que se ajuste a unos requisitos concretos, debe usarse en el entorno electromagnético que se indica a continuación. El cliente o el usuario del sensor KaVo IXS debe asegurarse de que se utilice en dicho entorno. Ensayo de emisiones Cumplimiento Entorno electromagnético: orientación...
Seite 216 Orientación y declaración del fabricante: inmunidad frente a las emisiones electromagnéticas El sensor KaVo IXS, diseñado para acoplarse a un ordenador que se ajuste a unos requisitos concretos, debe usarse en el entorno electromagnético que se indica a continuación. El cliente o el usuario del sensor KaVo IXS debe asegurarse de que se utilice en dicho entorno.
Seite 217 Si la intensidad medida del campo en el lugar en el que se vaya a usar el sensor KaVo IXS supera el nivel de radiofrecuencia aplicable, que se indica más arriba, debe comprobar que el sensor KaVo IXS funcione con normalidad.
Seite 218 Distancias de separación recomendadas entre los equipos de comunicación por radiofrecuencia portátiles y móviles y el KaVo IXS El sensor KaVo IXS se ha diseñado para usarse en un entorno electromagnético en el que se controlen las perturbaciones de radiofrecuencia irradiadas. El cliente o el usuario del sensor KaVo IXS pueden ayudar a evitar las interferencias electromagnéticas manteniendo una distancia mínima entre los equipos portátiles...
Seite 219: Símbolos Del Producto
Símbolos del producto Anexo Símbolo Descripción Número Norma que Función o descripción Interpretación del fabricante del símbolo de refe- contiene el de acuerdo con rencia símbolo la norma Pieza 5333 CEI 60417 Para identificar una Para identificar una pieza aplicada pieza aplicada de tipo aplicada de tipo BF que se de tipo BF...
Seite 220 KaVo IXS Símbolo Descripción Número Norma que Función o descripción Interpretación del fabricante del símbolo de refe- contiene el de acuerdo con rencia símbolo la norma No reutilizar 1051 ISO 7000 Para indicar que se Indica que el producto debe trata de un artículo...
Seite 221 Símbolo Descripción Número Norma que Función o descripción Interpretación del fabricante del símbolo de refe- contiene el de acuerdo con rencia símbolo la norma Límite de 2621 ISO 7000 Para indicar los límites Límite de presión atmosférica presión superiores e inferiores atmosférica aceptables de presión atmosférica en el...
Seite 222 KaVo IXS Español...
Seite 223 KaVo IXS Gebruikershandleiding...
Seite 225 Chapter 1 - Inleiding Essentiële prestaties ..................1-1 Indicaties voor gebruik ................. 1-2 Beschrijving van het product ................ 1-3 Vertrouwdheid met de KaVo IXS ..............1-3 Conventies die in deze handleiding worden gebruikt .................... 1-4 De onderdelen van het systeem uitpakken ..........1-4 Inhoud van de doos met de sensor ..............
Seite 226 Inhoudsopgave Chapter 5 - Gebruik Acquisitie van röntgenbeelden ..............5-1 Verplaatsbaarheid ..................5-2 Hygiëne ......................5-3 Aanbevolen desinfecterende oplossingen ............5-3 Onderhoud ....................5-4 Kwaliteitsborging voor de opnamen ............. 5-4 Instellingen röntgendosis/belichtingstijd .............. 5-4 Scherpte/contrast röntgenopname ..............5-5 Beeldweergave ....................5-5 Chapter 6 - Specificaties en normen Specificaties van de sensor .................
Seite 227: Essentiële Prestaties
Hoofdstuk Deze gebruikershandleiding bevat originele instructies van KaVo voor het veilig installeren, gebruiken en onderhouden van de KaVo IXS. De gebruiker dient de taal waarin de handleiding is geschreven te kunnen lezen en begrijpen. U vindt hierin tevens de technische specificaties van het systeem en basisinformatie over hoe het systeem werkt.
Seite 228: Indicaties Voor Gebruik
KaVo IXS Indicaties voor gebruik De KaVo IXS is een digitale USB-sensor die is bedoeld voor het verwerven van intraorale radiografische beelden van het gebit. De KaVo IXS moet door medisch personeel worden bediend, dat is opgeleid en competent is in het verwerven van intraorale tandheelkundige röntgenopnamen.
Seite 229: Beschrijving Van Het Product
Vertrouwdheid met de KaVo IXS Zorg dat u goed vertrouwd raakt met uw KaVo IXS-sensor. De sensor is uw gereedschap. Als u hem goed leert gebruiken, zal dit een effectief hulpmiddel blijken bij diagnose, behandeling en bij het plannen van behandelingen. Een visuele stoornis is toegestaan mits de gebruiker de vereiste aspecten van de bijbehorende documentatie, gebruikersinterface en beeldgegevens kan oplossen.
Seite 230: Conventies Die In Deze Handleiding Worden Gebruikt
De onderdelen van het systeem uitpakken Het KaVo IXS-systeem is voorafgaand aan verzending zorgvuldig geïnspecteerd en verpakt. Als het KaVo IXS-systeem naar u is verzonden, verwijdert u de inhoud van de verzenddoos en controleert u of de onderstaande systeemonderdelen aanwezig zijn.
Seite 231: Inhoud Van De Doos Met De Sensor
Inleiding Inhoud van de doos met de sensor KaVo IXS-sensor KaVo Sensor- Software-USB garage Bovenlaag USB- Sensor verleng- USB-kabel kabel Sensorhulzen Gebruikers- handleiding KaVo IXS-sensor Onderlaag Nederlands...
Seite 232: Systeemonderdelen
KaVo IXS Systeemonderdelen Digitale intraorale sensor KaVo IXS-sensors zijn digitale intraorale USB-sensors op basis van CMOS- technologie die speciaal voor tandheelkundige toepassingen is ontworpen. KaVo IXS-sensors zijn verkrijgbaar in twee maten: maat 1 (werkoppervlak 20 x 30 mm) en maat 2 (werkoppervlak 26 x 36 mm).
Seite 233: Apparaatlabeling
Inleiding Apparaatlabeling Label met sensor-id (voorbeeld) Nederlands...
Seite 234: Kabels
KaVo IXS Kabels 1. USB-verlengkabel van 1 meter. Sensorgarage Ontworpen voor het veilig bewaren van KaVo IXS-sensors. Documentatie 1. Gebruikershandleiding voor de KaVo IXS-sensor 2. KaVo IXS-driver voor software-updates USB-softwareset Bevat drivers voor software-updates. Nederlands...
Seite 235 KaVo IXS-sensor en van andere elektronische medische apparatuur beïnvloeden. De KaVo IXS is een apparaat dat aan de USB-normen voldoet en dat moet worden gebruikt met kabels die aan deze normen voldoen en die geschikt zijn voor hoge snelheid/USB 2.0.
Seite 236: Inspectie Van De Sensor
KaVo IXS-sensor wordt gebruikt, moet voldoen aan IEC 60601-2-65. De KaVo IXS-sensor voldoet aan de veiligheidsnorm IEC 60601-1. De KaVo IXS-sensor is niet geschikt voor gebruik in een zuurstofrijke en/of explosieve omgeving. Alle IT-onderdelen die elektrisch op de KaVo IXS-sensor zijn aangesloten, moeten voldoen aan IEC 60950-1.
Seite 237: Bescherming Tegen Röntgenstraling
IXS-sensor zoals vanuit de fabriek verzonden tegen zulke dreigingen wordt beveiligd. Daarnaast is de IXS-sensor in geval van reparaties op locatie uitsluitend toegankelijk voor goed opgeleide medewerkers van de klantenservice van KaVo. Wij kunnen uw netwerksysteem echter niet beschermen.
Seite 238 KaVo IXS Aanbevolen wordt om een bevoegde IT-beveiligingsspecialist, door u ingehuurd, uw netwerksysteem te laten inspecteren op de juiste bescherming tegen virussen, malware en inbraak (bijv. antivirus-software en/of gebruik van een firewall). WAARSCHUWING Ontoereikende cyberbeveiliging kan resulteren in een aantasting van...
Seite 239: Vereisten Pc
USB-host/computer kunt u ook actieve USB-hubs met stroomvoorziening gebruiken. De totale lengte van alle kabels, inclusief de KaVo IXS, mag niet meer bedragen dan 5 meter, tenzij er een actieve USB-hub met stroomvoorziening wordt gebruikt.
Seite 240 • DEXIS 10.1.6 of hoger • DTX Studio Clinic 1.6 of hoger • CLINIVIEW 11.5.2 of hoger met KaVo Driver 19.1 of hoger • Toepassingssoftware Sommige diagnostische beeldvormingssoftware, praktijkbeheersoftware of andere software van derden kan andere minimale systeemeisen hebben. Raadpleeg de vereisten van de specifieke software in de gebruikershandleiding ervan.
Seite 241: Stapsgewijze Installatie
VOORZICHTIG Bepaalde tandheelkundige beeldvormingssoftware maakt gebruik van SDK van derden voor integratie met KaVo IXS. Neem contact op met uw softwarefabrikant of de Technische Ondersteuning van KaVo voor software en instructies voor installatie.
Seite 242: Kalibratiebestanden Voor De Sensor
KaVo IXS Kalibratiebestanden voor de sensor De KaVo IXS-kalibratiebestanden bevinden zich op uw apparaat en worden bij verbinding met internet automatisch gedownload. Als de installatie is voltooid en de computer opnieuw is opgestart, verschijnt er een sensor met een witte achtergrond en een rode “X”...
Seite 243: Veelgestelde Vragen Bij Installatie
Heb ik Windows-beheerdersrechten nodig om de software en de Vraag: driver te installeren? Antwoord: Ja. Bij een Windows-gebruikersaccount zonder beheerdersrechten worden de software en drivers voor the KaVo IXS-sensor mogelijk niet goed geïnstalleerd. Moet ik in mijn antivirus-/beveiligingsprogramma's uitzonderingen/ Vraag: uitsluitingen instellen? Antwoord: Ja.
Seite 244: Installatie Van De Sensorgarage
C:\Program Files (x86)\CLINIVIEW • C:\ProgramData\CliniView • C:\ProgramData\PaloDEx Group • C:\ProgramData\FLEXnet • C:\Program Files (x86)\KaVo Kerr Group • C:\Program Files (x86)\PaloDEx Group • C:\Program Files (x86)\Macrovision\FLEXnetActivationService • Waarom krijg ik een melding van Fout 72? Vraag: Antwoord: Inconsistente USB-voeding of gegevens van een USB-poort kunnen PolarisAgent onderbreken.
Seite 245: Acquisitie Van Röntgenbeelden
Gebruik Hoofdstuk Acquisitie van röntgenbeelden Schakel de pc in waarop de KaVo IXS is geïnstalleerd en start de beeldvormingssoftware, zoals VixWin Platinum (raadpleeg de softwarehandleiding voor informatie over het programma). 1. Steek de USB-stekker van de sensorkabel voorzichtig in de USB-poort op de pc.
Seite 246: Verplaatsbaarheid
KaVo IXS-systeem meegeleverd. Verplaatsbaarheid De KaVo IXS kan gemakkelijk van de ene tandartsstoel naar de andere worden verplaatst. Nadat u de sensor van de USB-poort van de computer hebt afgekoppeld, kunt u deze bij een tweede tandartsstoel plaatsen en op een USB-poort in de buurt aansluiten.
Seite 247: Hygiëne
De USB-technologie maakt het afkoppelen en aansluiten van de KaVo IXS gemakkelijk, ook als de computer is ingeschakeld, tenzij de pc bepaalde beperkingen oplegt. Er is geen activerings- of deactiveringsprocedure voor de KaVo IXS. Verwijder de USB-stekker sluit deze weer aan.
Seite 248: Onderhoud
KaVo IXS Onderhoud Voor de KaVo IXS is geen speciaal onderhoud vereist, anders dan regelmatig reinigen en desinfecteren. Voor automatische software-updates wordt het gebruik van de KaVo-softwaremanager aanbevolen. Ga naar kavo.com/downloads voor meer informatie over het gebruik van de KaVo-softwaremanager. Ook DTX Go kan worden gebruikt voor het beheer van software-updates.
Seite 249: Scherpte/Contrast Röntgenopname
(kV, mA, afstand) en vaste en reproduceerbare uitlijning van de röntgenbron en het tandheelkundig fantoom ten opzichte van de KaVo IXS-sensor. OPMERKING: Neem contact op met de Technische Ondersteuning van KaVo voor aanbevelingen voor commercieel verkrijgbare tandheelkundige fantomen.
Seite 250 KaVo IXS Nederlands...
Seite 251: Specificaties Van De Sensor
Specificaties van de sensor Sensorafmetingen KaVo IXS maat 1: 36,9 x 25,4 x 7,7 mm KaVo IXS maat 2: 41,8 x 30,6 x 7,8 mm Beeldgebied sensor Indirecte converterende tandheelkundige intraorale röntgensensor...
Seite 252: Compatibiliteit Met Radiografische Generators
Er is een verband tussen de afstand tussen de röntgenbron en de sensor, en de dosis die de KaVo IXS-sensor ontvangt. De straling die de sensor bereikt neemt af met het kwadraat van de afstand. Bij verdubbeling van de afstand krijgt u slechts 1/4 van de straling.
Seite 253: Er Worden Geen Röntgenbeelden Door Het Systeem Verworven
USB-connector brandt. 2. Controleer of de stuurprogramma's goed zijn geïnstalleerd. 3. Verzeker u ervan dat de actieve kant van de KaVo IXS naar de röntgenbron toe is gericht en dat het actieve gebied op de röntgenstraal is uitgelijnd.
Seite 254 KaVo IXS Nederlands...
Seite 255 Accessoires Bijlage Onderdeel Beschrijving 1.013.3253 Universele sensorhoes (100 stuks) 1.013.3254 Universele sensorhoes (1000 stuks) 1.013.3252 Hoes positioneringssysteem (500 stuks) 1.008.2665 USB-verlengkabel van 5 meter 1.007.3046 USB-verlengkabel van 1 meter 1.013.3841 Universele sensorgarage-set 1.013.3958 USB-hub Nederlands...
Seite 256 KaVo IXS Nederlands...
Seite 257 De aansluitkabel tot de hub of tussen de hubs mag niet langer zijn dan 5 meter. De KaVo IXS is een apparaat dat aan de USB-normen voldoet en dat moet worden gebruikt met kabels die aan deze normen voldoen en die geschikt zijn voor hoge snelheid/USB 2.0.
Seite 258 Draagbare RF-communicatie-apparatuur (inclusief randapparatuur als antennekabels en externe antennes) moet worden gebruikt op een afstand van ten minste 30 cm van alle onderdelen van de KaVo IXS- sensor, inclusief de door de fabrikant gespecificeerde kabels. Zo niet, dan kan dit het functioneren van deze apparatuur nadelig beïnvloeden.
Seite 259 Richtlijnen en verklaring van de fabrikant: elektromagnetische emissies De KaVo IXS-sensor, gebruikt met een computer die aan de normen voldoet, is bedoeld voor gebruik in de hieronder gespecificeerde elektromagnetische omgeving. De klant of gebruiker van de KaVo IXS-sensor moet ervoor zorgen dat het systeem in een dergelijke omgeving wordt gebruikt.
Seite 260 KaVo IXS Richtlijnen en verklaring van de fabrikant: elektromagnetische immuniteit De KaVo IXS-sensor, gebruikt met een computer die aan de normen voldoet, is bedoeld voor gebruik in de hieronder gespecificeerde elektromagnetische omgeving. De klant of gebruiker van de KaVo IXS-sensor moet ervoor zorgen dat het systeem in een dergelijke omgeving wordt gebruikt.
Seite 261 RF-zenders wordt gecreëerd, moet op locatie een elektromagnetische meting worden overwogen. Als de gemeten veldsterkte op de locatie waar de KaVo IXS-sensor wordt gebruikt hoger is dan het eerder vermelde RF-conformiteitsniveau dat van toepassing is, moet u zorgvuldig controleren of de KaVo IXS- sensor normaal functioneert.
Seite 262 Aanbevolen scheidingsafstanden tussen draagbare en mobiele RF-communicatieapparatuur en de KaVo IXS-sensor De KaVo IXS-sensor is bedoeld voor gebruik in een elektromagnetische omgeving waarin storing door RF-straling wordt tegengegaan. De afnemer of gebruiker van de KaVo IXS-sensor kan elektromagnetische interferentie helpen...
Seite 263 Productsymbolen Bijlage Symbool Titel van het Referen- Norm Functie/beschrijving Interpretatie fabrikant symbool tienummer met het volgens norm symbool Met patiënt 5333 IEC 60417 Ter identificatie van Ter identificatie van een met in aanraking een met de patiënt in de patiënt in aanraking komend aanraking komend komend onderdeel van type...
Seite 264 KaVo IXS Symbool Titel van het Referen- Norm Functie/beschrijving Interpretatie fabrikant symbool tienummer met het volgens norm symbool Niet 1051 ISO 7000 Geeft aan dat het artikel Geeft aan dat het product hergebruiken voor eenmalig gebruik voor eenmalig gebruik is bestemd en niet vaker is bedoeld.
Seite 265 Symbool Titel van het Referen- Norm Functie/beschrijving Interpretatie fabrikant symbool tienummer met het volgens norm symbool Atmosferische 2621 ISO 7000 Geeft de aanvaardbare Atmosferische drukbeperking boven- en ondergrenzen drukbeperking voor de atmosferische druk voor transport en opslag aan. Vochtigheids- 2620 ISO 7000 Geeft de aanvaardbare Vochtigheids-...
Seite 266 KaVo IXS Nederlands...
Seite 267 KaVo IXS Manual do Utilizador...
Seite 269 Desempenho essencial ................1-1 Indicações de utilização ................1-2 Descrição do produto ................... 1-3 Proficiência com o KaVo IXS ............... 1-3 Convenções usadas no manual ..............1-4 Desembalar os componentes do sistema ............ 1-4 Conteúdo da caixa do sensor ................1-5 Componentes do sistema ................
Seite 270 Índice Chapter 5 - Utilização Aquisição de imagens radiográficas ............5-1 Portabilidade ....................5-2 Higiene ......................5-3 Soluções de desinfecção recomendadas ............5-3 Manutenção ....................5-4 Garantia da qualidade de imagem ............... 5-4 Dose de raios X / Definições do tempo de exposição ......... 5-4 Nitidez / Contraste de raios X ................
Seite 271: Desempenho Essencial
Capítulo Este manual do utilizador contém instruções originais da KaVo para a configuração, utilização e manutenção em segurança do KaVo IXS. O utilizador deve ser capaz de ler e compreender o idioma no qual o manual está escrito. Também contém as especificações técnicas do sistema e informações básicas sobre o funcionamento do sistema.
Seite 272: Indicações De Utilização
KaVo IXS Indicações de utilização O KaVo IXS é um sensor digital ligado a uma porta USB que se destina à aquisição de imagens radiográficas odontológicas intraorais. A operação do KaVo IXS deve ser feita por profissionais de saúde, formados e com competência para efetuar a aquisição de radiografias odontológicas intraorais.
Seite 273: Descrição Do Produto
Introdução Descrição do produto O sensor KaVo IXS é um detetor de raios X de conversão indireta, ou seja, os raios X incidentes são convertidos em luz (visível) por meio de um material cintilante e esta luz é acoplada oticamente a um gerador de imagens de deteção de luz com tecnologia CMOS.
Seite 274: Convenções Usadas No Manual
Desembalar os componentes do sistema O sistema KaVo IXS é cuidadosamente inspecionado e embalado antes do envio. Se o sistema KaVo IXS lhe foi enviado, remova o conteúdo da embalagem e certifique-se de que identifica e localiza cada um dos componentes do sistema mostrados abaixo.
Seite 275: Conteúdo Da Caixa Do Sensor
Introdução Conteúdo da caixa do sensor KaVo Sensor IXS KaVo Sensor Software USB Suporte Camada superior Sensor Extensão Cabo USB Cabo Bainhas do sensor KaVo IXS Manual do utilizador Camada inferior Português...
Seite 276: Componentes Do Sistema
KaVo IXS Componentes do sistema Sensor intraoral digital Os sensores KaVo IXS são sensores digitais intraorais ligados a uma porta USB, baseados em tecnologia CMOS especificamente concebida para aplicações odontológicas. Os sensores KaVo IXS são disponibilizados em dois formatos: tamanho 1 (área ativa: 20x30 mm) e tamanho 2 (área ativa: 26x36 mm).
Seite 277: Etiquetagem Do Dispositivo
Introdução Etiquetagem do dispositivo Etiqueta de ID do sensor (típico) Português...
Seite 278: Cabos
Concebido para proporcionar uma solução de armazenamento seguro e estável para os sensores KaVo IXS. Documentação 1. Manual do utilizador do sensor KaVo IXS 2. Atualização de software do controlador do KaVo IXS Kit USB do software Contém atualizações dos controladores do software. Português...
Seite 279 KaVo IXS, bem como quaisquer outros equipamentos médicos eletrónicos. O KaVo IXS é um dispositivo certificado para USB e deve ser utilizado com cabos USB compatíveis, adequados para alta velocidade/cabos USB 2.0. Estes cabos são marcados como "USB 2.0"...
Seite 280: Inspeção Do Sensor
Todos os equipamentos de radiografia intraoral odontológica usados com o sensor KaVo IXS devem estar em conformidade com o padrão IEC 60601-2-65. O sensor KaVo IXS está em conformidade com o padrão de segurança IEC 60601-1. O sensor KaVo IXS não é adequado para operação em ambientes ricos em oxigénio e/ou explosivos.
Seite 281: Proteção Contra Raios X
A KaVo tomou precauções para garantir que seu sensor IXS, conforme enviado de fábrica, esteja protegido contra tais ameaças. Além disso, durante reparações no local, o seu sensor IXS só é acedido por representantes formados do apoio técnico da KaVo. No entanto, não podemos proteger o seu sistema de rede.
Seite 282 KaVo IXS Recomendamos que tenha um profissional de segurança de TI qualificado, contratado por si para verificar a proteção adequada do seu sistema na rede contra vírus, malware e intrusões (por exemplo, software antivírus e/ou firewall). AVISO A incapacidade em manter a cibersegurança pode resultar em comprometimento da funcionalidade do dispositivo, perda de disponibilidade ou integridade dos dados (médicos ou pessoais)
Seite 283: Configuração Do Sistema
USB 2.0 / USB 3.x Padrões Em conformidade com o padrão UL/IEC/EN 60950-1 OBSERVAÇÃO:O KaVo IXS é um dispositivo certificado para USB e deve ser utilizado com cabos USB compatíveis, adequados para componentes de alta velocidade/cabos USB 2.0. A KaVo disponibiliza cabos de extensão certificados para USB.
Seite 284 Consulte os requisitos do software específico no respetivo manual do utilizador. Importante:Se o Sistema KaVo IXS for usado com um software de imagiologia que não os relacionados acima, as Indicações de Utilização desse software precisam incluir radiografia intraoral odontológica.
Seite 285: Passos Da Instalação
Se já não tiver acesso ao kit de software USB da KaVo, será preciso seguir os passos a seguir para transferir o software e copiar uma versão para a estação de trabalho.
Seite 286: Ficheiros De Calibração Do Sensor
KaVo IXS Ficheiros de calibração do sensor Os seus ficheiros de calibração KaVo IXS são carregados no seu dispositivo e transferidos automaticamente quando ligado. Após a conclusão da instalação e da reinicialização, é apresentado um sensor com um fundo branco e um "X" vermelho no lado direito da barra de tarefas do Windows.
Seite 287: Perguntas Mais Frequentes Sobre A Instalação
3. Quando a transferência dos ficheiros de calibração estiver concluída, o fundo do painel do KaVo fica verde. 4. O Painel do sensor intraoral KaVo também mostra o número de série e o estado do sensor. Este ecrã também apresenta as versões do controlador e do software.
Seite 288: Montagem Do Suporte Do Sensor
• C:\ProgramData\CliniView • C:\ProgramData\PaloDEx Group • C:\ProgramData\FLEXnet • C:\Program Files (x86)\KaVo Kerr Group • C:\Program Files (x86)\PaloDEx Group • C:\Program Files (x86)\Macrovision\FLEXnetActivationService • Pergunta: Por que estou a receber uma mensagem de erro 72? Resposta: Uma alimentação USB inconsistente ou dados de uma porta USB podem interromper o serviço PolarisAgent.
Seite 289: Aquisição De Imagens Radiográficas
Utilização Capítulo Aquisição de imagens radiográficas Ligue o PC com o KaVo IXS instalado e inicie o software de imagiologia médica, como o VixWin Platinum (consulte o manual do software para obter informações sobre o programa). 1. Ligue cuidadosamente a extremidade USB do cabo do sensor à porta USB do PC.
Seite 290: Portabilidade
KaVo IXS. Portabilidade O KaVo IXS pode ser deslocado com facilidade de uma cadeira odontológica para outra. Uma vez desligado da porta USB do computador, o sensor pode ser posicionado próximo a uma segunda cadeira odontológica e ligado a uma porta USB presente nas proximidades.
Seite 291: Higiene
Utilização A tecnologia USB permite fácil ligação e interrupção da ligação do KaVo IXS, mesmo se o computador estiver ligado, a menos que o PC apresente limitações específicas. Não é necessário qualquer processo de ativação ou desativação com o KaVo IXS, só é necessário conectar e desconectar.
Seite 292: Manutenção
Dose de raios X / Definições do tempo de exposição O sensor KaVo IXS foi concebido para ser usado com uma ampla gama de definições de dose entre 20 uGy e 2.000 uGy, para permitir ajustes da dose para a tarefa específica de diagnóstico e para compensar a subexposição e a...
Seite 293: Nitidez / Contraste De Raios X
X (kV, mA, distância) e um alinhamento fixo e reprodutível da fonte de raios X e do simulador odontológico com o sensor KaVo IXS. OBSERVAÇÃO: Entre em contacto com o apoio técnico da KaVo para obter recomendações sobre simuladores odontológicos disponíveis...
Seite 294 KaVo IXS Português...
Seite 295: Especificações Do Sensor
A lei federal dos EUA restringe a venda deste dispositivo a, ou por ordem de, um dentista ou outro profissional licenciado. Especificações do sensor Dimensões do sensor KaVo IXS Tamanho 1: 36,9 x 25,4 x 7,7 mm KaVo IXS Tamanho 2: 41,8 x 30,6 x 7,8 mm Área de imagem do...
Seite 296: Compatibilidade Com Geradores Radiográficos
MDD 93/42/CEE Proteção contra água/matéria – IP 68 Compatibilidade com geradores radiográficos O KaVo IXS é geralmente compatível com qualquer unidade e gerador de raios X odontológicos, capazes de fornecer a gama necessária de tempos e doses de exposição.
Seite 297: Resolução De Problemas
O sistema não adquire imagens de raios X 1. Verifique a ligação USB do KaVo IXS ao PC; certifique-se de que a luz do conector USB está verde. 2. Verifique se os controladores do software estão instalados correta- mente.
Seite 298 KaVo IXS Português...
Seite 299 Acessórios Anexo Peça Descrição 1.013.3253 Bainha do sensor universal (Qtd. 100) 1.013.3254 Bainha do sensor universal (Qtd. 1000) 1.013.3252 Bainha do sistema de posicionamento (Qtd. 500) 1.008.2665 Cabo de extensão USB de 4,5 m 1.007.3046 Cabo de extensão USB de 1 m 1.013.3841 Kit universal do suporte do sensor 1.013.3958 Hub USB Português...
Seite 300 KaVo IXS Português...
Seite 301 USB. O comprimento do cabo de ligação ao hub, ou entre hubs, não deve exceder 5 m. O KaVo IXS é um dispositivo certificado para USB e deve ser utilizado com cabos USB compatíveis, adequados para alta velocidade/cabos USB 2.0. Estes cabos são marcados como "USB 2.0"...
Seite 302 USB para aumentar a distância, pode prejudicar a imunidade do sensor KaVo IXS a campos eletromagnéticos ou aumentar a emissão de campos eletromagnéticos do KaVo IXS. Para hub USB, use 1.013.3958. Para extensões de cabos, use o Extensor de cabo USB (1 m) 1.007.3046 ou o Extensor de cabo USB (4,5 m) 1.008.2665.
Seite 303 Orientação e declaração do fabricante – emissões eletromagnéticas O sensor KaVo IXS, usado com um computador em conformidade, destina-se a utilização no ambiente eletromagnético especificado abaixo. O cliente ou utilizador do sensor KaVo IXS deve garantir a sua utilização em tal ambiente.
Seite 304 KaVo IXS Orientação e declaração do fabricante – imunidade eletromagnética O sensor KaVo IXS, usado com um computador em conformidade, destina-se a utilização no ambiente eletromagnético especificado abaixo. O cliente ou utilizador do sensor KaVo IXS deve garantir a sua utilização em tal ambiente.
Seite 305 RF fixos. Se a intensidade de campo medido no local onde o sensor KaVo IXS é usado exceder o nível acima de conformidade RF aplicável, o sensor KaVo IXS deve ser observado para verificar a sua operação normal.
Seite 306 KaVo IXS Distâncias de separação recomendadas entre equipamentos de comunicação de RF portáteis e móveis e o sensor KaVo IXS O sensor KaVo IXS destina-se a utilização num ambiente eletromagnético no qual as perturbações de RF radiada são controladas. O cliente ou utilizador do sensor KaVo IXS pode ajudar a prevenir interferência eletromagnética ao...
Seite 307 Símbolos do produto Anexo Símbolo Título do Número de Norma que Função/Descrição por Interpretação símbolo referência contém o norma do fabricante símbolo Tipo 5333 IEC 60417 Para identificar uma Para identificar uma peça BF peça peça aplicada do tipo aplicada do tipo BF em aplicada BF em conformidade conformidade com a norma...
Seite 308 KaVo IXS Símbolo Título do Número de Norma que Função/Descrição por Interpretação símbolo referência contém o norma do fabricante símbolo Não 1051 ISO 7000 Para indicar que o item Indica que o produto deve reutilizar é para utilização única e ser usado uma única vez.
Seite 309 Símbolo Título do Número de Norma que Função/Descrição por Interpretação símbolo referência contém o norma do fabricante símbolo Limitação da 2621 ISO 7000 Para indicar os limites Limitação da pressão pressão superiores e inferiores atmosférica atmosférica aceitáveis de pressão atmosférica para transporte e armazenagem.
Seite 310 KaVo IXS Português...
Seite 312 Manufactured by: Authorized representative: Dental Imaging Technologies Corporation Kaltenbach & Voigt GmbH 1910 North Penn Road Bismarckring 39 Hatfield, PA 19440 USA D-88400 Biberach, Germany +49 (0) 73 51 / 56-0 888-ASK-KAVO kavo.com ©2021 Dental Systems 1.013.2003 Rev.B 2021 April 16...

KaVo IXS Benutzerhandbuch

English

Chapter 1 - Introduction

Chapter 2 - Safety and Disposal Procedures

Chapter 3 - System Configuration

Chapter 4 - Installation

Chapter 5 - Use

Chapter 6 - Specifications and Standards

Chapter 7 - Troubleshooting

Appendix A - Accessories

Appendix B - EMC Information

Appendix C - Product Symbols

Français

Annexe A - Accessoires

Annexe B - Information CEM

Annexe C - Symboles du Produit

Italiano

Deutsch

Español

Dutch

Português

Verfügbare Sprachen

Quicklinks

Kapitel

Fehlerbehebung

Verwandte Anleitungen für KaVo IXS

Inhaltszusammenfassung für KaVo IXS
