2 Servicemodus am PRIMUS 1058 Memospeed....................6 3 Servicemodus am ESTETICA 1065 Memospeed..................14 4 Servicemodus am GLOBUS 1078 / STATUS 1080 Memospeed..............22 5 Servicemodus am SYSTEM 1056 S/T......................30 6 Zusatzaustattungen für den Service-Tester I2C..................... 35 3 / 38...

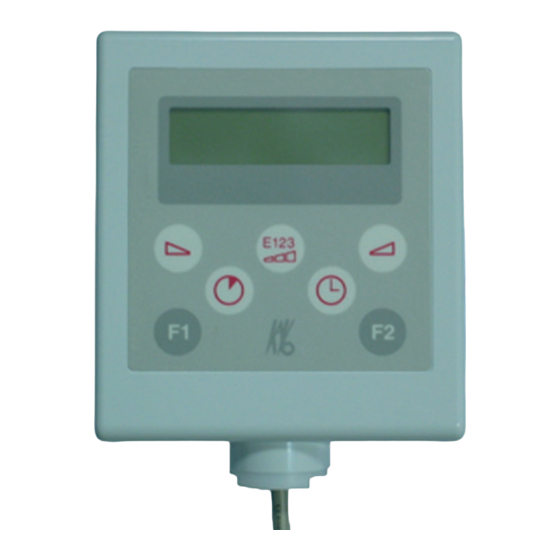

Gebrauchsanweisung Service-Tester I2C 1 Allgemeine Hinweise zum Betrieb | 1 Allgemeine Hinweise zum Betrieb Hinweis Der neue Service-Tester I2C, Mat.-Nr. 1.003.2212, dient für Servicearbeiten an den Behandlungseinheiten PRIMUS 1058, GLOBUS 1078, STATUS 1080, ESTETICA 1065 und SYSTEM 1056. Voraussetzung Folgende Softwareversionen sind für den Betrieb des Service-Testers I2C erforder‐...
Gebrauchsanweisung Service-Tester I2C 1 Allgemeine Hinweise zum Betrieb | VORSICHT Stromschlag durch Kontakt mit elektrischen Teilen. Gesundheitliche Schäden, Schäden am Gerät und/oder Memospeed/Service-Tester. ▶ Vor Anschluss des Memospeeds/Service-Testers Gerätehauptschalter ausschal‐ ten. Hinweis Der Service-Tester I C kann an jeder freien USB-Steckbuchse einer Platine der Be‐...
Gebrauchsanweisung Service-Tester I2C 2 Servicemodus am PRIMUS 1058 Memospeed | 2 Servicemodus am PRIMUS 1058 Memospeed ▶ Servicemodus starten. Servicemodus weiterschalten 1. Taste "Plus": Servicemodus +1. Bei Servicemodus A: Modus 0. 2. Taste "Minus": Servicemodus -1. Bei Servicemodus 0: Modus A.
Gebrauchsanweisung Service-Tester I2C 2 Servicemodus am PRIMUS 1058 Memospeed | Bei Anlasser Ein: Anzeige der Mundglasfüllzeit. Der Standardwert beträgt 5 Sekun‐ 4 : t u m b l e r f i l l den. Einstellbar ist die Mundglasfüllzeit von 0 – 51 Sekunden (Taste Achse 1 auf und 05.00s...
Seite 8
Gebrauchsanweisung Service-Tester I2C 2 Servicemodus am PRIMUS 1058 Memospeed | WB too full S4 WB Behälter übervoll (S4) Oxygen. Empty S5 Oxygenal leer (S5) Oxygenal full S6 Oxygenal voll (S6) Leakage water S7 Leckwasser (S7) WB pressure S8 WB Druckwächter (S8)
Seite 9
Gebrauchsanweisung Service-Tester I2C 2 Servicemodus am PRIMUS 1058 Memospeed | Assist free hold Assistenzelement Ablage frei Vacuum pump Kennung Saugstrahlpumpe Footcon on Anlasser ein Footcon A1 down Anlasser - Achse 1 ab Footcon A1 up Anlasser - Achse 1 auf Footcon bracket Anlasser -Bügelschalter...
Seite 10
Gebrauchsanweisung Service-Tester I2C 2 Servicemodus am PRIMUS 1058 Memospeed | Timer start/stop Arzttreiber: ext. Timer Start/Stop RXD off Arzttreiber: RXD aus HF on Arzttreiber: HF ein Nacl on Arzttreiber: Kochsalzpumpe ein Unit holder 4 Ablagequittierung: Arzt-Ablage 4 Unit holder 3...
Seite 11
Gebrauchsanweisung Service-Tester I2C 2 Servicemodus am PRIMUS 1058 Memospeed | Bei Anlassertaste Chipblower Kontrast am Memospeed einstellen mit den Tasten 8 : memospeed v - l c d Achse 1 auf/ab. Servicemodus 9 Merkbits: 9 : I n d e x 0 : Merkbitnummer 0 bis 35 einstellen mit den Tasten Achse 1 auf/ab.
Seite 12
Gebrauchsanweisung Service-Tester I2C 2 Servicemodus am PRIMUS 1058 Memospeed | Indexnummer Funktionszustand und Dis‐ Einstellung play-Anzeige Index 9: 0: joy.chair,man Manuelle Stuhlbewegung über Joystick Index 9: 1: no joy.chrman Keine manuelle Stuhlbewe‐ gung über Joystick Index 10: 0: joy.chair,aut Automatische Stuhlfunktion über Joystick...
Seite 13
Gebrauchsanweisung Service-Tester I2C 2 Servicemodus am PRIMUS 1058 Memospeed | Indexnummer Funktionszustand und Dis‐ Einstellung play-Anzeige Index 22: 1: SP&LP st.bowl Bei Index 8=1: halbe Scha‐ lenspülung bei Spülposition + halbe Schalenspülung bei Index 23: 0: fo.inc.level Ebenenumschaltung über Fußanlasser möglich Index 23: 1: fo.not inc.l.
Gebrauchsanweisung Service-Tester I2C 3 Servicemodus am ESTETICA 1065 Memospeed | Bei Anlasser ein Anzeige der gelernten Grenzwerte. Werden die Standardwerte (z.B. 2 : l i m i t s A 2 02 und 253) angezeigt, muss der Stuhl gelernt werden.
Seite 16
Gebrauchsanweisung Service-Tester I2C 3 Servicemodus am ESTETICA 1065 Memospeed | 7 : WB-cycles Bei Anlasser Bügelschalter: Anzeige Wasserblockzyklen. Service-Modus 8 Tastentest: 8 : k e y t e s t k e y b e l l Tastenanzeige nach Tabelle.
Seite 17
Gebrauchsanweisung Service-Tester I2C 3 Servicemodus am ESTETICA 1065 Memospeed | Key bowl Schale Key separator Amalgam Key auto.pos.AP2 Key auto.pos.AP0 Key auto.pos.AP1 Key auto.pos.SP Key auto.pos.LP Key A2 up Achse 2 auf Key A1 down Achse 1 ab Key A1 up...
Seite 18
Gebrauchsanweisung Service-Tester I2C 3 Servicemodus am ESTETICA 1065 Memospeed | Display level Display-Taste Ebene Display timer Display-Taste Timer Display key F1 Display-Taste F1 Display time Display-Taste Uhr Display key F2 Display-Taste F2 8 : version Bei Anlasser ein Programmversion anzeigen: V320 16.12.2003...
Seite 19
Gebrauchsanweisung Service-Tester I2C 3 Servicemodus am ESTETICA 1065 Memospeed | Indexnummer Funktionszustand und Dis‐ Einstellung play-Anzeige Index 6: 1: time prog off Zeiteinstellung Schale, Mundglas, Timer, Hydrocol‐ loid nur im Servicetest Index 7: 0: lightturnable Behandlungsleuchte schalt‐ bar (Bedienteil) Index 7:...
Seite 20
Gebrauchsanweisung Service-Tester I2C 3 Servicemodus am ESTETICA 1065 Memospeed | Indexnummer Funktionszustand und Dis‐ Einstellung play-Anzeige Index 17: 1: spray on/off Spraywasser am ZEG schaltbar Index 18: 0: Disinf Step 4 Entkeimung nach Schritt 4 weiter in Schritt 3.6 Index 18:...
Seite 21
Gebrauchsanweisung Service-Tester I2C 3 Servicemodus am ESTETICA 1065 Memospeed | Indexnummer Funktionszustand und Dis‐ Einstellung play-Anzeige Index 30: 0: Memolog 1065 Instrumentenzustand bei Entnahme: zuletzt einge‐ stellter Wert Index 30: 1: Memolog 1066 Instrumentenzustand bei Entnahme: gespeicherter Wert (Anlasser Chipblower beim einstellen des Instru‐...
Gebrauchsanweisung Service-Tester I2C 4 Servicemodus am GLOBUS 1078 / STATUS 1080 Memospeed | 4 Servicemodus am GLOBUS 1078 / STATUS 1080 Memospeed ▶ Servicemodus starten. Servicemodus weiterschalten: 1. Taste Plus: Servicemodus +1. Bei Servicemodus A: Modus 0. 2. Taste Minus: Servicemodus -1. Bei Servicemodus 0: Modus A.
Seite 23
Gebrauchsanweisung Service-Tester I2C 4 Servicemodus am GLOBUS 1078 / STATUS 1080 Memospeed | Servicemodus 5 Anzeige Timerzeit (Interner Timer, nicht LCD-Timer). Timer ist nur erlaubt, wenn das 5 : timer 02:00 Merkbit 13 gesetzt ist. Timerstart / -stop mit Taste LP, dann Taste Lux.
Seite 24
Gebrauchsanweisung Service-Tester I2C 4 Servicemodus am GLOBUS 1078 / STATUS 1080 Memospeed | WB pressure S8 WB Druckwächter S8 Selektive S9 Selektivkolben offen S9 Tester key Taste Tester = Taste Stuhl lern. Endswitch A1 auf Endschalter Achse 1 auf Endswitch A1 ab...
Seite 25
Gebrauchsanweisung Service-Tester I2C 4 Servicemodus am GLOBUS 1078 / STATUS 1080 Memospeed | Chaircon A1 auf Stuhlschalter - Achse 1 auf Chaircon A2 auf Stuhlschalter - Achse 2 auf Chaircon A2 ab Stuhlschalter - Achse 2 ab Display key -...
Seite 26
Gebrauchsanweisung Service-Tester I2C 4 Servicemodus am GLOBUS 1078 / STATUS 1080 Memospeed | WB Y6 Luftblock: Y6 Medien ein Saliva Y 22 Selektivventil Y22 Spraynebel Spray mist Y 23 Selektivventil Y 23 Speichelzieher Vacuum pump Y41 Wasserstrahlpumpe Y41 Vacuum valve Y14...
Seite 27
Gebrauchsanweisung Service-Tester I2C 4 Servicemodus am GLOBUS 1078 / STATUS 1080 Memospeed | Indexnummer Funktionszustand und Dis‐ Einstellung play-Anzeige Index 2: 0: LPstore if SP LP speichern bei SP Index 2: 1: LPstor if man LP speichern bei manuellen Bewegungen...
Seite 28
Gebrauchsanweisung Service-Tester I2C 4 Servicemodus am GLOBUS 1078 / STATUS 1080 Memospeed | Indexnummer Funktionszustand und Dis‐ Einstellung play-Anzeige Index 18: 1: Disinf Step 4 Entkeimung stoppt nach Schritt 4. Weiterschalten mit Taste Motorlinkslauf Index 19: 0: tur.sp.on/off Spray bei Turbine schaltbar Index 19: 1: turb.spray on...
Seite 29
Gebrauchsanweisung Service-Tester I2C 4 Servicemodus am GLOBUS 1078 / STATUS 1080 Memospeed | Bei Bügelschalter Oxygenaldosierzeit anzeigen. A : oxygenaldose Der Standardwert für die Dosierzeit beträgt 2,4 Sekunden. Die Dosierzeit kann mit 02.40s den Tasten Achse 1 auf/ab zwischen 0,6 sec und 6,0 sec eingestellt werden...
Gebrauchsanweisung Service-Tester I2C 5 Servicemodus am SYSTEM 1056 S/T | 5 Servicemodus am SYSTEM 1056 S/T ▶ Service-Tester I C an einer freien USB-Steckbuchse einstecken und Gerät ein‐ schalten. Service-Modus startet automatisch. ▶ Service-Modus weiterschalten. Taste : Servicemodus +1. E123 Service-Modus 1 version 1.0.0...
Seite 31
Gebrauchsanweisung Service-Tester I2C 5 Servicemodus am SYSTEM 1056 S/T | unit holder mf Arzt-Ablage Schalter 0 safety out dent. holder HF-modul Display instal. display key – LCD-Taste – display key + LCD-Taste + display level LCD-Taste Ebene display timer LCD-Taste Timer...
Seite 32
Gebrauchsanweisung Service-Tester I2C 5 Servicemodus am SYSTEM 1056 S/T | bowl valve Y19 Mundspülbeckenabsaugventil Y19 aquamat fill Y15 Aquamat füllen Y15 buzzer on Summer ein strobe tester DCA-relay suction-relay Y6 media on Luftblock : Y6 Medien ein vacuum valve Y14...
Gebrauchsanweisung Service-Tester I2C 5 Servicemodus am SYSTEM 1056 S/T | Service-Modus 5 Hinweis Bei Luftvariante ist Servicemodus 5 nicht möglich, die Werte sind ausschließlich für die E-Variante von Bedeutung. Anzeige Nachleuchtdauer: light delay Die Instrumente leuchten nach dem Betrieb eines Instrumentes um diese Zeit nach.
Seite 34
Gebrauchsanweisung Service-Tester I2C 5 Servicemodus am SYSTEM 1056 S/T | Anzeige der Boiler-Solltemperatur bei Taste Mundglas. settemp Standardwert 40 Grad. Die Solltemperatur ist mit den Tasten boiler 40 °C Memospeed um ± 5 Grad einstellbar. istemp Anzeige Boileristtemperatur bei Taste Mundglas und Anlasser ein.
