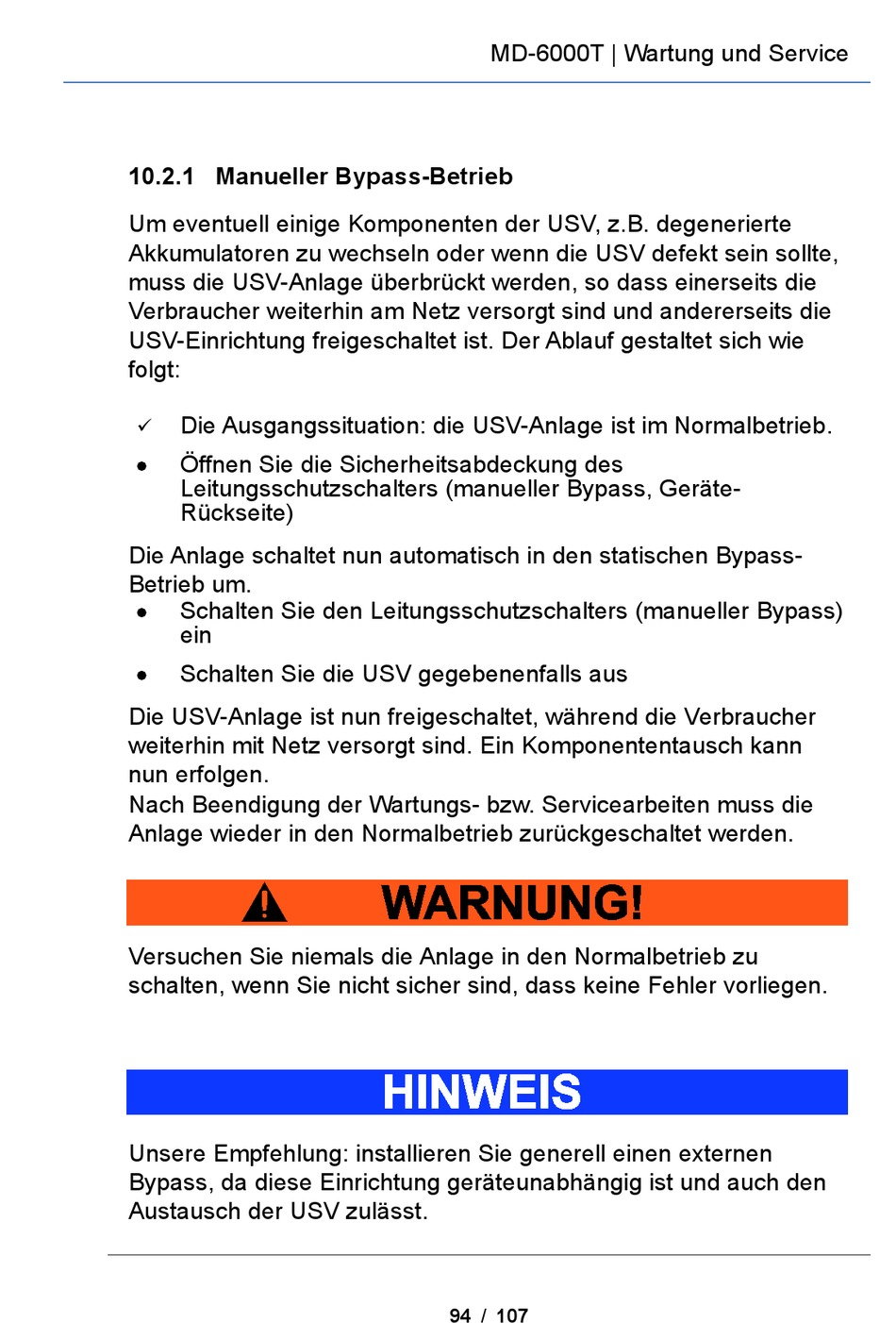

10.2.1 Manueller Bypass-Betrieb
Um eventuell einige Komponenten der USV, z.B. degenerierte
Akkumulatoren zu wechseln oder wenn die USV defekt sein sollte,
muss die USV-Anlage überbrückt werden, so dass einerseits die
Verbraucher weiterhin am Netz versorgt sind und andererseits die
USV-Einrichtung freigeschaltet ist. Der Ablauf gestaltet sich wie
folgt:
Die Ausgangssituation: die USV-Anlage ist im Normalbetrieb.
Öffnen Sie die Sicherheitsabdeckung des
•
Leitungsschutzschalters (manueller Bypass, Geräte-
Rückseite)
Die Anlage schaltet nun automatisch in den statischen Bypass-
Betrieb um.
Schalten Sie den Leitungsschutzschalters (manueller Bypass)
•
ein
•
Schalten Sie die USV gegebenenfalls aus
Die USV-Anlage ist nun freigeschaltet, während die Verbraucher
weiterhin mit Netz versorgt sind. Ein Komponententausch kann
nun erfolgen.
Nach Beendigung der Wartungs- bzw. Servicearbeiten muss die
Anlage wieder in den Normalbetrieb zurückgeschaltet werden.
Versuchen Sie niemals die Anlage in den Normalbetrieb zu
schalten, wenn Sie nicht sicher sind, dass keine Fehler vorliegen.
Unsere Empfehlung: installieren Sie generell einen externen
Bypass, da diese Einrichtung geräteunabhängig ist und auch den
Austausch der USV zulässt.
MD-6000T | Wartung und Service
94 / 107
