Systembeschreibung
Die USV arbeitet im Dauerbetrieb nach dem Doppelwandlerprinzip.
Sie sorgt für die Aufbereitung des Netzstroms und liefert eine
unterbrechungs- und störungsfreie, einphasige Spannung für die
betriebskritischen Verbraucher. Neben der Versorgung des
Verbrauchers hält das Gerät auch die internen Akkumulatoren in
geladenem Zustand. Bei einem Netzausfall bzw. einer Netzstörung
liefert die USV weiterhin unterbrechungsfrei eine saubere
Versorgungsspannung am USV-Ausgang. Die Energie wird
während des Stützbetriebs aus den Akkumulatoren bezogen.
1
Netz-Eingang
2
Filter
3
Gleichrichter
4
Wechselrichter
5
Umgehungsschalter
6
Filter
7
USV-Ausgang

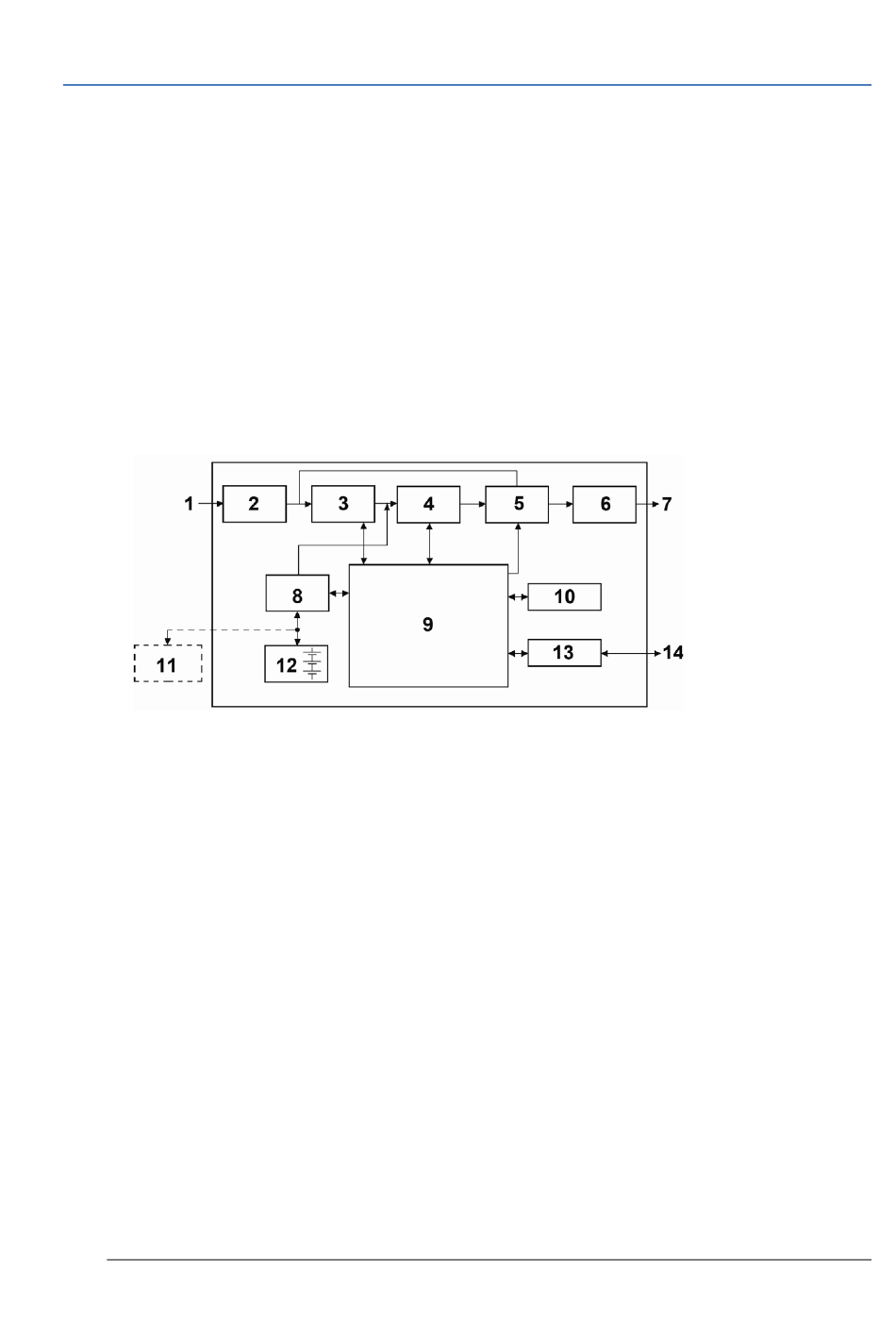

Das Blockschaltbild visualisiert die einzelnen Gerätemodule und
veranschaulicht grob deren Interaktion.
Wenn der Netzausfall die Überbrückungszeit der USV
überschreitet, schaltet sich diese ab, um eine Tiefentladung der
Akkus zu verhindern. Bei Rückkehr der Netzspannung läuft die
USV automatisch wieder an, versorgt den Verbraucher und
kontrolliert die Aufladung der Akkubank.
MD-6000T | Systembeschreibung
8
Spannungsumrichter
9
Steuerung und Überwachung
10
Bedien- und Anzeigefeld
11
Ext. Akkubank (optional)
12
Akkubank
13
Schnittstelle
14
LAN RS232
