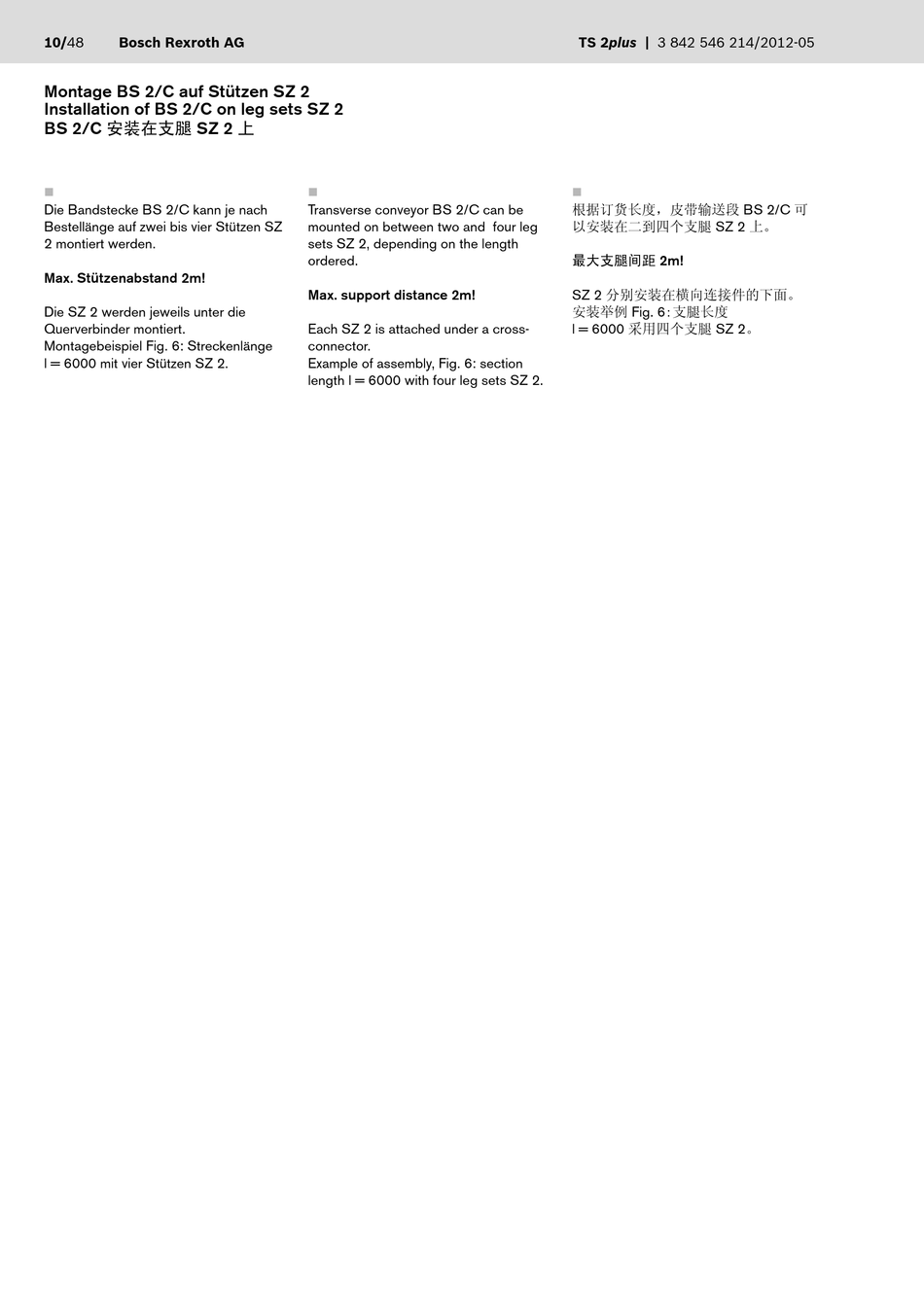

Montage BS 2/C auf Stützen SZ 2
Installation of BS 2/C on leg sets SZ 2
BS 2/C 安装在支腿 SZ 2 上

Die Bandstecke BS 2/C kann je nach
Bestellänge auf zwei bis vier Stützen SZ
2 montiert werden.
Max. Stützenabstand 2m!
Die SZ 2 werden jeweils unter die
Querverbinder montiert.
Montagebeispiel Fig. 6: Streckenlänge
l = 6000 mit vier Stützen SZ 2.

Transverse conveyor BS 2/C can be
mounted on between two and four leg
sets SZ 2, depending on the length
ordered.
Max. support distance 2m!
Each SZ 2 is attached under a cross-
connector.
Example of assembly, Fig. 6: section
length l = 6000 with four leg sets SZ 2.
TS 2plus | 3 842 546 214/2012-05

根据订货长度，皮带输送段 BS 2/C 可
以安装在二到四个支腿 SZ 2 上。
最大支腿间距 2m!
SZ 2 分别安装在横向连接件的下面。
安装举例 Fig. 6:支腿长度
l = 6000 采用四个支腿 SZ 2。
