3 842 546 214/2012-05 | TS 2plus

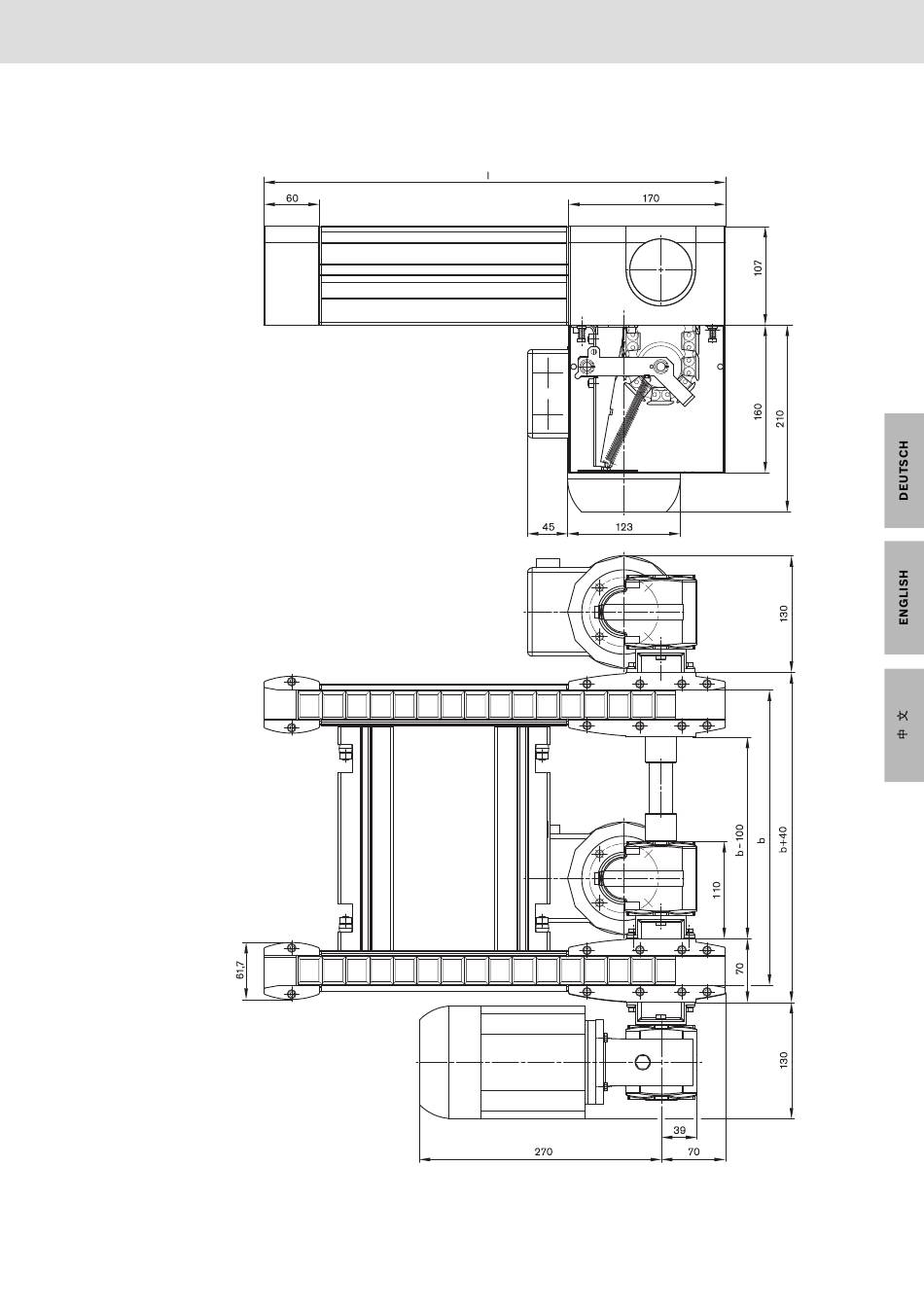

Hauptabmessungen/Funktionsmaße
Main dimensions/Functional dimensions
主要尺寸/功能尺寸
Motoranbau außen, L, hängend
Motor mounting, outside L, hanging
电机安装在左外侧,下悬式
Motoranbau innen, R
Motor mounting, inner right
电机安装在右内侧
Motoranbau außen, R, liegend (Standardversion)
Motor mounting, outside right, horizontal
(standard version)
电机安装在右外侧,卧式,(标准款式)
Bosch Rexroth AG
5/48
Fig. 5
