6 | Funktionsbeschreibung

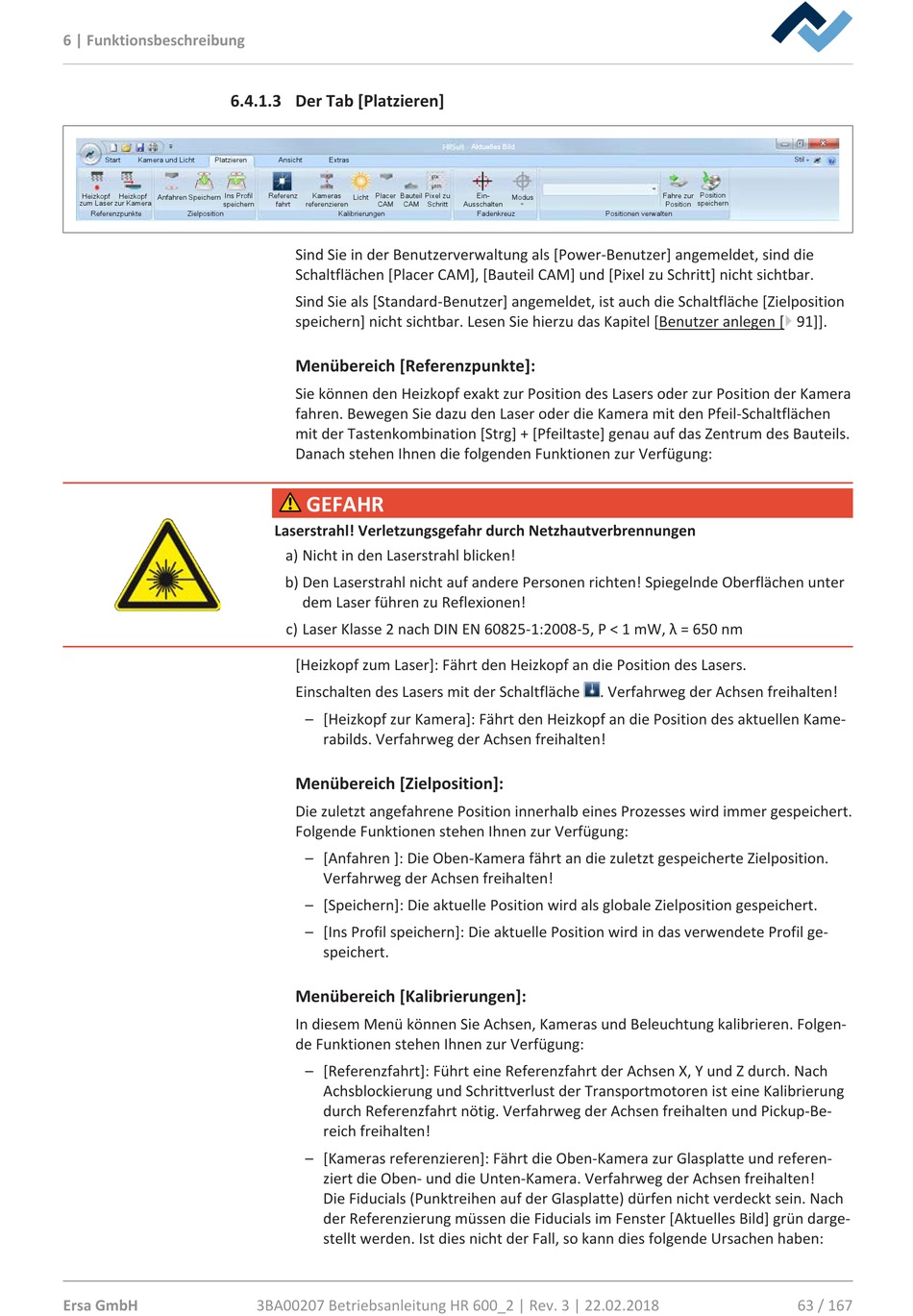

6.4.1.3 Der Tab [Platzieren]

Start Kamera und Licht Platzieren
Ins Profil
Heizkopf Heizkopf
Anfahren Speichern
zum Laser zur Kamera
speichern
Referenzpunkte Zielposition
Ersa GmbH
Ansicht Extras
Referenz Kameras Placer Bauteil Pixel zu
Licht
fahrt referenzieren CAM CAM Schritt
Kalibrierungen
Sind Sie in der Benutzerverwaltung als [Power-Benutzer] angemeldet, sind die
Schaltflächen [Placer CAM], [Bauteil CAM] und [Pixel zu Schritt] nicht sichtbar.
Sind Sie als [Standard-Benutzer] angemeldet, ist auch die Schaltfläche [Zielposition
speichern] nicht sichtbar. Lesen Sie hierzu das Kapitel [Benutzer anlegen [} 91]].
Menübereich [Referenzpunkte]:
Sie können den Heizkopf exakt zur Position des Lasers oder zur Position der Kamera
fahren. Bewegen Sie dazu den Laser oder die Kamera mit den Pfeil-Schaltflächen
mit der Tastenkombination [Strg] + [Pfeiltaste] genau auf das Zentrum des Bauteils.
Danach stehen Ihnen die folgenden Funktionen zur Verfügung:
GEFAHR
Laserstrahl! Verletzungsgefahr durch Netzhautverbrennungen
a) Nicht in den Laserstrahl blicken!
b) Den Laserstrahl nicht auf andere Personen richten! Spiegelnde Oberflächen unter
dem Laser führen zu Reflexionen!
c) Laser Klasse 2 nach DIN EN 60825-1:2008-5, P < 1 mW, λ = 650 nm
[Heizkopf zum Laser]: Fährt den Heizkopf an die Position des Lasers.
Einschalten des Lasers mit der Schaltfläche
– [Heizkopf zur Kamera]: Fährt den Heizkopf an die Position des aktuellen Kame-
rabilds. Verfahrweg der Achsen freihalten!
Menübereich [Zielposition]:
Die zuletzt angefahrene Position innerhalb eines Prozesses wird immer gespeichert.
Folgende Funktionen stehen Ihnen zur Verfügung:
– [Anfahren ]: Die Oben-Kamera fährt an die zuletzt gespeicherte Zielposition.
Verfahrweg der Achsen freihalten!
– [Speichern]: Die aktuelle Position wird als globale Zielposition gespeichert.
– [Ins Profil speichern]: Die aktuelle Position wird in das verwendete Profil ge-
speichert.
Menübereich [Kalibrierungen]:
In diesem Menü können Sie Achsen, Kameras und Beleuchtung kalibrieren. Folgen-
de Funktionen stehen Ihnen zur Verfügung:
– [Referenzfahrt]: Führt eine Referenzfahrt der Achsen X, Y und Z durch. Nach
Achsblockierung und Schrittverlust der Transportmotoren ist eine Kalibrierung
durch Referenzfahrt nötig. Verfahrweg der Achsen freihalten und Pickup-Be-
reich freihalten!
– [Kameras referenzieren]: Fährt die Oben-Kamera zur Glasplatte und referen-
ziert die Oben- und die Unten-Kamera. Verfahrweg der Achsen freihalten!
Die Fiducials (Punktreihen auf der Glasplatte) dürfen nicht verdeckt sein. Nach
der Referenzierung müssen die Fiducials im Fenster [Aktuelles Bild] grün darge-
stellt werden. Ist dies nicht der Fall, so kann dies folgende Ursachen haben:
3BA00207 Betriebsanleitung HR 600_2 | Rev. 3 | 22.02.2018
Aktuelles Bild
Ein-
Modus
Ausschalten
Fadenkreuz Positionen verwalten
. Verfahrweg der Achsen freihalten!
Stil
Fahre zur Position
speichern
Position
63 / 167
