6 | Funktionsbeschreibung
Profil-Bibliothek
Bibliothek
Profilsuche
Vorlagen anzeigen
Profilparameter
Einfügen
Löschen
Dubletten suchen
Überschreiben
Kalibrierwert zurücksetzen
Aktivieren
Kommentar
Aktuelle Parameter
Arbeitsanweisung anzeigen
Löten
Platzieren
Profil-Bibliothek
Archiv
Zielposition speichern

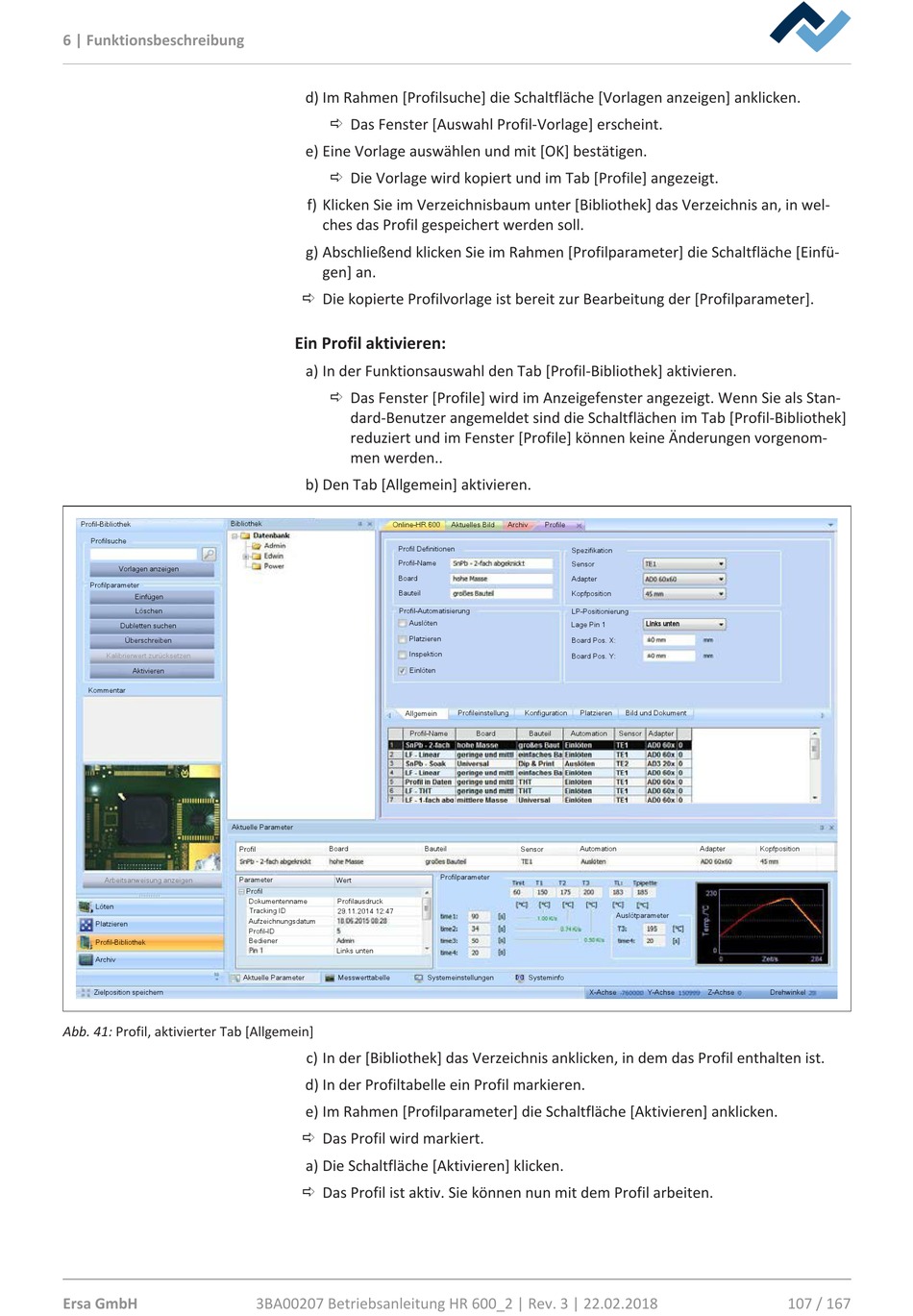

Abb. 41: Profil, aktivierter Tab [Allgemein]
Ersa GmbH
d) Im Rahmen [Profilsuche] die Schaltfläche [Vorlagen anzeigen] anklicken.
ð Das Fenster [Auswahl Profil-Vorlage] erscheint.
e) Eine Vorlage auswählen und mit [OK] bestätigen.
ð Die Vorlage wird kopiert und im Tab [Profile] angezeigt.
f) Klicken Sie im Verzeichnisbaum unter [Bibliothek] das Verzeichnis an, in wel-
ches das Profil gespeichert werden soll.
g) Abschließend klicken Sie im Rahmen [Profilparameter] die Schaltfläche [Einfü-
gen] an.
ð Die kopierte Profilvorlage ist bereit zur Bearbeitung der [Profilparameter].
Ein Profil aktivieren:
a) In der Funktionsauswahl den Tab [Profil-Bibliothek] aktivieren.
ð Das Fenster [Profile] wird im Anzeigefenster angezeigt. Wenn Sie als Stan-
dard-Benutzer angemeldet sind die Schaltflächen im Tab [Profil-Bibliothek]
reduziert und im Fenster [Profile] können keine Änderungen vorgenom-
men werden..
b) Den Tab [Allgemein] aktivieren.
Online-HR 600
Profil Definitionen
Profil-Name
Board
Bauteil
Profil-Automatisierung
Auslöten
Platzieren
Inspektion
Einlöten
Allgemein
Profil-Name
Profil
Board
Parameter
Wert
Profil
Dokumentenname
Profilausdruck
Tracking ID
29.11.2014 12:47
Aufzeichnungsdatum
Profil-ID
Bediener
Links unten
Aktuelle Parameter
Messwerttabelle
c) In der [Bibliothek] das Verzeichnis anklicken, in dem das Profil enthalten ist.
d) In der Profiltabelle ein Profil markieren.
e) Im Rahmen [Profilparameter] die Schaltfläche [Aktivieren] anklicken.
ð Das Profil wird markiert.
a) Die Schaltfläche [Aktivieren] klicken.
ð Das Profil ist aktiv. Sie können nun mit dem Profil arbeiten.
3BA00207 Betriebsanleitung HR 600_2 | Rev. 3 | 22.02.2018
Aktuelles Bild
Archiv
Profile
Spezifikation
Sensor
Adapter
Kopfposition
LP-Positionierung
Lage Pin 1
Board Pos. X:
Board Pos. Y:
Profileinstellung
Konfiguration
Platzieren
Board
Bauteil
Automation
Bauteil
Automation
Sensor
Profilparameter
Systemeinstellungen
Systeminfo
X-Achse
Links unten
Bild und Dokument
Sensor Adapter
Adapter
Kopfposition
Auslötparameter
Y-Achse
Z-Achse
Drehwinkel
107 / 167
