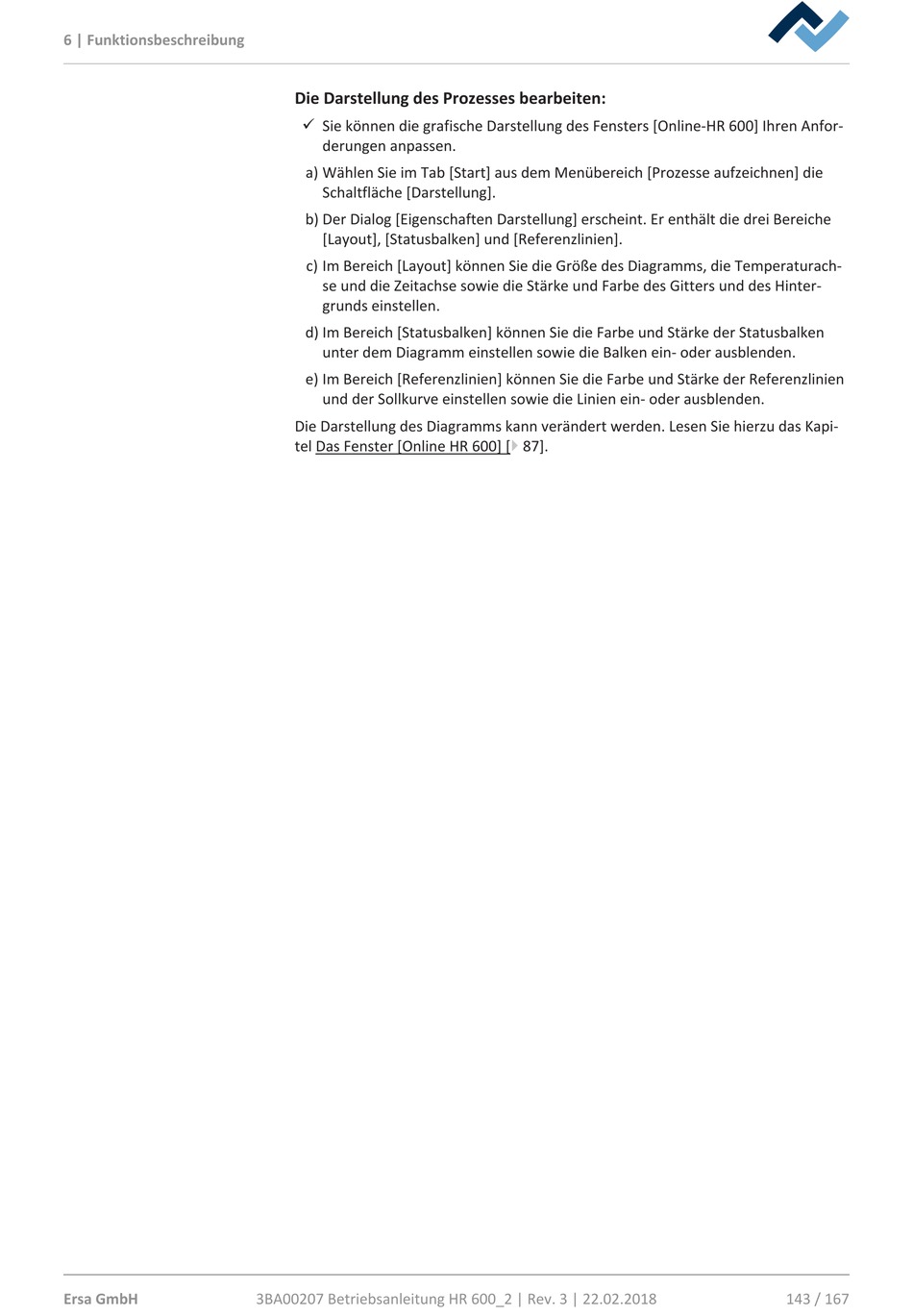

6 | Funktionsbeschreibung
Ersa GmbH
Die Darstellung des Prozesses bearbeiten:
ü Sie können die grafische Darstellung des Fensters [Online-HR 600] Ihren Anfor-
derungen anpassen.
a) Wählen Sie im Tab [Start] aus dem Menübereich [Prozesse aufzeichnen] die
Schaltfläche [Darstellung].
b) Der Dialog [Eigenschaften Darstellung] erscheint. Er enthält die drei Bereiche
[Layout], [Statusbalken] und [Referenzlinien].
c) Im Bereich [Layout] können Sie die Größe des Diagramms, die Temperaturach-
se und die Zeitachse sowie die Stärke und Farbe des Gitters und des Hinter-
grunds einstellen.
d) Im Bereich [Statusbalken] können Sie die Farbe und Stärke der Statusbalken
unter dem Diagramm einstellen sowie die Balken ein- oder ausblenden.
e) Im Bereich [Referenzlinien] können Sie die Farbe und Stärke der Referenzlinien
und der Sollkurve einstellen sowie die Linien ein- oder ausblenden.
Die Darstellung des Diagramms kann verändert werden. Lesen Sie hierzu das Kapi-
tel Das Fenster [Online HR 600] [} 87].
3BA00207 Betriebsanleitung HR 600_2 | Rev. 3 | 22.02.2018
143 / 167
