ersa HR 600/2 Originalbetriebsanleitung Seite 34

4 | Transport, Montage, Lagerung, Entsorgung
1

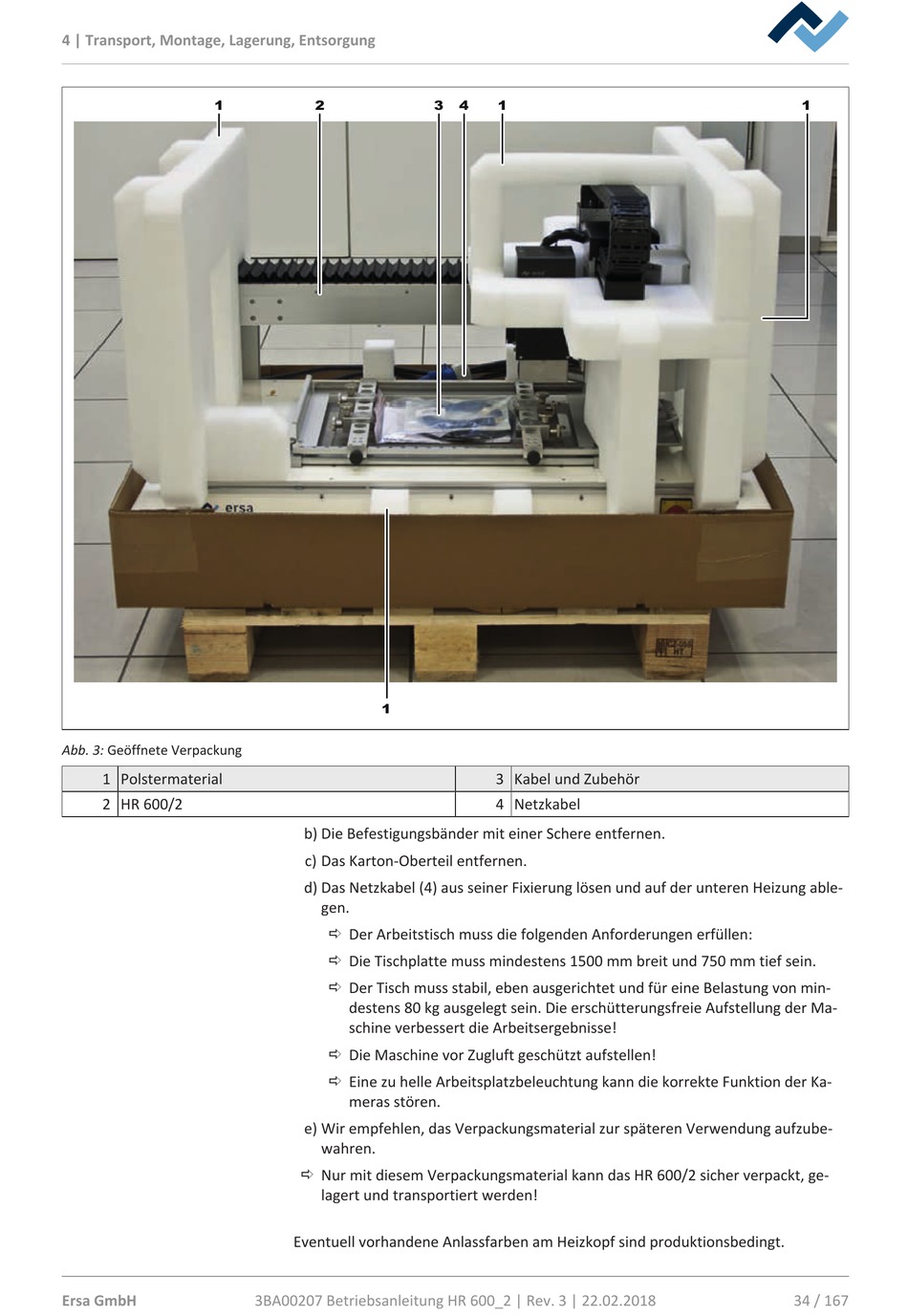

Abb. 3: Geöffnete Verpackung
1 Polstermaterial
2 HR 600/2
Ersa GmbH
2
1
b) Die Befestigungsbänder mit einer Schere entfernen.
c) Das Karton-Oberteil entfernen.
d) Das Netzkabel (4) aus seiner Fixierung lösen und auf der unteren Heizung able-
gen.
ð Der Arbeitstisch muss die folgenden Anforderungen erfüllen:
ð Die Tischplatte muss mindestens 1500 mm breit und 750 mm tief sein.
ð Der Tisch muss stabil, eben ausgerichtet und für eine Belastung von min-
destens 80 kg ausgelegt sein. Die erschütterungsfreie Aufstellung der Ma-
schine verbessert die Arbeitsergebnisse!
ð Die Maschine vor Zugluft geschützt aufstellen!
ð Eine zu helle Arbeitsplatzbeleuchtung kann die korrekte Funktion der Ka-
meras stören.
e) Wir empfehlen, das Verpackungsmaterial zur späteren Verwendung aufzube-
wahren.
ð Nur mit diesem Verpackungsmaterial kann das HR 600/2 sicher verpackt, ge-
lagert und transportiert werden!
Eventuell vorhandene Anlassfarben am Heizkopf sind produktionsbedingt.
3BA00207 Betriebsanleitung HR 600_2 | Rev. 3 | 22.02.2018
3 4 1
3 Kabel und Zubehör
4 Netzkabel
1
34 / 167
