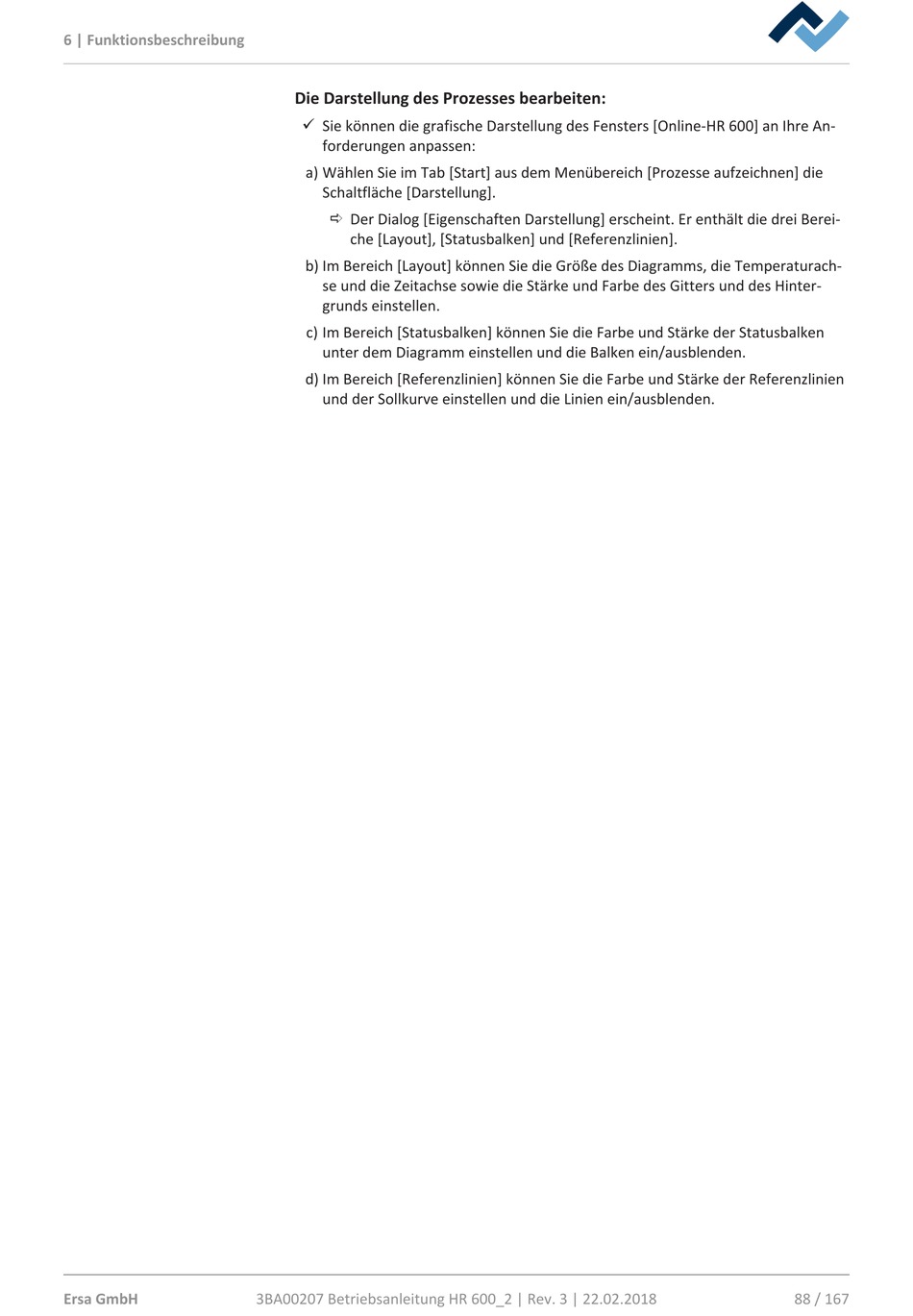

6 | Funktionsbeschreibung
Ersa GmbH

Die Darstellung des Prozesses bearbeiten:

ü Sie können die grafische Darstellung des Fensters [Online-HR 600] an Ihre An-
forderungen anpassen:
a) Wählen Sie im Tab [Start] aus dem Menübereich [Prozesse aufzeichnen] die
Schaltfläche [Darstellung].
ð Der Dialog [Eigenschaften Darstellung] erscheint. Er enthält die drei Berei-
che [Layout], [Statusbalken] und [Referenzlinien].
b) Im Bereich [Layout] können Sie die Größe des Diagramms, die Temperaturach-
se und die Zeitachse sowie die Stärke und Farbe des Gitters und des Hinter-
grunds einstellen.
c) Im Bereich [Statusbalken] können Sie die Farbe und Stärke der Statusbalken
unter dem Diagramm einstellen und die Balken ein/ausblenden.
d) Im Bereich [Referenzlinien] können Sie die Farbe und Stärke der Referenzlinien
und der Sollkurve einstellen und die Linien ein/ausblenden.
3BA00207 Betriebsanleitung HR 600_2 | Rev. 3 | 22.02.2018 88 / 167
