9 | Wartung und Instandhaltung
Start Kamera und Licht Platzieren
Ins Profil
Heizkopf Heizkopf
Anfahren Speichern
zum Laser zur Kamera
speichern
Referenzpunkte Zielposition
Abb. 60: Das Menü [Platzieren]
Ersa GmbH

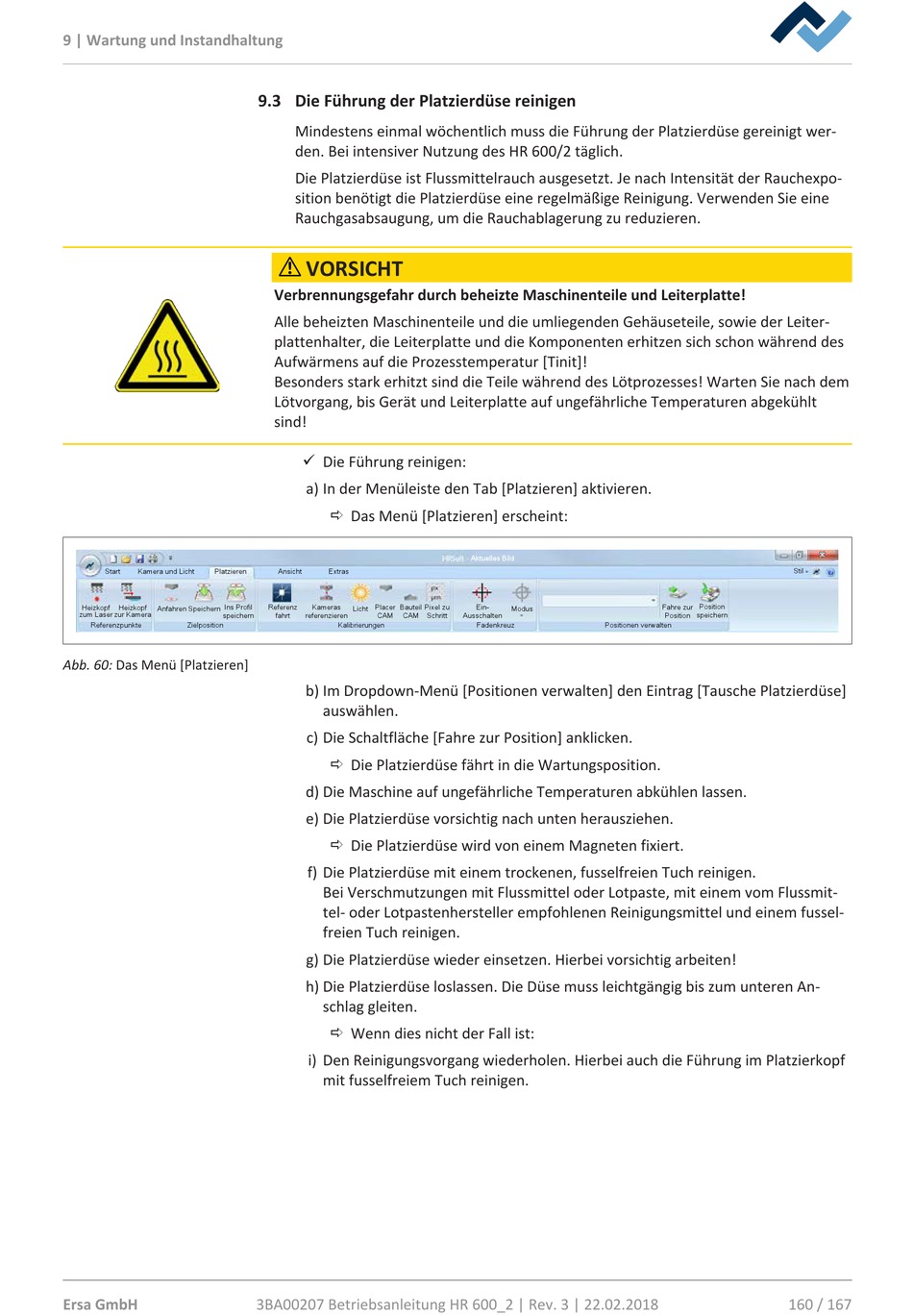

9.3 Die Führung der Platzierdüse reinigen
Mindestens einmal wöchentlich muss die Führung der Platzierdüse gereinigt wer-
den. Bei intensiver Nutzung des HR 600/2 täglich.
Die Platzierdüse ist Flussmittelrauch ausgesetzt. Je nach Intensität der Rauchexpo-
sition benötigt die Platzierdüse eine regelmäßige Reinigung. Verwenden Sie eine
Rauchgasabsaugung, um die Rauchablagerung zu reduzieren.
VORSICHT
Verbrennungsgefahr durch beheizte Maschinenteile und Leiterplatte!
Alle beheizten Maschinenteile und die umliegenden Gehäuseteile, sowie der Leiter-
plattenhalter, die Leiterplatte und die Komponenten erhitzen sich schon während des
Aufwärmens auf die Prozesstemperatur [Tinit]!
Besonders stark erhitzt sind die Teile während des Lötprozesses! Warten Sie nach dem
Lötvorgang, bis Gerät und Leiterplatte auf ungefährliche Temperaturen abgekühlt
sind!
ü Die Führung reinigen:
a) In der Menüleiste den Tab [Platzieren] aktivieren.
ð Das Menü [Platzieren] erscheint:
Ansicht Extras
Referenz Kameras Placer Bauteil Pixel zu
Licht
fahrt referenzieren CAM CAM Schritt
Kalibrierungen
b) Im Dropdown-Menü [Positionen verwalten] den Eintrag [Tausche Platzierdüse]
auswählen.
c) Die Schaltfläche [Fahre zur Position] anklicken.
ð Die Platzierdüse fährt in die Wartungsposition.
d) Die Maschine auf ungefährliche Temperaturen abkühlen lassen.
e) Die Platzierdüse vorsichtig nach unten herausziehen.
ð Die Platzierdüse wird von einem Magneten fixiert.
f) Die Platzierdüse mit einem trockenen, fusselfreien Tuch reinigen.
Bei Verschmutzungen mit Flussmittel oder Lotpaste, mit einem vom Flussmit-
tel- oder Lotpastenhersteller empfohlenen Reinigungsmittel und einem fussel-
freien Tuch reinigen.
g) Die Platzierdüse wieder einsetzen. Hierbei vorsichtig arbeiten!
h) Die Platzierdüse loslassen. Die Düse muss leichtgängig bis zum unteren An-
schlag gleiten.
ð Wenn dies nicht der Fall ist:
i) Den Reinigungsvorgang wiederholen. Hierbei auch die Führung im Platzierkopf
mit fusselfreiem Tuch reinigen.
3BA00207 Betriebsanleitung HR 600_2 | Rev. 3 | 22.02.2018
Aktuelles Bild
Ein-
Modus
Ausschalten
Fadenkreuz Positionen verwalten
Stil
Fahre zur Position
speichern
Position
