5 | Inbetriebnahme
Ersa GmbH

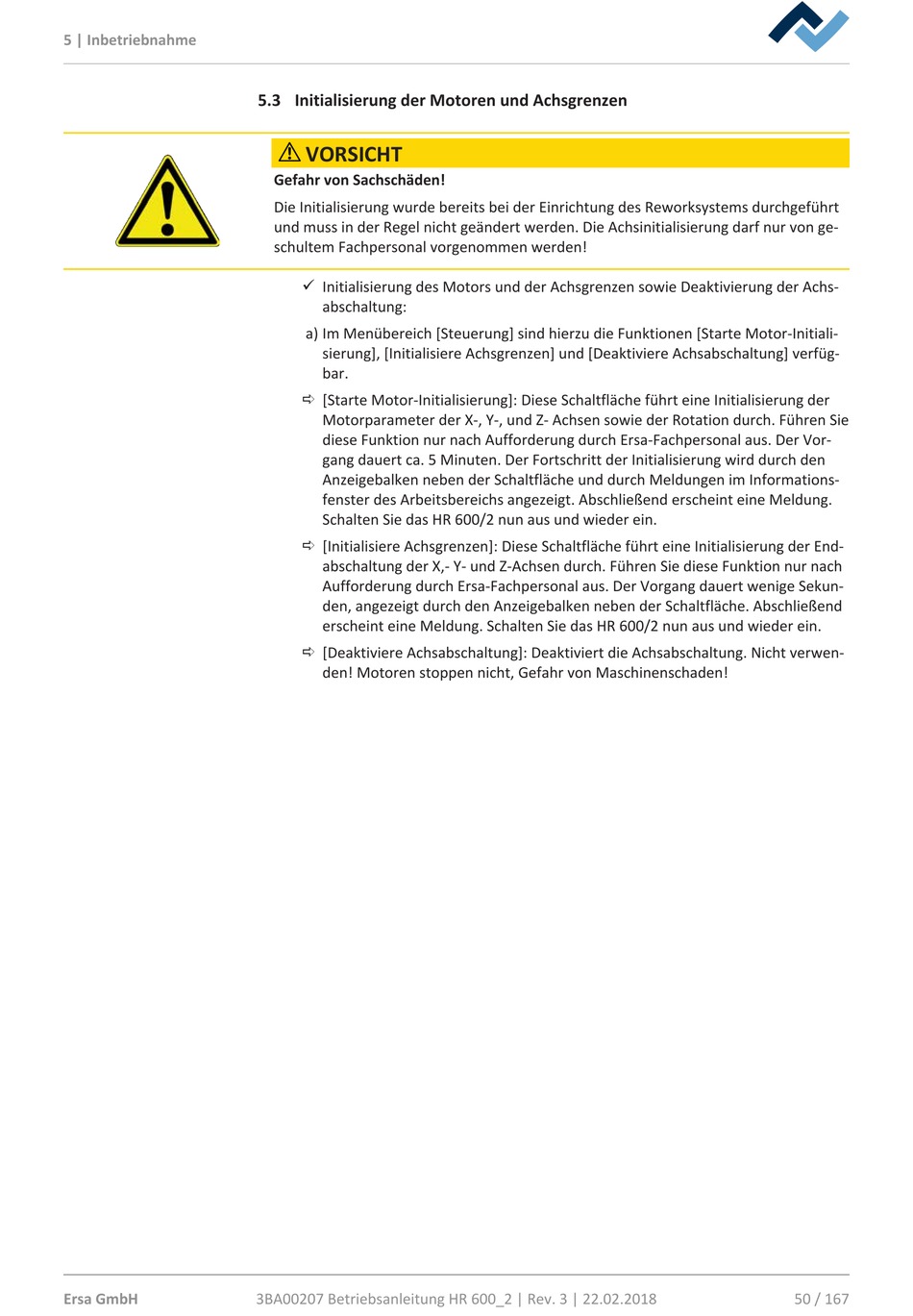

5.3 Initialisierung der Motoren und Achsgrenzen

VORSICHT
Gefahr von Sachschäden!
Die Initialisierung wurde bereits bei der Einrichtung des Reworksystems durchgeführt
und muss in der Regel nicht geändert werden. Die Achsinitialisierung darf nur von ge-
schultem Fachpersonal vorgenommen werden!
ü Initialisierung des Motors und der Achsgrenzen sowie Deaktivierung der Achs-
abschaltung:
a) Im Menübereich [Steuerung] sind hierzu die Funktionen [Starte Motor-Initiali-
sierung], [Initialisiere Achsgrenzen] und [Deaktiviere Achsabschaltung] verfüg-
bar.
ð [Starte Motor-Initialisierung]: Diese Schaltfläche führt eine Initialisierung der
Motorparameter der X-, Y-, und Z- Achsen sowie der Rotation durch. Führen Sie
diese Funktion nur nach Aufforderung durch Ersa-Fachpersonal aus. Der Vor-
gang dauert ca. 5 Minuten. Der Fortschritt der Initialisierung wird durch den
Anzeigebalken neben der Schaltfläche und durch Meldungen im Informations-
fenster des Arbeitsbereichs angezeigt. Abschließend erscheint eine Meldung.
Schalten Sie das HR 600/2 nun aus und wieder ein.
ð [Initialisiere Achsgrenzen]: Diese Schaltfläche führt eine Initialisierung der End-
abschaltung der X,- Y- und Z-Achsen durch. Führen Sie diese Funktion nur nach
Aufforderung durch Ersa-Fachpersonal aus. Der Vorgang dauert wenige Sekun-
den, angezeigt durch den Anzeigebalken neben der Schaltfläche. Abschließend
erscheint eine Meldung. Schalten Sie das HR 600/2 nun aus und wieder ein.
ð [Deaktiviere Achsabschaltung]: Deaktiviert die Achsabschaltung. Nicht verwen-
den! Motoren stoppen nicht, Gefahr von Maschinenschaden!
3BA00207 Betriebsanleitung HR 600_2 | Rev. 3 | 22.02.2018 50 / 167
