9 | Wartung und Instandhaltung
Ersa GmbH

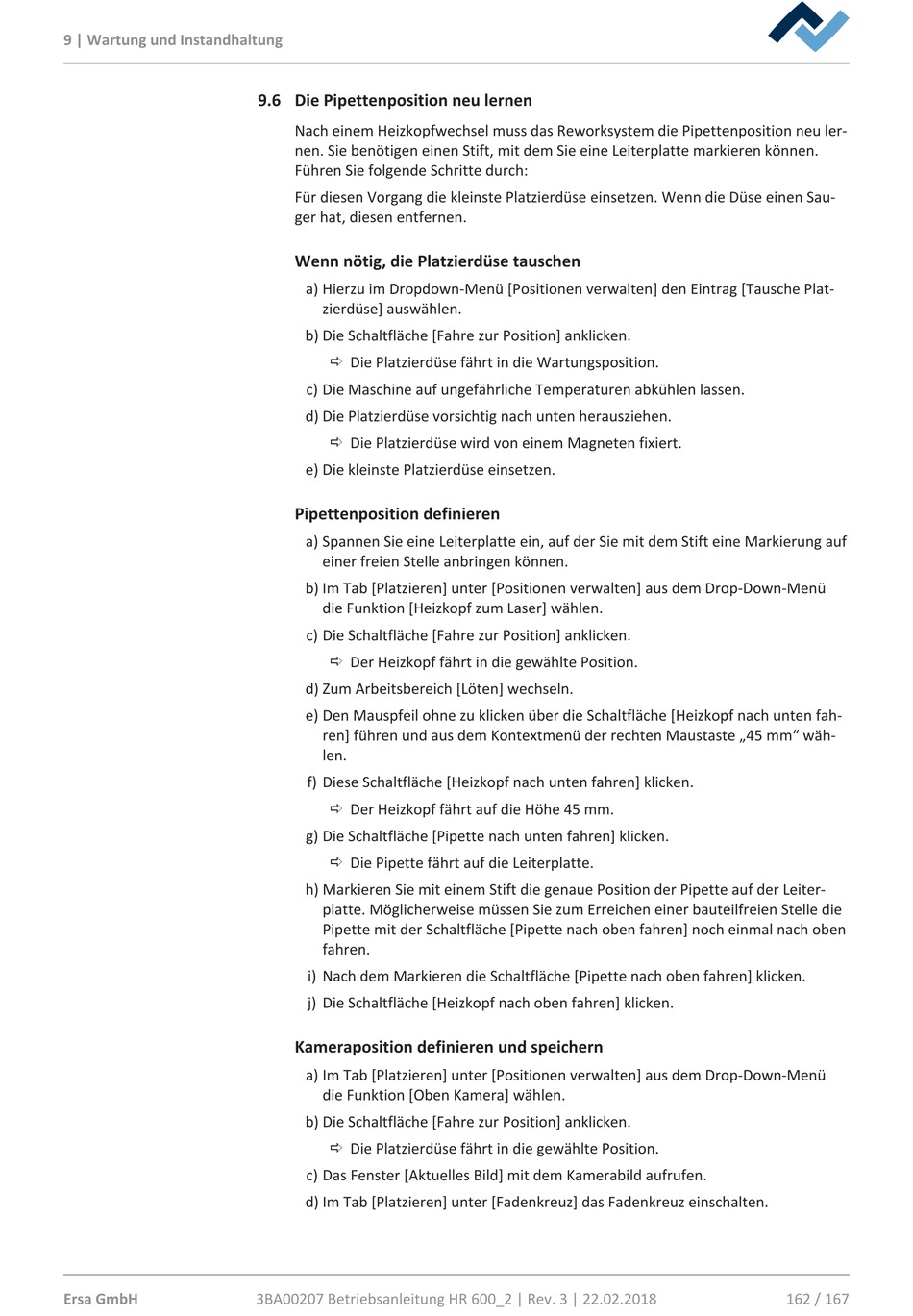

9.6 Die Pipettenposition neu lernen

Nach einem Heizkopfwechsel muss das Reworksystem die Pipettenposition neu ler-
nen. Sie benötigen einen Stift, mit dem Sie eine Leiterplatte markieren können.
Führen Sie folgende Schritte durch:
Für diesen Vorgang die kleinste Platzierdüse einsetzen. Wenn die Düse einen Sau-
ger hat, diesen entfernen.
Wenn nötig, die Platzierdüse tauschen
a) Hierzu im Dropdown-Menü [Positionen verwalten] den Eintrag [Tausche Plat-
zierdüse] auswählen.
b) Die Schaltfläche [Fahre zur Position] anklicken.
ð Die Platzierdüse fährt in die Wartungsposition.
c) Die Maschine auf ungefährliche Temperaturen abkühlen lassen.
d) Die Platzierdüse vorsichtig nach unten herausziehen.
ð Die Platzierdüse wird von einem Magneten fixiert.
e) Die kleinste Platzierdüse einsetzen.

Pipettenposition definieren

a) Spannen Sie eine Leiterplatte ein, auf der Sie mit dem Stift eine Markierung auf
einer freien Stelle anbringen können.
b) Im Tab [Platzieren] unter [Positionen verwalten] aus dem Drop-Down-Menü
die Funktion [Heizkopf zum Laser] wählen.
c) Die Schaltfläche [Fahre zur Position] anklicken.
ð Der Heizkopf fährt in die gewählte Position.
d) Zum Arbeitsbereich [Löten] wechseln.
e) Den Mauspfeil ohne zu klicken über die Schaltfläche [Heizkopf nach unten fah-
ren] führen und aus dem Kontextmenü der rechten Maustaste „45 mm" wäh-
len.
f) Diese Schaltfläche [Heizkopf nach unten fahren] klicken.
ð Der Heizkopf fährt auf die Höhe 45 mm.
g) Die Schaltfläche [Pipette nach unten fahren] klicken.
ð Die Pipette fährt auf die Leiterplatte.
h) Markieren Sie mit einem Stift die genaue Position der Pipette auf der Leiter-
platte. Möglicherweise müssen Sie zum Erreichen einer bauteilfreien Stelle die
Pipette mit der Schaltfläche [Pipette nach oben fahren] noch einmal nach oben
fahren.
i) Nach dem Markieren die Schaltfläche [Pipette nach oben fahren] klicken.
j) Die Schaltfläche [Heizkopf nach oben fahren] klicken.

Kameraposition definieren und speichern

a) Im Tab [Platzieren] unter [Positionen verwalten] aus dem Drop-Down-Menü
die Funktion [Oben Kamera] wählen.
b) Die Schaltfläche [Fahre zur Position] anklicken.
ð Die Platzierdüse fährt in die gewählte Position.
c) Das Fenster [Aktuelles Bild] mit dem Kamerabild aufrufen.
d) Im Tab [Platzieren] unter [Fadenkreuz] das Fadenkreuz einschalten.
3BA00207 Betriebsanleitung HR 600_2 | Rev. 3 | 22.02.2018 162 / 167
