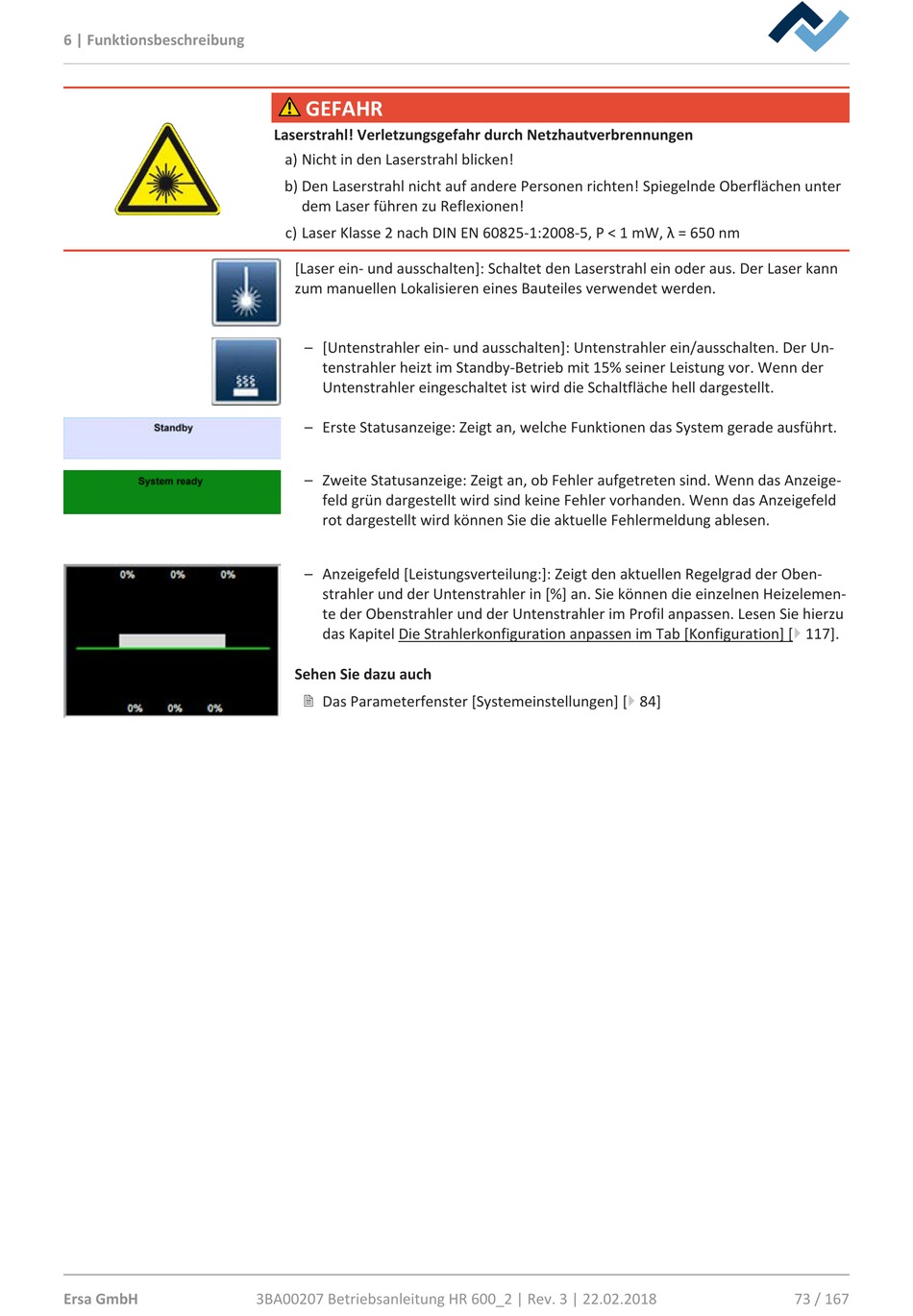

ersa HR 600/2 Originalbetriebsanleitung Seite 73

6 | Funktionsbeschreibung
Ersa GmbH
GEFAHR
Laserstrahl! Verletzungsgefahr durch Netzhautverbrennungen
a) Nicht in den Laserstrahl blicken!
b) Den Laserstrahl nicht auf andere Personen richten! Spiegelnde Oberflächen unter
dem Laser führen zu Reflexionen!
c) Laser Klasse 2 nach DIN EN 60825-1:2008-5, P < 1 mW, λ = 650 nm
[Laser ein- und ausschalten]: Schaltet den Laserstrahl ein oder aus. Der Laser kann
zum manuellen Lokalisieren eines Bauteiles verwendet werden.
– [Untenstrahler ein- und ausschalten]: Untenstrahler ein/ausschalten. Der Un-
tenstrahler heizt im Standby-Betrieb mit 15% seiner Leistung vor. Wenn der
Untenstrahler eingeschaltet ist wird die Schaltfläche hell dargestellt.
– Erste Statusanzeige: Zeigt an, welche Funktionen das System gerade ausführt.
– Zweite Statusanzeige: Zeigt an, ob Fehler aufgetreten sind. Wenn das Anzeige-
feld grün dargestellt wird sind keine Fehler vorhanden. Wenn das Anzeigefeld
rot dargestellt wird können Sie die aktuelle Fehlermeldung ablesen.
– Anzeigefeld [Leistungsverteilung:]: Zeigt den aktuellen Regelgrad der Oben-
strahler und der Untenstrahler in [%] an. Sie können die einzelnen Heizelemen-
te der Obenstrahler und der Untenstrahler im Profil anpassen. Lesen Sie hierzu
das Kapitel Die Strahlerkonfiguration anpassen im Tab [Konfiguration] [} 117].
Sehen Sie dazu auch
2 Das Parameterfenster [Systemeinstellungen] [} 84]
