IT

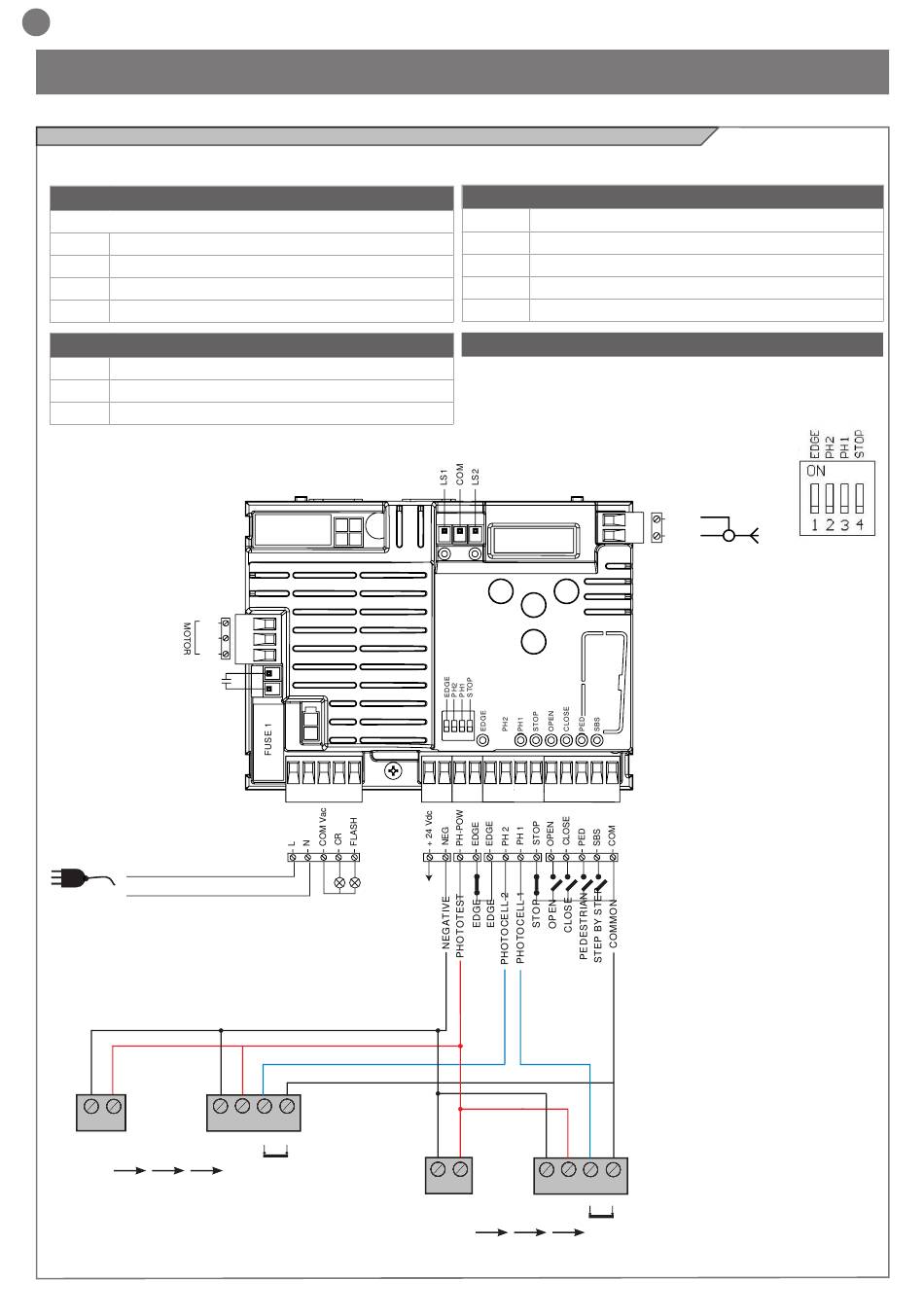

4 - INSTALLAZIONE DEL PRODOTTO

4.1 - Collegamenti elettrici

ATTENZIONE - Prima di effettuare i collegamenti verificare che la centrale non sia alimentata
CONNETTORE MOTORE
Morsettiera collegamenti alimentazione
L1 Fase motore
COM Comune motore
L2 Fase motore
COND Condensatore motore
COLLEGAMENTO FINECORSA MOTORE
Ingresso finecorsa 1
LS1
Comune finecorsa
COM
Ingresso finecorsa 2
LS2
COM
COND
L
N
1 2
GND 12/24
_
AC/DC
TX
PH2
6
FUSE 2
L1
L2
1 2 3 4
GND 12/24 COM OUT
_
AC/DC
NC
RX
CONNETTORE ALIMENTAZIONI
Fase alimentazione 230 Vac (120 Vac) 50-60 Hz
L
Neutro alimentazione 230 Vac (120 Vac) 50-60 Hz
N
COM Vac Comune delle uscite "CR" e "FLASH"
CR
Lampada di cortesia, 230 Vac (120 Vac) 100 W
FLASH
Lampeggiante, 230 Vac (120 Vac) 40 W
SELETTORE DIP SWITCH
Settato su "ON" disabilita gli ingressi EDGE, PH2, PH1, STOP.
Elimina la necessita' di ponticellare gli ingressi su morsettiera.
ATTENZIONE - con dip switch in ON le sicurezze
collegate sono escluse
MENU
UP DOWN
SBS
OUTPUT
24 Vdc
2 1 2 3 4
1
GND 12/24
COM OUT
GND 12/24
_
_
AC/DC
AC/DC
TX
RX
PH1
SHIELD
ANT
NC
