4 - INSTALAÇÃO DO PRODUTO

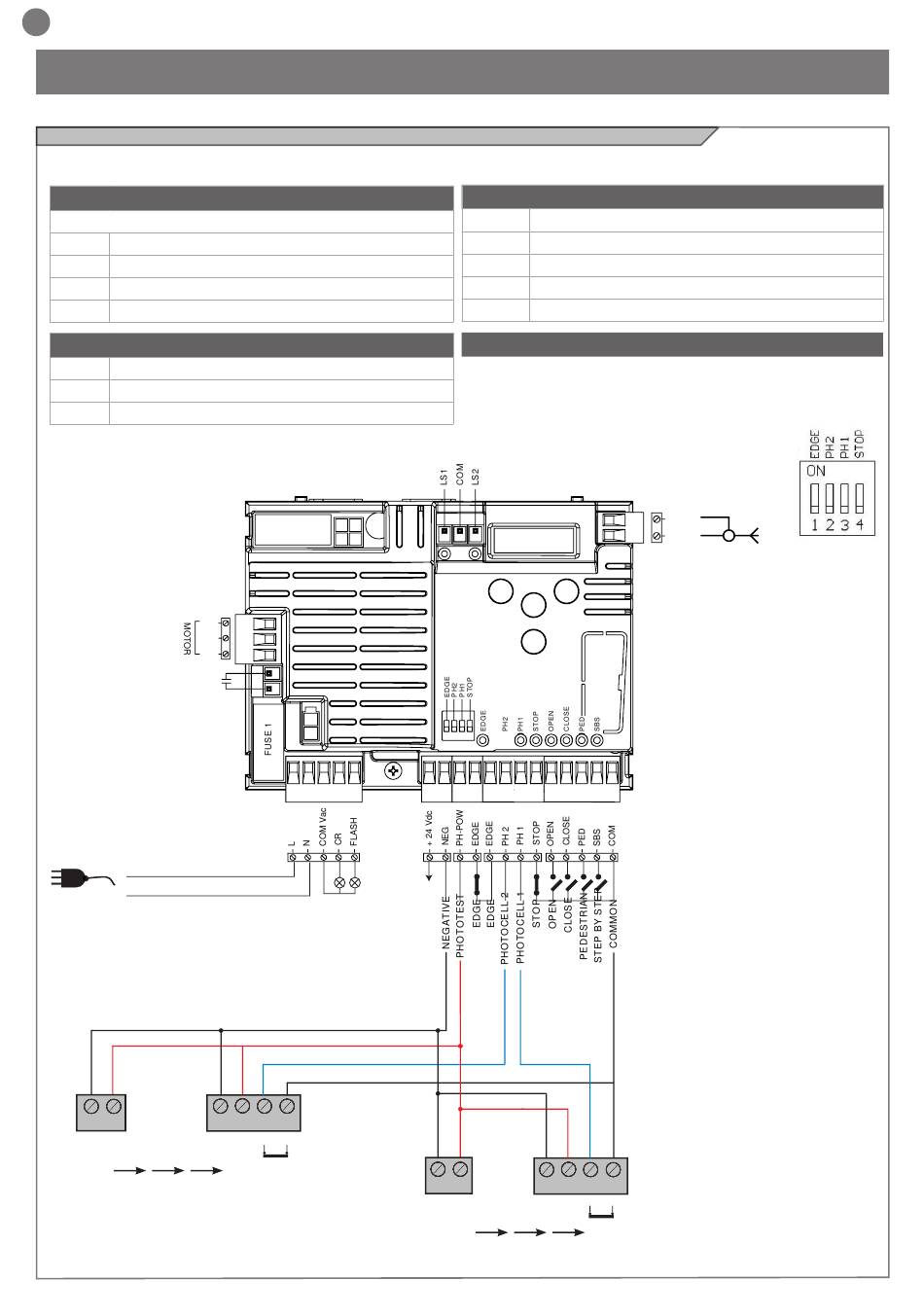

4.1 - Ligações elétricas
ATENÇÃO - Antes de fazer as ligações, verificar se a unidade não está ligada à alimentação elétrica.
CONECTOR DO MOTOR
Placa de bornes ligações alimentação
L1 Fase do motor
COM Comum do motor
L2 Fase do motor
COND Capacitor do motor
MOTOR LIMIT SWITCH CONEXÃO
Entrada do fim de curso 1
LS1
Comum fim de curso
COM
Entrada do fim de curso 2
LS2
COND
L
N
1 2
GND 12/24
_
AC/DC
TX
PH2
66
FUSE 2
L1
COM
L2
1 2 3 4
GND 12/24 COM OUT
_
AC/DC
NC
RX
CONECTOR DAS ALIMENTAÇÕES
Fase da alimentação 230 Vac (120 Vac) 50-60 Hz
L
Neutro da alimentação 230 Vac (120 Vac) 50-60 Hz
N
COM Vac Comum das saídas "CR" e "FLASH"
CR
Luz de cortesia, 230 Vac (120 Vac) 100 W
FLASH Luz de sinalização, 230 Vac (120 Vac) 40 W
SELETOR COMUTADOR DIP
Se configurado "ON" desabilida as entradas EDGE, PH2, PH1,
STOP. Elimina a necessidade de ligar diretamente as entradas na
placa de bornes.
ATENÇÃO - com comutador DIP em ON as
seguranças ligadas ficam desativadas
MENU
UP DOWN
SBS
OUTPUT
24 Vdc
2 1 2 3 4
1
GND 12/24
COM OUT
GND 12/24
_
_
AC/DC
AC/DC
TX
RX
PH1
SHIELD
ANT
NC
