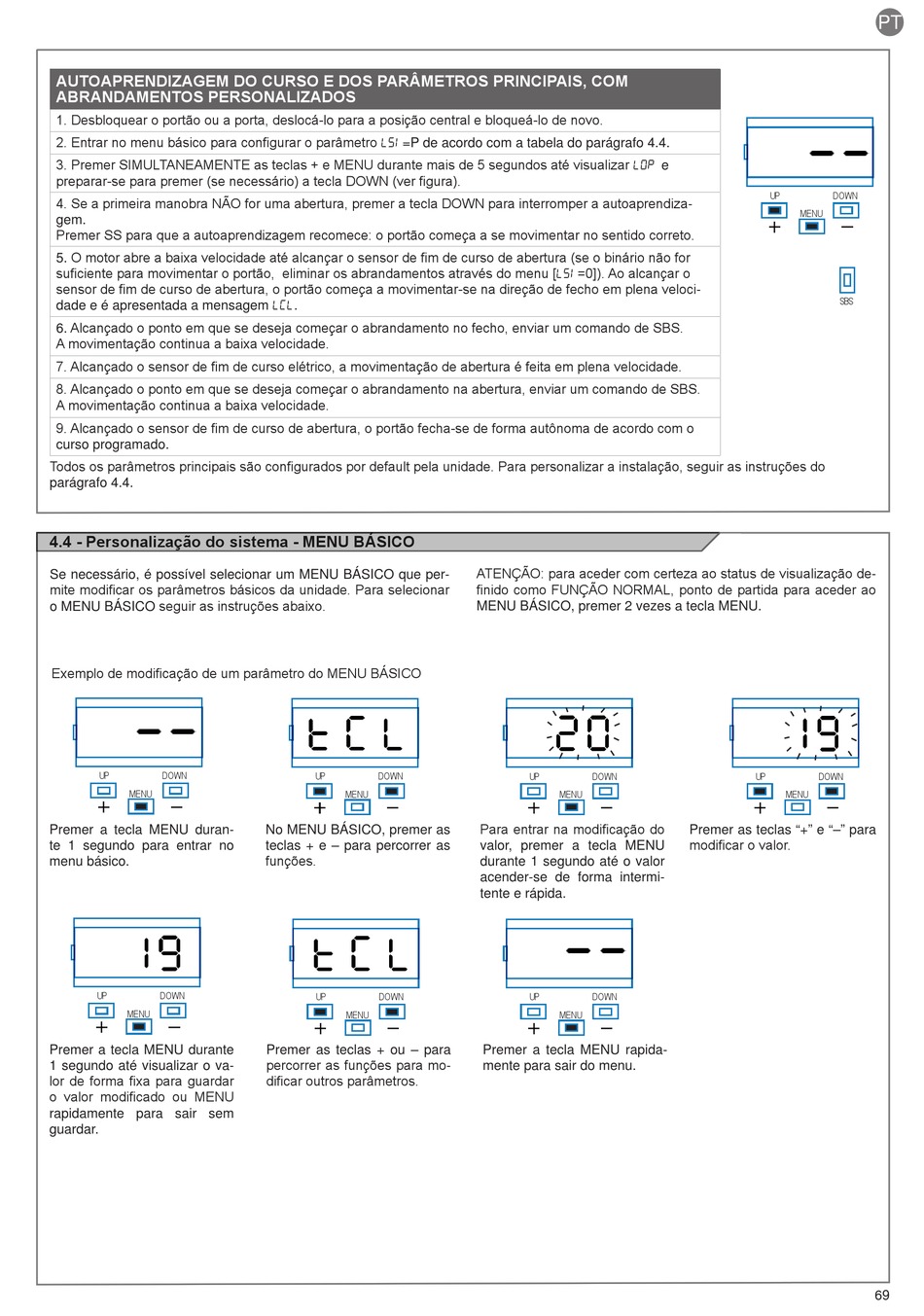

Key Automation CT102 Anleitungen Und Hinweise Zu Installation Und Einsatz Seite 69

AUTOAPRENDIZAGEM DO CURSO E DOS PARÂMETROS PRINCIPAIS, COM
ABRANDAMENTOS PERSONALIZADOS
1. Desbloquear o portão ou a porta, deslocá-lo para a posição central e bloqueá-lo de novo.
2. Entrar no menu básico para configurar o parâmetro LSI=P de acordo com a tabela do parágrafo 4.4.
3. Premer SIMULTANEAMENTE as teclas + e MENU durante mais de 5 segundos até visualizar LOP e
preparar-se para premer (se necessário) a tecla DOWN (ver figura).
4. Se a primeira manobra NÃO for uma abertura, premer a tecla DOWN para interromper a autoaprendiza-
gem.
Premer SS para que a autoaprendizagem recomece: o portão começa a se movimentar no sentido correto.
5. O motor abre a baixa velocidade até alcançar o sensor de fim de curso de abertura (se o binário não for
suficiente para movimentar o portão, eliminar os abrandamentos através do menu [LSI=0]). Ao alcançar o
sensor de fim de curso de abertura, o portão começa a movimentar-se na direção de fecho em plena veloci-
dade e é apresentada a mensagem LCL.
6. Alcançado o ponto em que se deseja começar o abrandamento no fecho, enviar um comando de SBS.
A movimentação continua a baixa velocidade.
7. Alcançado o sensor de fim de curso elétrico, a movimentação de abertura é feita em plena velocidade.
8. Alcançado o ponto em que se deseja começar o abrandamento na abertura, enviar um comando de SBS.
A movimentação continua a baixa velocidade.
9. Alcançado o sensor de fim de curso de abertura, o portão fecha-se de forma autônoma de acordo com o
curso programado.
Todos os parâmetros principais são configurados por default pela unidade. Para personalizar a instalação, seguir as instruções do
parágrafo 4.4.
4.4 - Personalização do sistema - MENU BÁSICO
Se necessário, é possível selecionar um MENU BÁSICO que per-
mite modificar os parâmetros básicos da unidade. Para selecionar
o MENU BÁSICO seguir as instruções abaixo.
Exemplo de modificação de um parâmetro do MENU BÁSICO
UP DOWN
MENU
Premer a tecla MENU duran-
te 1 segundo para entrar no
menu básico.
UP DOWN
MENU
Premer a tecla MENU durante
1 segundo até visualizar o va-
lor de forma fixa para guardar
o valor modificado ou MENU
rapidamente para sair sem
guardar.
UP DOWN
MENU
No MENU BÁSICO, premer as
teclas + e – para percorrer as
funções.
UP DOWN
MENU
Premer as teclas + ou – para
percorrer as funções para mo-
dificar outros parâmetros.
ATENÇÃO: para aceder com certeza ao status de visualização de-
finido como FUNÇÃO NORMAL, ponto de partida para aceder ao
MENU BÁSICO, premer 2 vezes a tecla MENU.
UP DOWN
MENU
Para entrar na modificação do
valor, premer a tecla MENU
durante 1 segundo até o valor
acender-se de forma intermi-
tente e rápida.
UP DOWN
MENU
Premer a tecla MENU rapida-
mente para sair do menu.
UP DOWN
MENU
SBS
UP DOWN
MENU
Premer as teclas "+" e "–" para
modificar o valor.
PT
69
