4 - INSTALLAZIONE DEL PRODOTTO

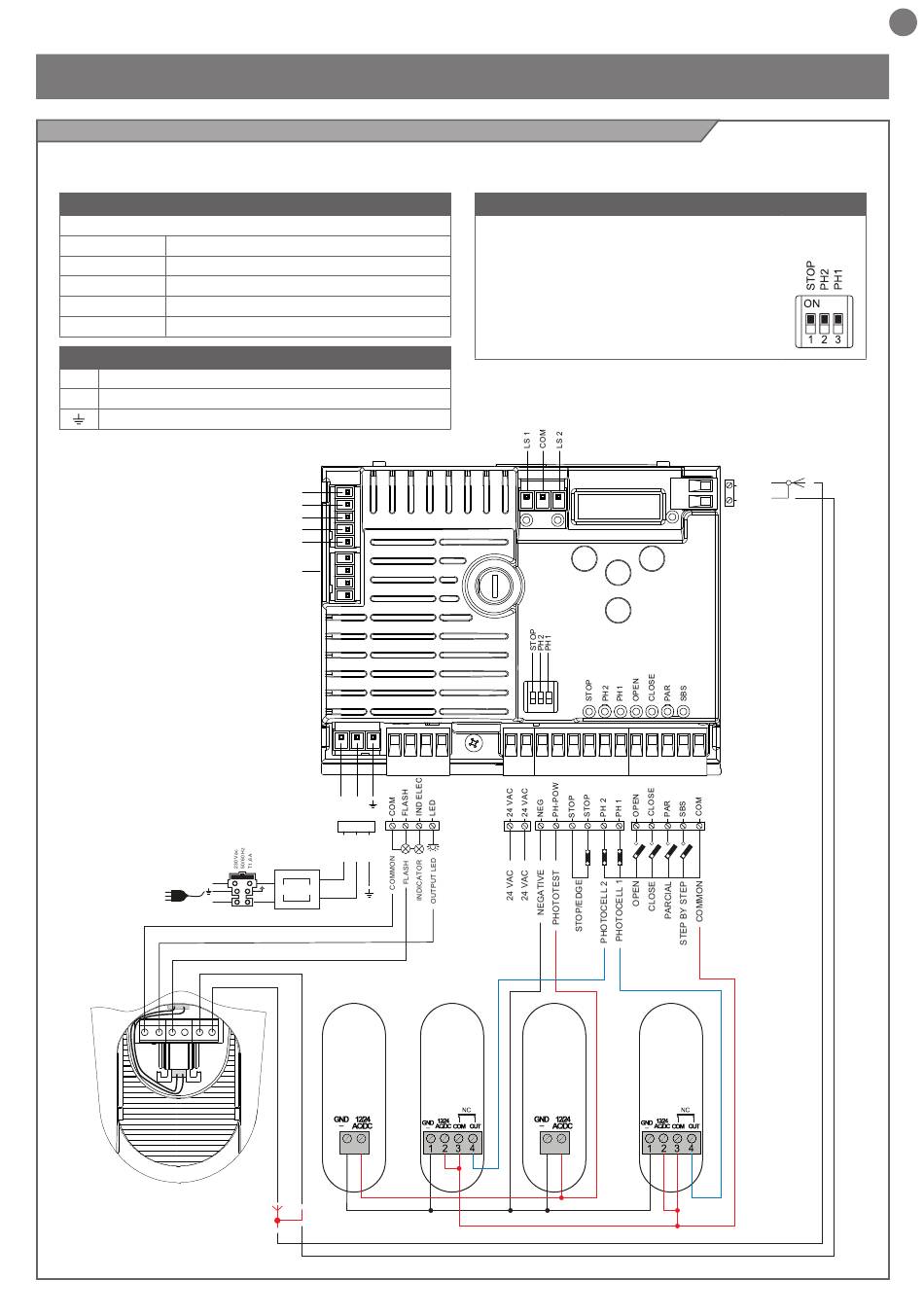

4.1 - Collegamenti elettrici

ATTENZIONE - Prima di effettuare i collegamenti verificare che la centrale non sia alimentata
COLLEGAMENTO MOTORI
Morsettiera collegamenti alimentazione
M + Alimentazione motore +
M - Alimentazione motore -
V + Alimentazione encoder
ENC Segnale encoder
NEG Massa alimentazione encoder
CONNETTORE ALIMENTAZIONI
L Fase alimentazione 230 Vac (120 Vac) 50-60 Hz
N Neutro alimentazione 230 Vac (120 Vac) 50-60 Hz
Terra
L
N
COM
LED
FLASH
M +
M -
V +
ENC
NEG
BATTERY
POWER
SUPPLY
POWER
SUPPLY
PH2
TX
1 2
SELETTORE DIP SWITCH
Settato su "ON" disabilita gli ingressi STOP, PH1, PH2
Elimina la necessita' di ponticellare gli ingressi su morsettiera.
ATTENZIONE - con dip switch in ON le
sicurezze collegate sono escluse
MENU
UP
PH2 PH1
RX TX
1 2
ANT
SHIELD
KEY
DOWN
(RADIO)
SBS
PH1
RX
IT
7
