4 - MONTAŻ PRODUKTU

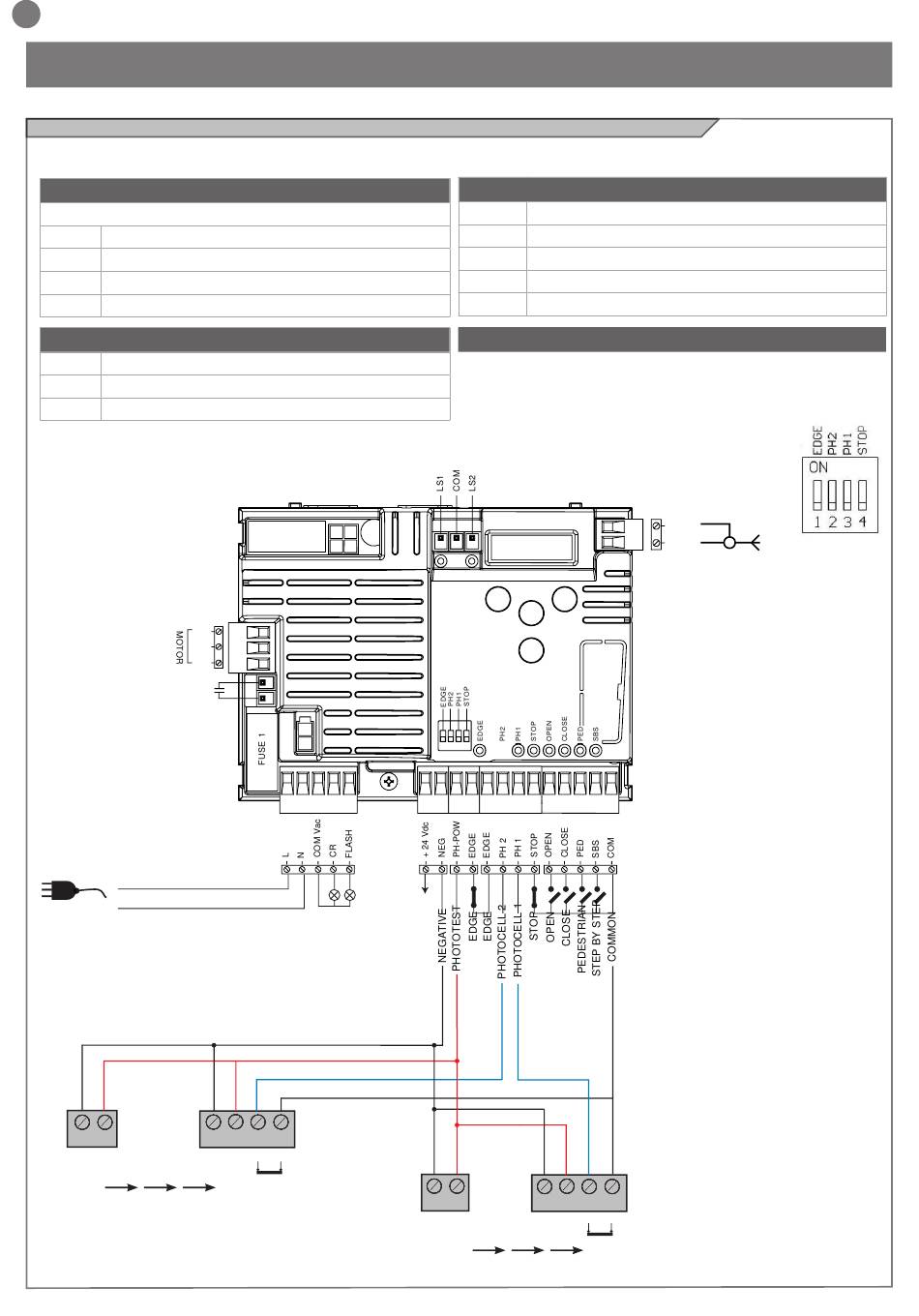

4.1 - Podłączenia elektryczne
UWAGA – przed przystąpieniem do wykonywania podłączeń sprawdzić, czy do centrali nie jest doprowadzone zasilanie
GNIAZDO SILNIKA
Listwa zaciskowa do podłączenia zasilania
L1 Faza silnika
Wspólne wyjście silnika
COM
L2 Faza silnika
COND Silnik kondensator
POŁĄCZENIE SILNIKA WYŁĄCZNIK KRAŃCOWY
Wejście wyłącznika krańcowego 1
LS1
Wspólne Wejście wyłącznika krańcowego
COM
Wejście wyłącznika krańcowego 2
LS2
COND
L
N
2
1
GND 12/24
_
AC/DC
TX
PH2
78
FUSE 2
L1
COM
L2
1 2 3 4
COM OUT
GND 12/24
_
AC/DC
NC
RX
GNIAZDA ZASILANIA
Faza zasilania 230 Vac (120 Vac) 50-60 Hz
L
Zero zasilania 230 Vac (120 Vac) 50-60 Hz
N
COM VAC Wspólne wyjście „CR" i „FLASH"
CR Światła odprowadzające, 230 Vac (120 Vac) 100 W
FLASH
Lampa ostrzegawcza 230 Vac (120 Vac) 40 W
PRZEŁĄCZNIK
Ustawienie przełącznika w położeniu ON powoduje dezaktywację
wejść EDGE, PH2, PH1, STOP. Eliminuje to konieczność mocowa-
nia zworek na wejściach listwy zaciskowej.
UWAGA – po ustawieniu przełącznika w
położeniu ON następuje wyłączenie
podłączonych zabezpieczeń
MENU
UP DOWN
SBS
OUTPUT
24 Vdc
2 1 2
1
GND 12/24
GND 12/24 COM OUT
_
_
AC/DC
AC/DC
TX
RX
PH1
SHIELD
ANT
3 4
NC
