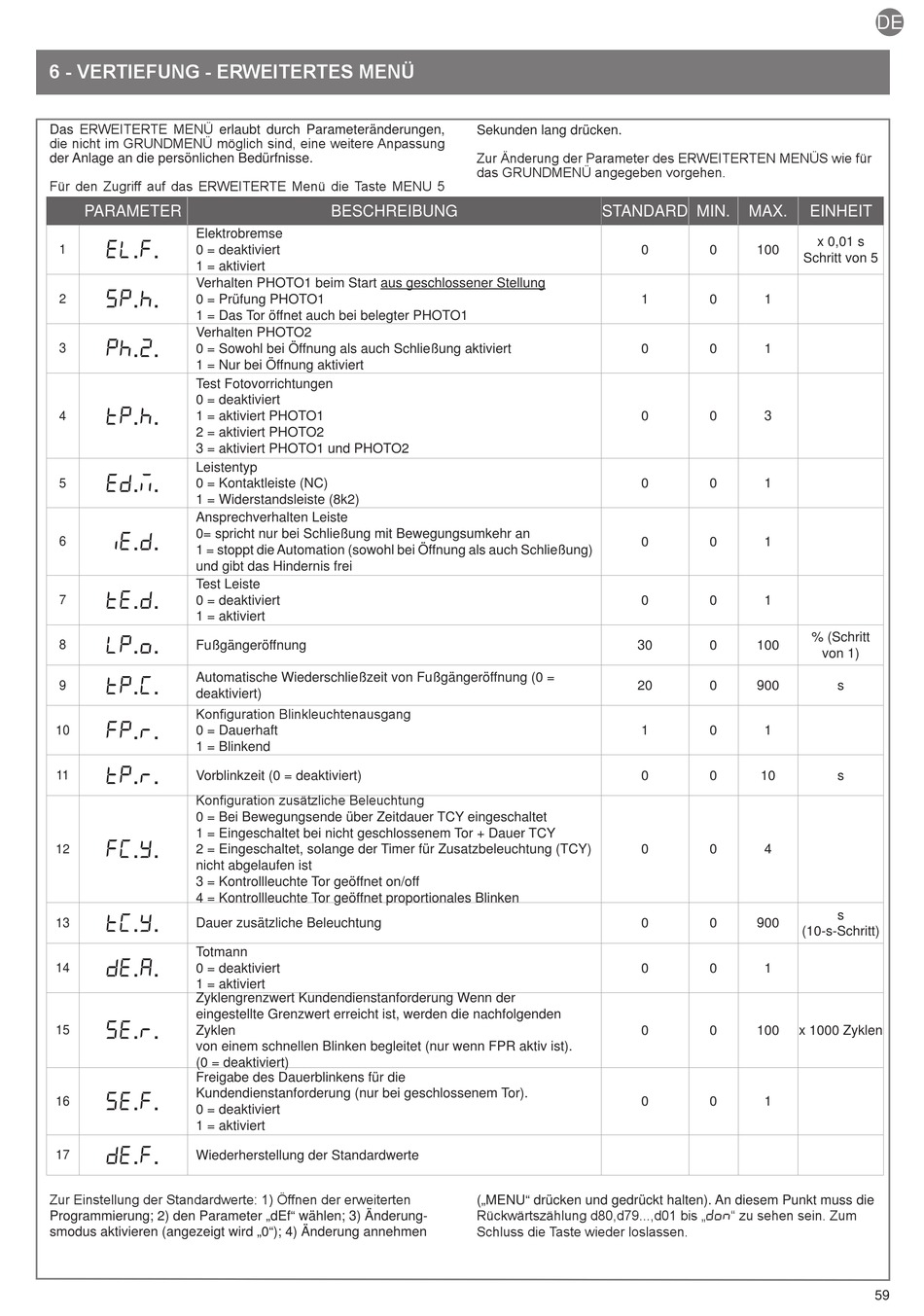

6 - VERTIEFUNG - ERWEITERTES MENÜ
Das ERWEITERTE MENÜ erlaubt durch Parameteränderungen,
die nicht im GRUNDMENÜ möglich sind, eine weitere Anpassung
der Anlage an die persönlichen Bedürfnisse.
Für den Zugriff auf das ERWEITERTE Menü die Taste MENU 5
PARAMETER
Elektrobremse
EL.F.
1 0 = deaktiviert
1 = aktiviert
Verhalten PHOTO1 beim Start aus geschlossener Stellung
SP.h.
2 0 = Prüfung PHOTO1
1 = Das Tor öffnet auch bei belegter PHOTO1
Verhalten PHOTO2
Ph.2.
0 = Sowohl bei Öffnung als auch Schließung aktiviert
3
1 = Nur bei Öffnung aktiviert
Test Fotovorrichtungen
0 = deaktiviert
tP.h.
4 1 = aktiviert PHOTO1
2 = aktiviert PHOTO2
3 = aktiviert PHOTO1 und PHOTO2
Leistentyp
Ed.m.
5 0 = Kontaktleiste (NC)
1 = Widerstandsleiste (8k2)
Ansprechverhalten Leiste
iE.D.
0= spricht nur bei Schließung mit Bewegungsumkehr an
6
1 = stoppt die Automation (sowohl bei Öffnung als auch Schließung)
und gibt das Hindernis frei
Test Leiste
tE.D.
7 0 = deaktiviert
1 = aktiviert
LP.o.
8 Fußgängeröffnung
TP.C.
Automatische Wiederschließzeit von Fußgängeröffnung (0 =
9
deaktiviert)
Konfiguration Blinkleuchtenausgang
FP.r.
10 0 = Dauerhaft
1 = Blinkend
tP.r.
11 Vorblinkzeit (0 = deaktiviert)
Konfiguration zusätzliche Beleuchtung
0 = Bei Bewegungsende über Zeitdauer TCY eingeschaltet
1 = Eingeschaltet bei nicht geschlossenem Tor + Dauer TCY
FC.Y.
12 2 = Eingeschaltet, solange der Timer für Zusatzbeleuchtung (TCY)
nicht abgelaufen ist
3 = Kontrollleuchte Tor geöffnet on/off
4 = Kontrollleuchte Tor geöffnet proportionales Blinken
tC.Y.
13 Dauer zusätzliche Beleuchtung
Totmann
de.a.
14 0 = deaktiviert
1 = aktiviert
Zyklengrenzwert Kundendienstanforderung Wenn der
eingestellte Grenzwert erreicht ist, werden die nachfolgenden
se.r.
15 Zyklen
von einem schnellen Blinken begleitet (nur wenn FPR aktiv ist).
(0 = deaktiviert)
Freigabe des Dauerblinkens für die
se.f.
Kundendienstanforderung (nur bei geschlossenem Tor).
16
0 = deaktiviert
1 = aktiviert
de.f.
17 Wiederherstellung der Standardwerte
Zur Einstellung der Standardwerte: 1) Öffnen der erweiterten
Programmierung; 2) den Parameter „dEf" wählen; 3) Änderung-
smodus aktivieren (angezeigt wird „0"); 4) Änderung annehmen
Sekunden lang drücken.
Zur Änderung der Parameter des ERWEITERTEN MENÜS wie für
das GRUNDMENÜ angegeben vorgehen.
BESCHREIBUNG
(„MENU" drücken und gedrückt halten). An diesem Punkt muss die
Rückwärtszählung d80,d79...,d01 bis „
Schluss die Taste wieder loslassen.
STANDARD MIN. MAX.
0 0 100
1 0 1
0 0 1
0 0 3
0 0 1
0 0 1
0 0 1
30 0 100
20 0 900
1 0 1
0 0 10
0 0 4
0 0 900
0 0 1
0 0 100
0 0 1
don
" zu sehen sein. Zum
DE
EINHEIT
x 0,01 s
Schritt von 5
% (Schritt
von 1)
s
s
s
(10-s-Schritt)
x 1000 Zyklen
59
