4 - INSTALLAZIONE DEL PRODOTTO

4.1 - Collegamenti elettrici

ATTENZIONE - Prima di effettuare i collegamenti verificare che la centrale non sia alimentata

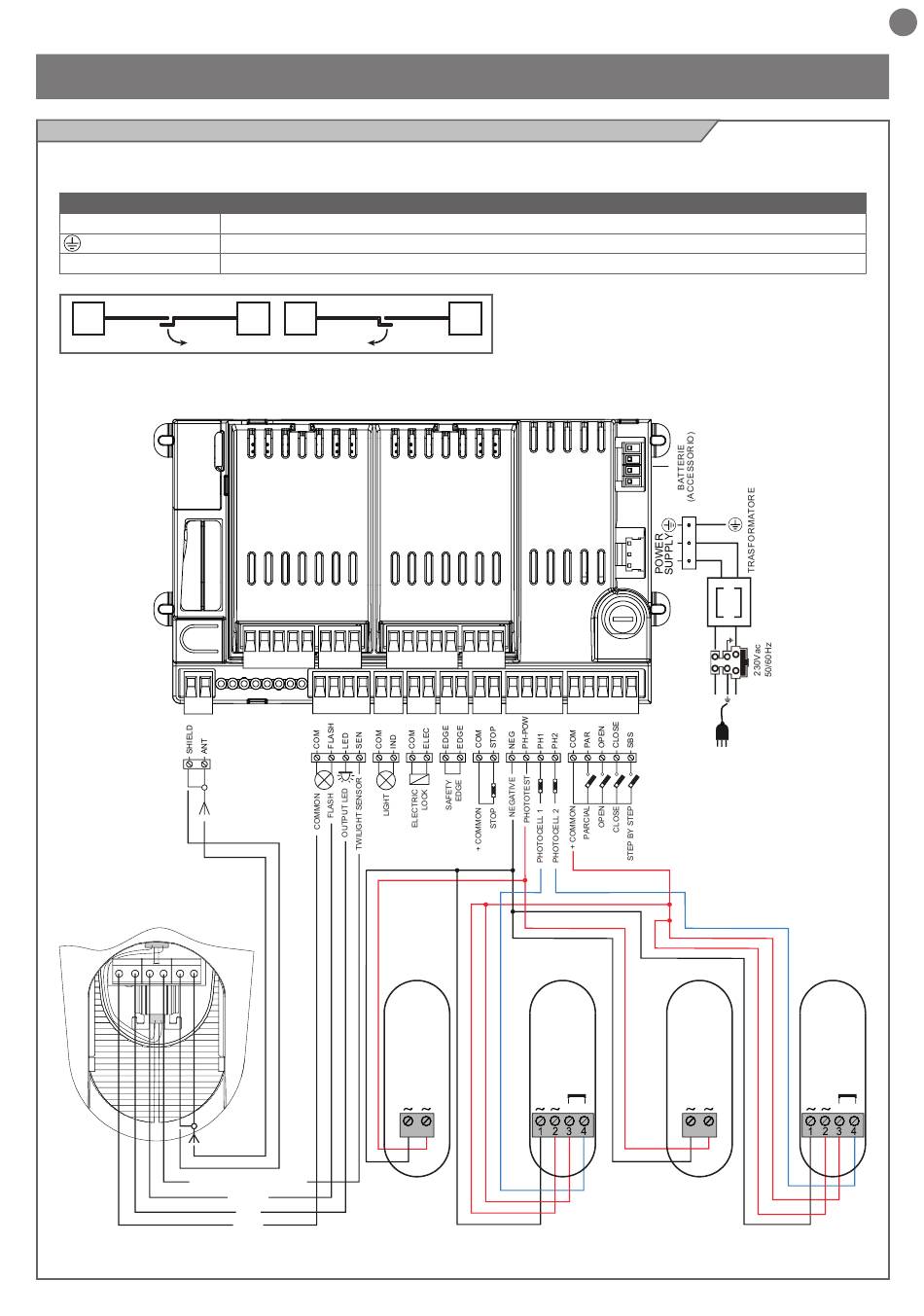

COLLEGAMENTI ALIMENTAZIONE
L Fase alimentazione 230 Vac 50-60 Hz
Terra
N Neutro alimentazione 230 Vac 50-60 Hz
M2 M1
SBS
ECLIPSE
TWILIGHT SENSOR
FLASH
COM
M1 M2
M2
PH1
TX
NEG POS
1
LED
M1
PH1
RX
NC
NEG POS
COM OUT
2
T2A
N
L
PH2 PH2
TX RX
NC
NEG POS NEG POS
COM OUT
1 2
