4 - INSTALLAZIONE DEL PRODOTTO

4.1 - Collegamenti elettrici

ATTENZIONE - Prima di effettuare i collegamenti verificare che la centrale non sia alimentata

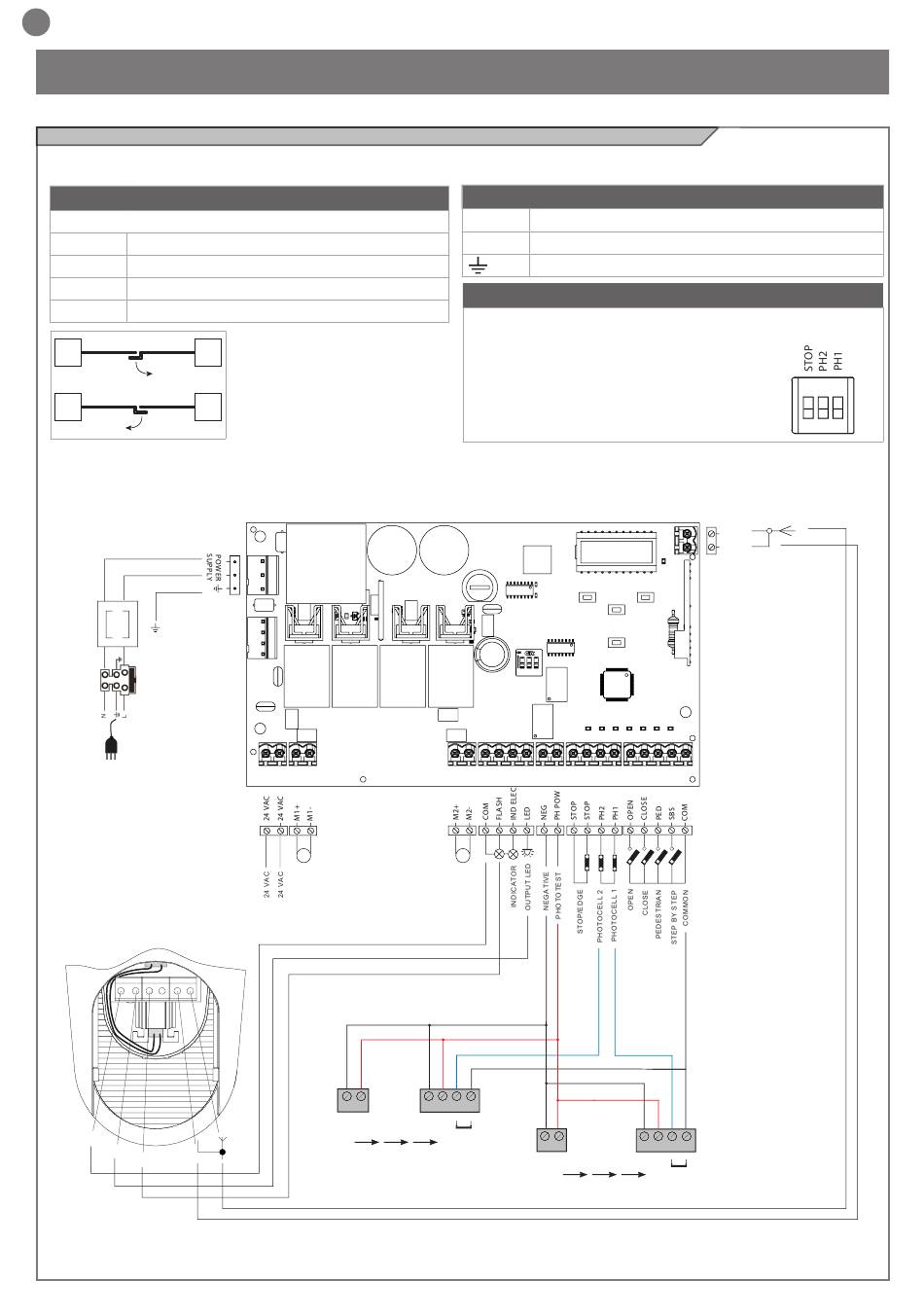

COLLEGAMENTO MOTORI
Morsettiera collegamenti alimentazione
M1 + Alimentazione motore M1 +
M1 - Alimentazione motore M1 -
M2 + Alimentazione motore M2 +
M2 - Alimentazione motore M2 -
M2 M1
M1 M2
230Vac
50/60Hz
T1,6A
COM
LED
FLASH
6
BATTERY
M1
1 2
GND 12/24
_
AC/DC
TX
CONNETTORE ALIMENTAZIONI
L Fase alimentazione 230 Vac (120 Vac) 50-60 Hz
N Neutro alimentazione 230 Vac (120 Vac) 50-60 Hz
Terra
SELETTORE DIP SWITCH
Settato su "ON" disabilita gli ingressi STOP, PH1, PH2
Elimina la necessita' di ponticellare gli ingressi su morsettiera.
ATTENZIONE - con dip switch in ON
le sicurezze collegate sono escluse
M2
1 2 3 4
GND 12/24 COM OUT
_
AC/DC
NC
1 2
RX
PH2 GND 12/24
_
AC/DC
TX
ANT
SHIELD
DOWN
UP (RADIO)
-
+
MENU
SBS
1 2 3 4
GND 12/24 COM OUT
_
AC/DC
NC
RX
PH1
ON
1 2 3
