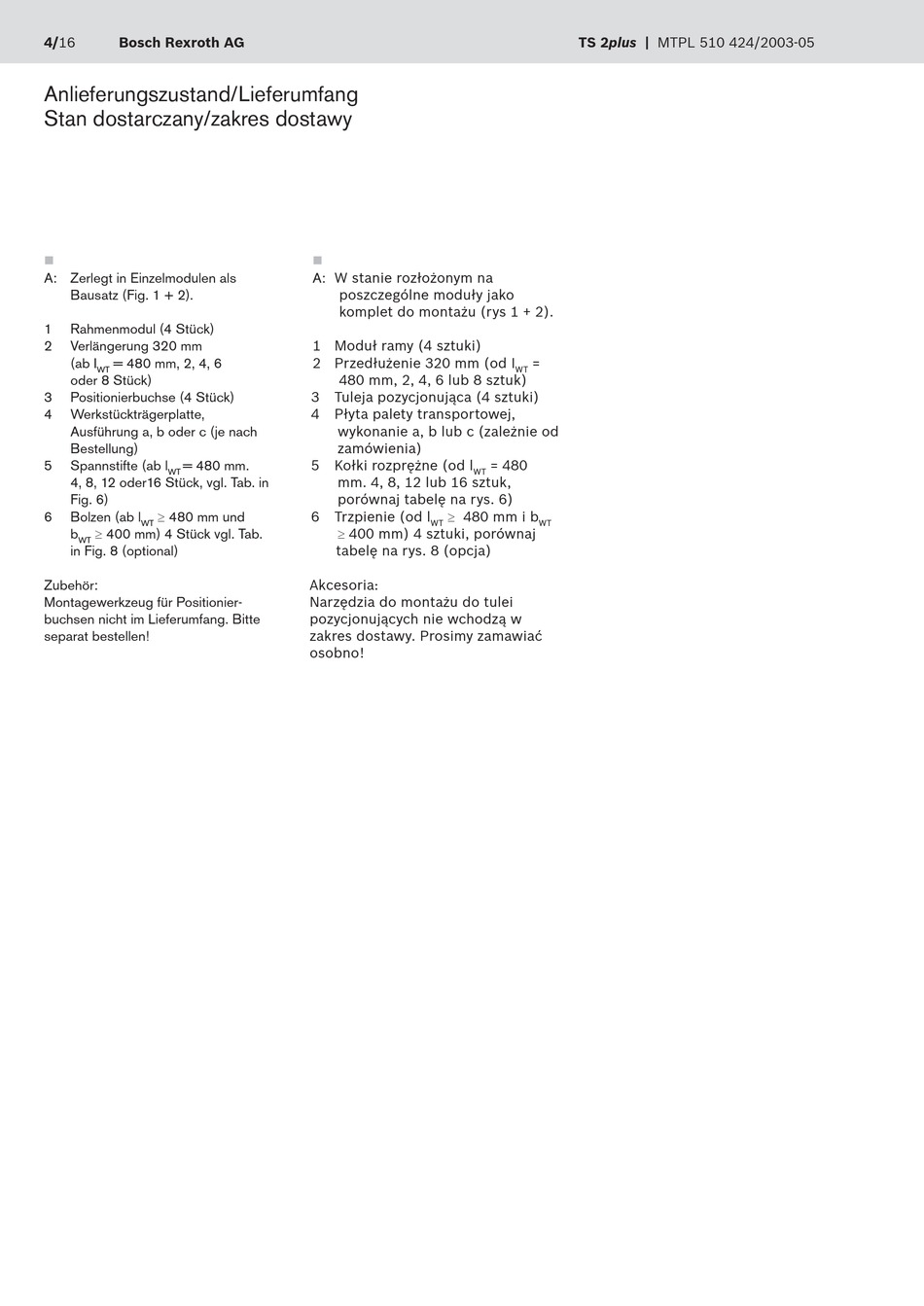

4/16
Bosch Rexroth AG
Anlieferungszustand/Lieferumfang
Stan dostarczany/zakres dostawy
A: Zerlegt in Einzelmodulen als
Bausatz (Fig. 1 + 2).
1
Rahmenmodul (4 Stück)
2
Verlängerung 320 mm
(ab I
= 480 mm, 2, 4, 6
WT
oder 8 Stück)
3
Positionierbuchse (4 Stück)
4
Werkstückträgerplatte,
Ausführung a, b oder c (je nach
Bestellung)
5
Spannstifte (ab l
= 480 mm.
WT
4, 8, 12 oder16 Stück, vgl. Tab. in
Fig. 6)
 480 mm und
6
Bolzen (ab l
WT
 400 mm) 4 Stück vgl. Tab.
b
WT
in Fig. 8 (optional)
Zubehör:
Montagewerkzeug für Positionier-
buchsen nicht im Lieferumfang. Bitte
separat bestellen!
A: W stanie rozłożonym na
poszczególne moduły jako
komplet do montażu (rys 1 + 2).
1 Moduł ramy (4 sztuki)
2 Przedłużenie 320 mm (od I
480 mm, 2, 4, 6 lub 8 sztuk)
3
Tuleja pozycjonująca (4 sztuki)
4
Płyta palety transportowej,
wykonanie a, b lub c (zależnie od
zamówienia)
5
Kołki rozprężne (od l
WT
mm. 4, 8, 12 lub 16 sztuk,
porównaj tabelę na rys. 6)
 480 mm i b
6
Trzpienie (od l
WT
 400 mm) 4 sztuki, porównaj
tabelę na rys. 8 (opcja)
Akcesoria:
Narzędzia do montażu do tulei
pozycjonujących nie wchodzą w
zakres dostawy. Prosimy zamawiać
osobno!
TS 2plus | MTPL 510 424/2003-05
=
WT
= 480
WT
