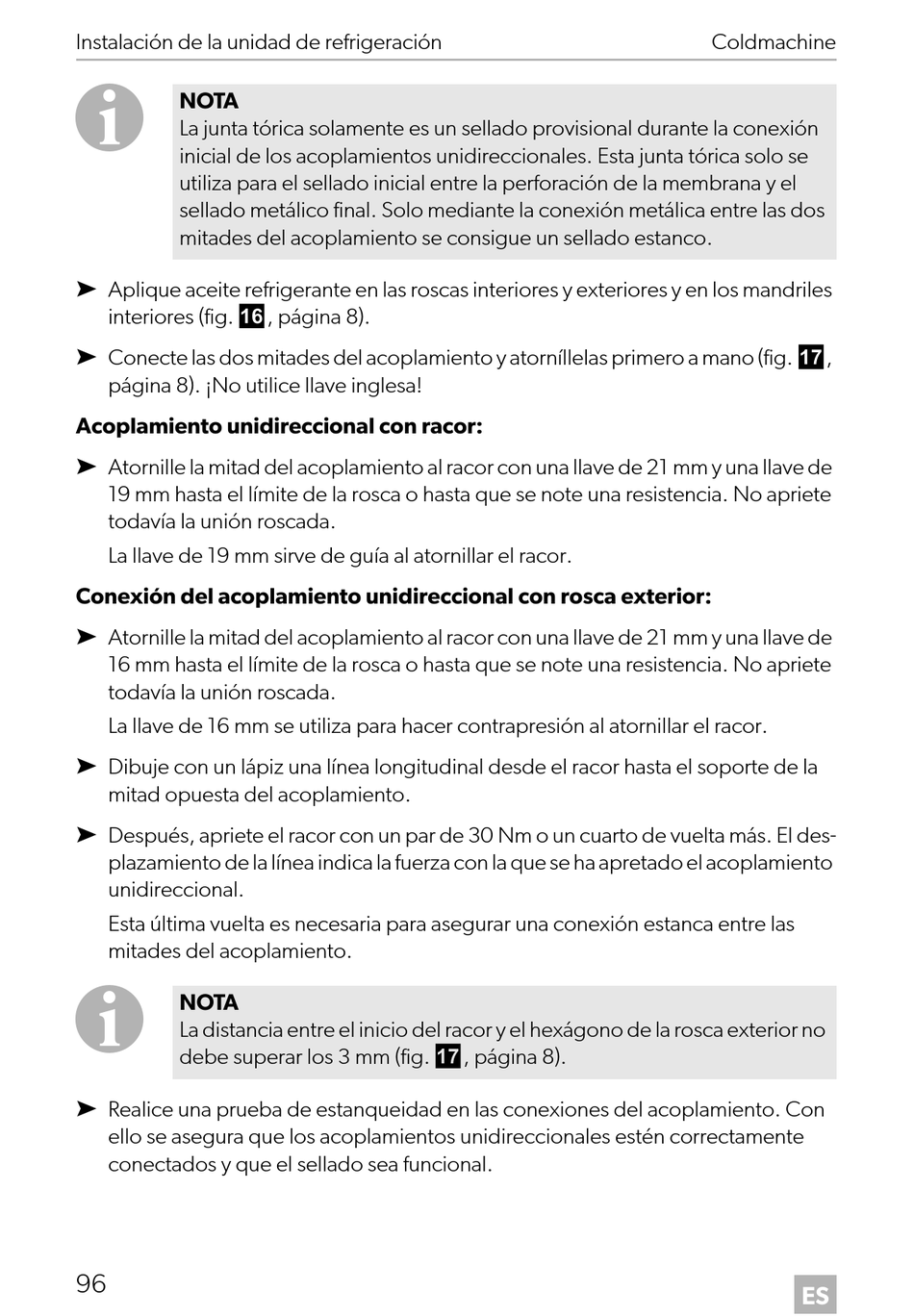

Instalación de la unidad de refrigeración
I
NOTA
La junta tórica solamente es un sellado provisional durante la conexión
inicial de los acoplamientos unidireccionales. Esta junta tórica solo se
utiliza para el sellado inicial entre la perforación de la membrana y el
sellado metálico final. Solo mediante la conexión metálica entre las dos
mitades del acoplamiento se consigue un sellado estanco.
➤ Aplique aceite refrigerante en las roscas interiores y exteriores y en los mandriles
interiores (fig. f, página 8).
➤ Conecte las dos mitades del acoplamiento y atorníllelas primero a mano (fig. g,
página 8). ¡No utilice llave inglesa!
Acoplamiento unidireccional con racor:
➤ Atornille la mitad del acoplamiento al racor con una llave de 21 mm y una llave de
19 mm hasta el límite de la rosca o hasta que se note una resistencia. No apriete
todavía la unión roscada.
La llave de 19 mm sirve de guía al atornillar el racor.
Conexión del acoplamiento unidireccional con rosca exterior:
➤ Atornille la mitad del acoplamiento al racor con una llave de 21 mm y una llave de
16 mm hasta el límite de la rosca o hasta que se note una resistencia. No apriete
todavía la unión roscada.
La llave de 16 mm se utiliza para hacer contrapresión al atornillar el racor.
➤ Dibuje con un lápiz una línea longitudinal desde el racor hasta el soporte de la
mitad opuesta del acoplamiento.
➤ Después, apriete el racor con un par de 30 Nm o un cuarto de vuelta más. El des-
plazamiento de la línea indica la fuerza con la que se ha apretado el acoplamiento
unidireccional.
Esta última vuelta es necesaria para asegurar una conexión estanca entre las
mitades del acoplamiento.
I
NOTA
La distancia entre el inicio del racor y el hexágono de la rosca exterior no
debe superar los 3 mm (fig. g, página 8).
➤ Realice una prueba de estanqueidad en las conexiones del acoplamiento. Con
ello se asegura que los acoplamientos unidireccionales estén correctamente
conectados y que el sellado sea funcional.
