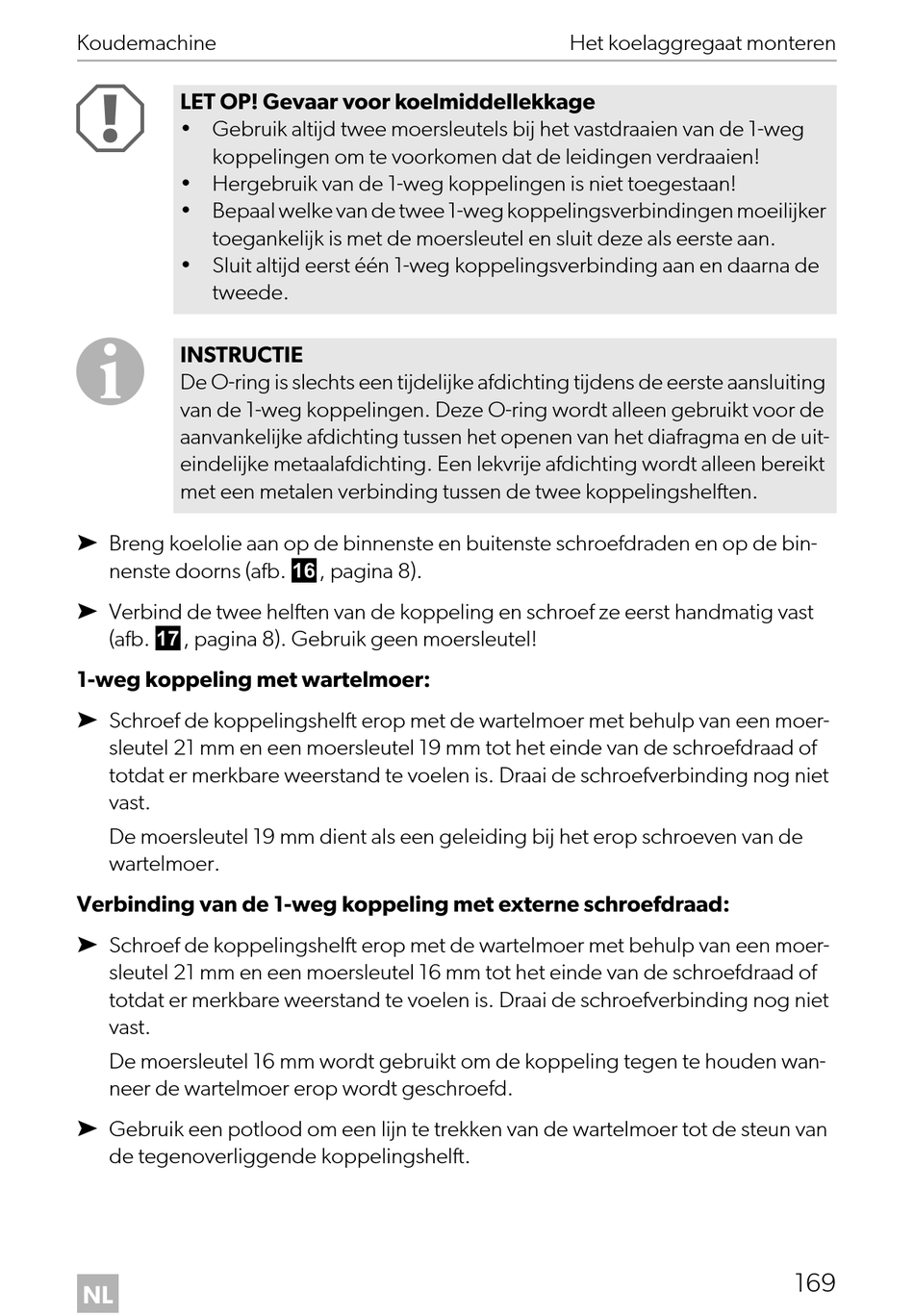

Koudemachine
A
LET OP! Gevaar voor koelmiddellekkage
• Gebruik altijd twee moersleutels bij het vastdraaien van de 1-weg
koppelingen om te voorkomen dat de leidingen verdraaien!
• Hergebruik van de 1-weg koppelingen is niet toegestaan!
• Bepaal welke van de twee 1-weg koppelingsverbindingen moeilijker
toegankelijk is met de moersleutel en sluit deze als eerste aan.
• Sluit altijd eerst één 1-weg koppelingsverbinding aan en daarna de
tweede.
I
INSTRUCTIE
De O-ring is slechts een tijdelijke afdichting tijdens de eerste aansluiting
van de 1-weg koppelingen. Deze O-ring wordt alleen gebruikt voor de
aanvankelijke afdichting tussen het openen van het diafragma en de uit-
eindelijke metaalafdichting. Een lekvrije afdichting wordt alleen bereikt
met een metalen verbinding tussen de twee koppelingshelften.
➤ Breng koelolie aan op de binnenste en buitenste schroefdraden en op de bin-
nenste doorns (afb. f, pagina 8).
➤ Verbind de twee helften van de koppeling en schroef ze eerst handmatig vast
(afb. g, pagina 8). Gebruik geen moersleutel!
1-weg koppeling met wartelmoer:
➤ Schroef de koppelingshelft erop met de wartelmoer met behulp van een moer-
sleutel 21 mm en een moersleutel 19 mm tot het einde van de schroefdraad of
totdat er merkbare weerstand te voelen is. Draai de schroefverbinding nog niet
vast.
De moersleutel 19 mm dient als een geleiding bij het erop schroeven van de
wartelmoer.
Verbinding van de 1-weg koppeling met externe schroefdraad:
➤ Schroef de koppelingshelft erop met de wartelmoer met behulp van een moer-
sleutel 21 mm en een moersleutel 16 mm tot het einde van de schroefdraad of
totdat er merkbare weerstand te voelen is. Draai de schroefverbinding nog niet
vast.
De moersleutel 16 mm wordt gebruikt om de koppeling tegen te houden wan-
neer de wartelmoer erop wordt geschroefd.
➤ Gebruik een potlood om een lijn te trekken van de wartelmoer tot de steun van
de tegenoverliggende koppelingshelft.
NL
Het koelaggregaat monteren
169
