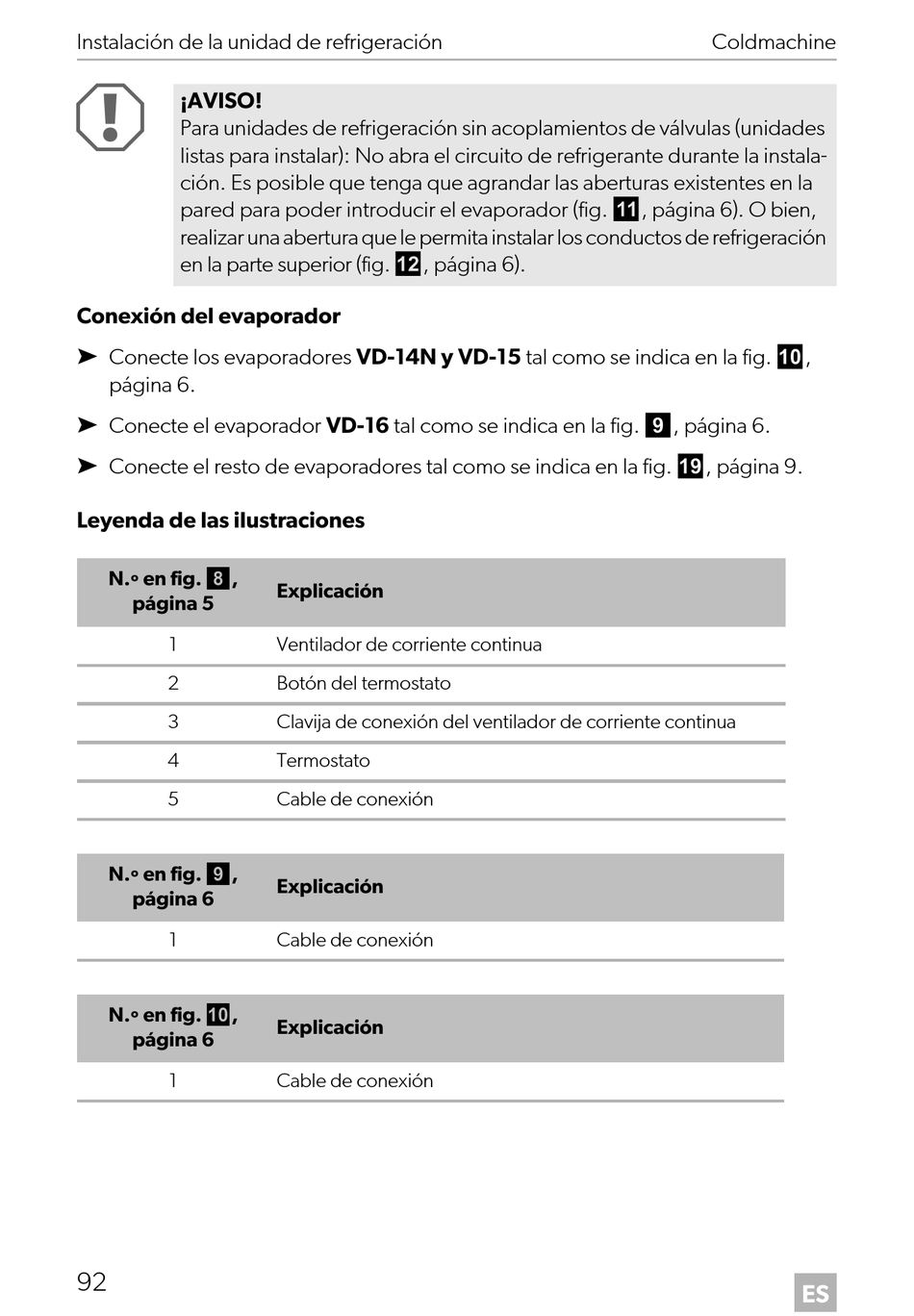

Instalación de la unidad de refrigeración
A
¡AVISO!
Para unidades de refrigeración sin acoplamientos de válvulas (unidades
listas para instalar): No abra el circuito de refrigerante durante la instala-
ción. Es posible que tenga que agrandar las aberturas existentes en la
pared para poder introducir el evaporador (fig. a, página 6). O bien,
realizar una abertura que le permita instalar los conductos de refrigeración
en la parte superior (fig. b, página 6).
Conexión del evaporador
➤ Conecte los evaporadores VD-14N y VD-15 tal como se indica en la fig. 0,
página 6.
➤ Conecte el evaporador VD-16 tal como se indica en la fig. 9, página 6.
➤ Conecte el resto de evaporadores tal como se indica en la fig. i, página 9.
Leyenda de las ilustraciones
N.º en fig. 8,
página 5
1
2
3
4
5
N.º en fig. 9,
página 6
1
N.º en fig. 0,
página 6
1
92
Explicación
Ventilador de corriente continua
Botón del termostato
Clavija de conexión del ventilador de corriente continua
Termostato
Cable de conexión
Explicación
Cable de conexión
Explicación
Cable de conexión
Coldmachine
ES
