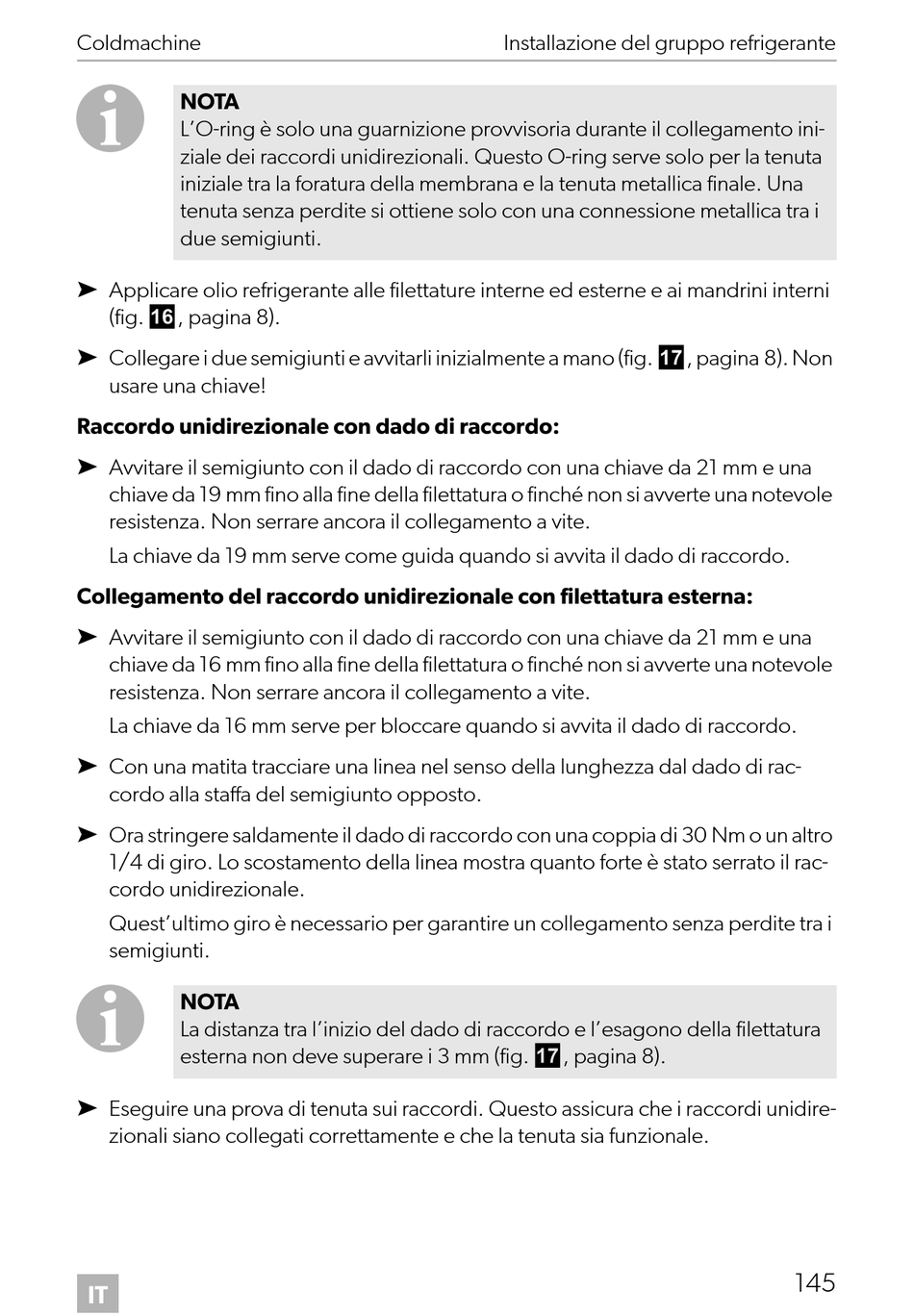

NOTA
L'O-ring è solo una guarnizione provvisoria durante il collegamento ini-
ziale dei raccordi unidirezionali. Questo O-ring serve solo per la tenuta
iniziale tra la foratura della membrana e la tenuta metallica finale. Una
tenuta senza perdite si ottiene solo con una connessione metallica tra i
due semigiunti.
➤ Applicare olio refrigerante alle filettature interne ed esterne e ai mandrini interni
(fig. f, pagina 8).
➤ Collegare i due semigiunti e avvitarli inizialmente a mano (fig. g, pagina 8). Non
usare una chiave!
Raccordo unidirezionale con dado di raccordo:
➤ Avvitare il semigiunto con il dado di raccordo con una chiave da 21 mm e una
chiave da 19 mm fino alla fine della filettatura o finché non si avverte una notevole
resistenza. Non serrare ancora il collegamento a vite.
La chiave da 19 mm serve come guida quando si avvita il dado di raccordo.
Collegamento del raccordo unidirezionale con filettatura esterna:
➤ Avvitare il semigiunto con il dado di raccordo con una chiave da 21 mm e una
chiave da 16 mm fino alla fine della filettatura o finché non si avverte una notevole
resistenza. Non serrare ancora il collegamento a vite.
La chiave da 16 mm serve per bloccare quando si avvita il dado di raccordo.
➤ Con una matita tracciare una linea nel senso della lunghezza dal dado di rac-
cordo alla staffa del semigiunto opposto.
➤ Ora stringere saldamente il dado di raccordo con una coppia di 30 Nm o un altro
1/4 di giro. Lo scostamento della linea mostra quanto forte è stato serrato il rac-
cordo unidirezionale.
Quest'ultimo giro è necessario per garantire un collegamento senza perdite tra i
semigiunti.
I
NOTA
La distanza tra l'inizio del dado di raccordo e l'esagono della filettatura
esterna non deve superare i 3 mm (fig. g, pagina 8).
➤ Eseguire una prova di tenuta sui raccordi. Questo assicura che i raccordi unidire-
zionali siano collegati correttamente e che la tenuta sia funzionale.
