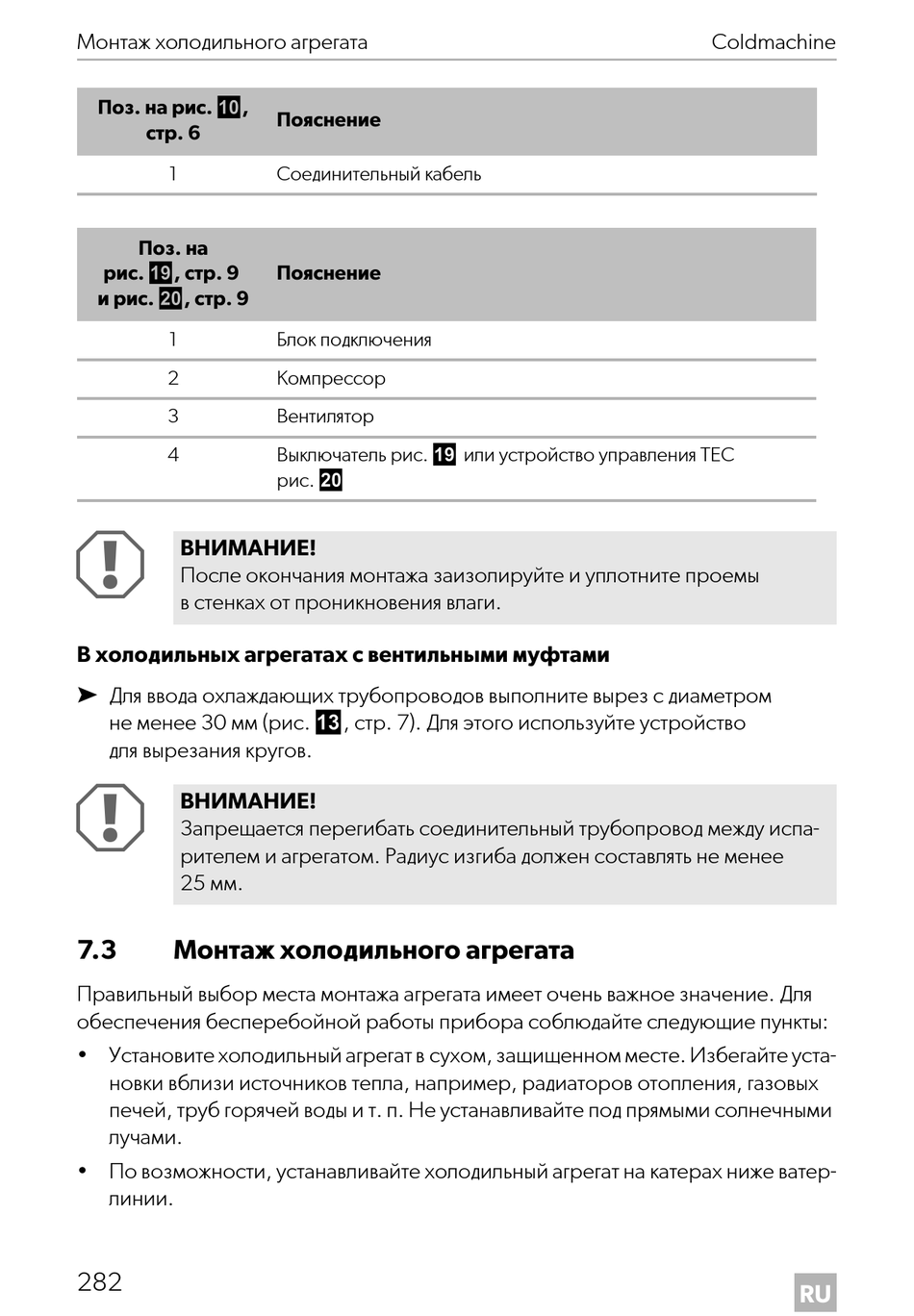

Dometic ColdMachine 50 Montage- Und Bedienungsanleitung Seite 282

Монтаж холодильного агрегата
Поз. на рис. 0,
стр. 6
1
Поз. на
рис. i, стр. 9
и рис. j, стр. 9
1
2
3
4
A
ВНИМАНИЕ!
После окончания монтажа заизолируйте и уплотните проемы
в стенках от проникновения влаги.
В холодильных агрегатах с вентильными муфтами
➤ Для ввода охлаждающих трубопроводов выполните вырез с диаметром
не менее 30 мм (рис. c, стр. 7). Для этого используйте устройство
для вырезания кругов.
A
ВНИМАНИЕ!
Запрещается перегибать соединительный трубопровод между испа-
рителем и агрегатом. Радиус изгиба должен составлять не менее
25 мм.
7.3 Монтаж холодильного агрегата
Правильный выбор места монтажа агрегата имеет очень важное значение. Для
обеспечения бесперебойной работы прибора соблюдайте следующие пункты:
• Установите холодильный агрегат в сухом, защищенном месте. Избегайте уста-
новки вблизи источников тепла, например, радиаторов отопления, газовых
печей, труб горячей воды и т. п. Не устанавливайте под прямыми солнечными
лучами.
• По возможности, устанавливайте холодильный агрегат на катерах ниже ватер-
линии.
282
Пояснение
Соединительный кабель
Пояснение
Блок подключения
Компрессор
Вентилятор
Выключатель рис. i или устройство управления TEC
рис. j
Coldmachine
RU
