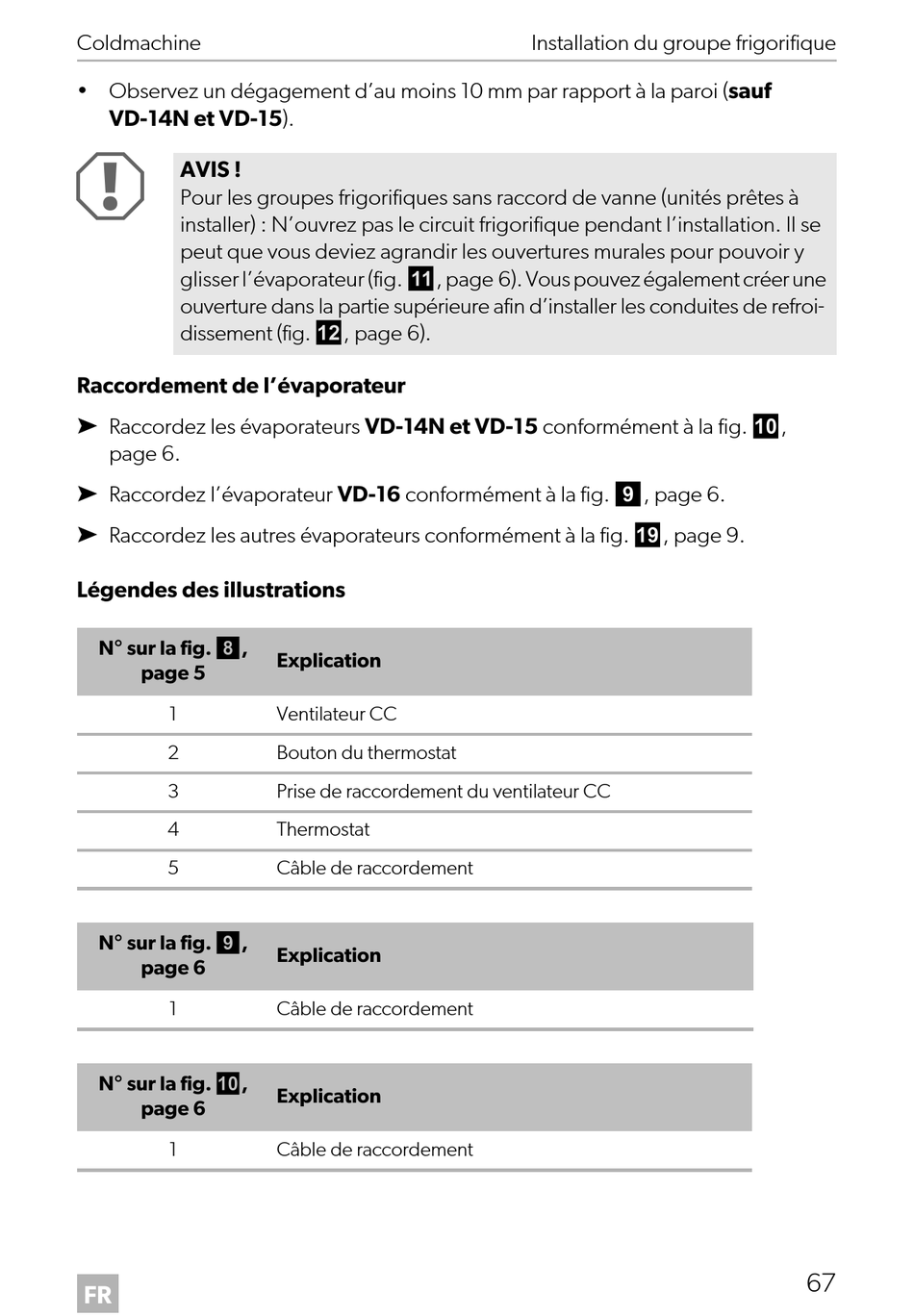

Coldmachine
• Observez un dégagement d'au moins 10 mm par rapport à la paroi (sauf
VD-14N et VD-15).
A
AVIS !
Pour les groupes frigorifiques sans raccord de vanne (unités prêtes à
installer) : N'ouvrez pas le circuit frigorifique pendant l'installation. Il se
peut que vous deviez agrandir les ouvertures murales pour pouvoir y
glisser l'évaporateur (fig. a, page 6). Vous pouvez également créer une
ouverture dans la partie supérieure afin d'installer les conduites de refroi-
dissement (fig. b, page 6).
Raccordement de l'évaporateur
➤ Raccordez les évaporateurs VD-14N et VD-15 conformément à la fig. 0,
page 6.
➤ Raccordez l'évaporateur VD-16 conformément à la fig. 9, page 6.
➤ Raccordez les autres évaporateurs conformément à la fig. i, page 9.
Légendes des illustrations
N° sur la fig. 8,
page 5
1
2
3
4
5
N° sur la fig. 9,
page 6
1
N° sur la fig. 0,
page 6
1
FR
Explication
Ventilateur CC
Bouton du thermostat
Prise de raccordement du ventilateur CC
Thermostat
Câble de raccordement
Explication
Câble de raccordement
Explication
Câble de raccordement
Installation du groupe frigorifique
