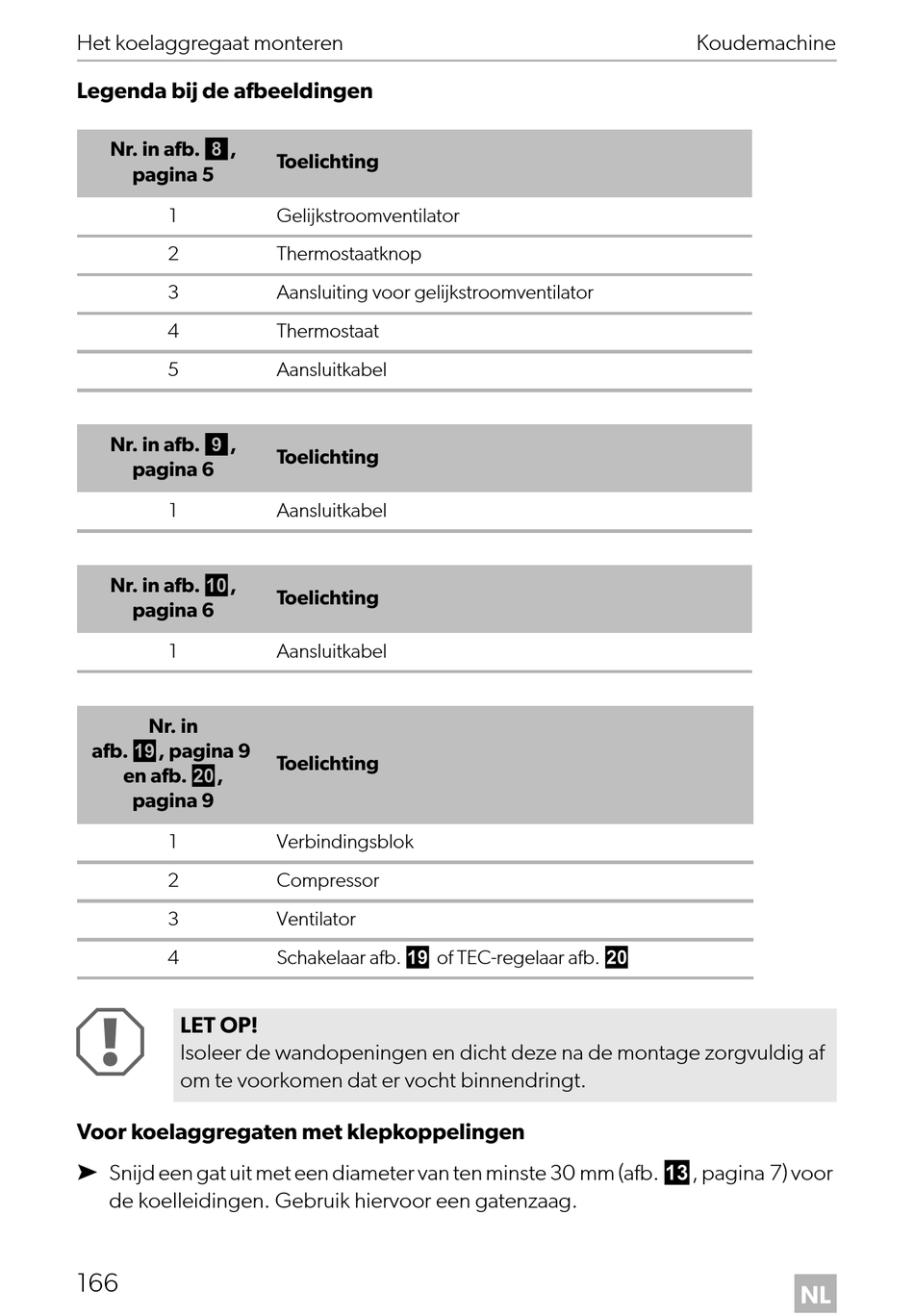

Dometic ColdMachine 50 Montage- Und Bedienungsanleitung Seite 166

Het koelaggregaat monteren
Legenda bij de afbeeldingen
Nr. in afb. 8,
pagina 5
1
2
3
4
5
Nr. in afb. 9,
pagina 6
1
Nr. in afb. 0,
pagina 6
1
Nr. in
afb. i, pagina 9
en afb. j,
pagina 9
1
2
3
4
A
LET OP!
Isoleer de wandopeningen en dicht deze na de montage zorgvuldig af
om te voorkomen dat er vocht binnendringt.
Voor koelaggregaten met klepkoppelingen
➤ Snijd een gat uit met een diameter van ten minste 30 mm (afb. c, pagina 7) voor
de koelleidingen. Gebruik hiervoor een gatenzaag.
166
Toelichting
Gelijkstroomventilator
Thermostaatknop
Aansluiting voor gelijkstroomventilator
Thermostaat
Aansluitkabel
Toelichting
Aansluitkabel
Toelichting
Aansluitkabel
Toelichting
Verbindingsblok
Compressor
Ventilator
Schakelaar afb. i of TEC-regelaar afb. j
Koudemachine
