5.8.1 Raccordement d'une tubulure de sortie d'une pièce à main
d'extraction de tissus (par ex. MyoSure®)
(1) (2)
(1)
En cas d'identification d'une pathologie intra-utérine, la tubulure de sortie d'une
pièce à main d'extraction de tissus (6) est raccordée au collecteur de tissus (5) se
trouvant dans le deuxième récipient.
(3) (4)
(7) (6)
(3) (6)

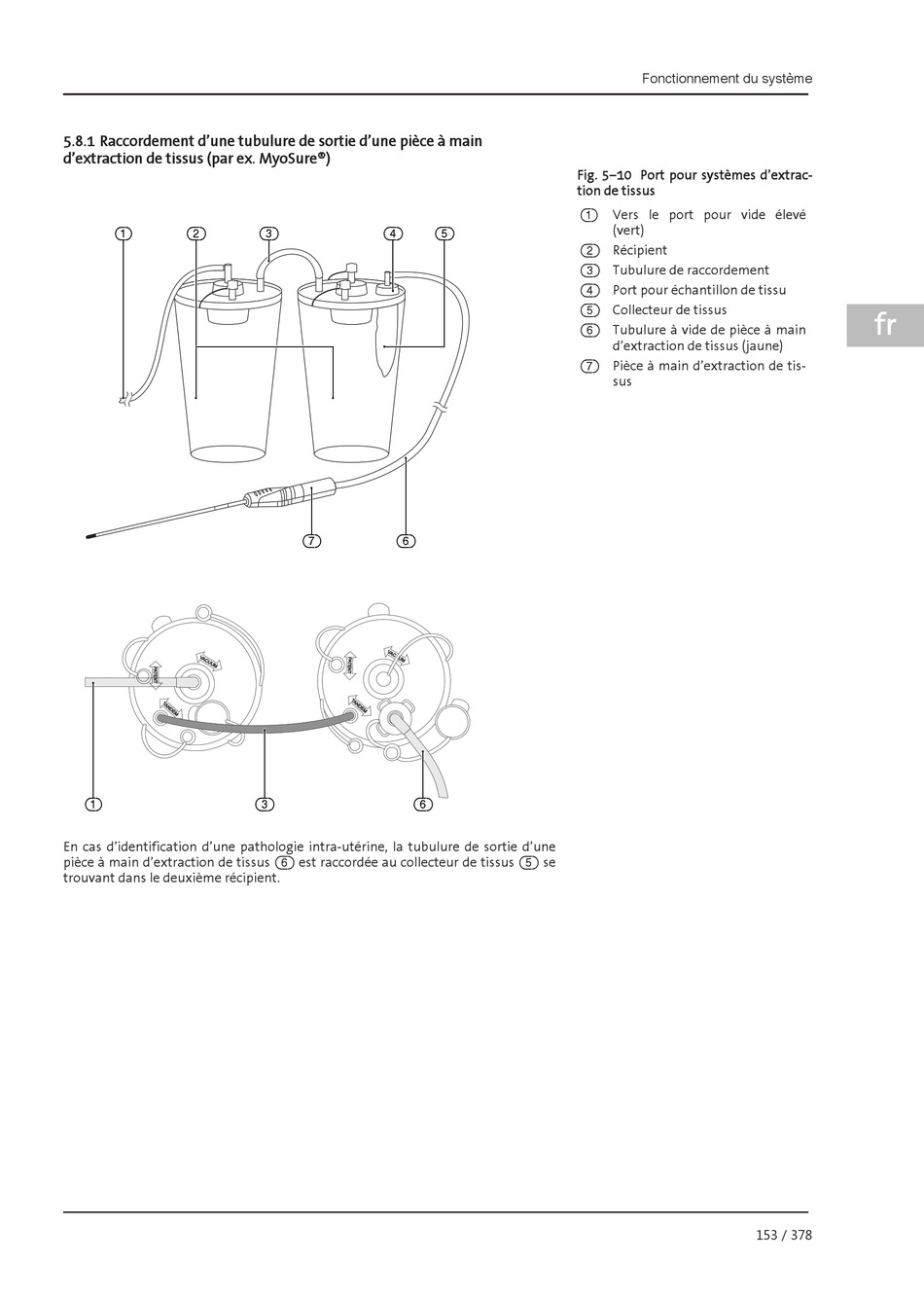

Fig. 5–10 Port pour systèmes d'extrac-
tion de tissus
(1)
(5)
(2) Récipient
(3) Tubulure de raccordement
(4) Port pour échantillon de tissu
(5) Collecteur de tissus
(6) Tubulure à vide de pièce à main
(7) Pièce à main d'extraction de tis-
Fonctionnement du système
Vers le port pour vide élevé
(vert)
d'extraction de tissus (jaune)
sus
153 / 378
fr
