DE
ACHTUNG –
Um Masseschleifen zu vermeiden (wodurch Kommunikationsprobleme entstehen könnten), sollte
A
die Abschirmung des Ethernetkabels nur an einer Seite mit dem RJ45-Stecker verbunden sein, die andere Seite der
Abschirmung sollte nicht angeschlossen werden. Dies sollte gewährleistet werden, indem das Crimpen der Abschirmung
des Ethernetkabels an den RJ45-Stecker nur an einem der beiden Kabelenden vorgenommen wird.
Drei Topologien des Ethernet-Anschlusses an den Router stehen zur Verfügung:
Ring configuration
Die Ring-Konfiguration ist die beste Lösung, um die Geräte miteinander zu verbinden, weil die Wechselrichter bei Ausfall eines einzelnen
Wechselrichters erreicht werden können.
Wenn die Wechselrichter mit dem Netzwerk-Switch über die Ring-Topologie verbunden werden, ist es empfehlenswert, das SPT-
Protokoll am Switch zu aktivieren.
Unabhängig von der Anschlusskonfiguration darf die Länge der Kabel 100 m zwischen Wechselrichtern oder zwischen Wechselrichter
und Switch nicht überschreiten.
Weitere Informationen darüber, wie Sie ein Aurora Vision-Konto für Fernüberwachung und -steuerung erhalten können, entnehmen Sie
bitte der auf der Website von FIMER erhältlichen Dokumentation zu Aurora Vision.

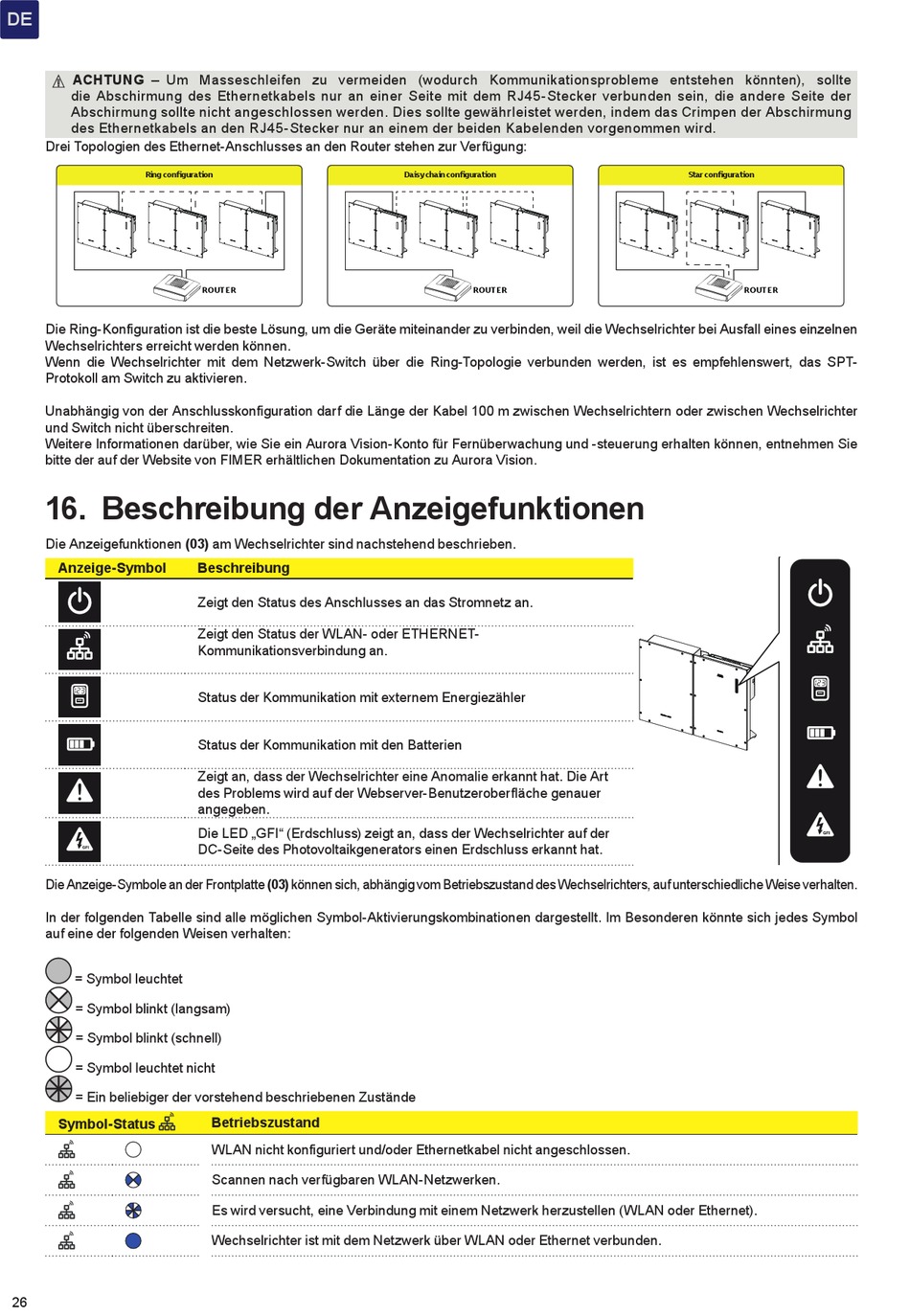

16. Beschreibung der Anzeigefunktionen

Die Anzeigefunktionen (03) am Wechselrichter sind nachstehend beschrieben.
Anzeige-Symbol
Die Anzeige-Symbole an der Frontplatte (03) können sich, abhängig vom Betriebszustand des Wechselrichters, auf unterschiedliche Weise verhalten.
In der folgenden Tabelle sind alle möglichen Symbol-Aktivierungskombinationen dargestellt. Im Besonderen könnte sich jedes Symbol
auf eine der folgenden Weisen verhalten:
= Symbol leuchtet
= Symbol blinkt (langsam)
= Symbol blinkt (schnell)
= Symbol leuchtet nicht
= Ein beliebiger der vorstehend beschriebenen Zustände
Symbol-Status
26
ROUTER
Beschreibung
Zeigt den Status des Anschlusses an das Stromnetz an.
Zeigt den Status der WLAN- oder ETHERNET-
Kommunikationsverbindung an.
Status der Kommunikation mit externem Energiezähler
Status der Kommunikation mit den Batterien
Zeigt an, dass der Wechselrichter eine Anomalie erkannt hat. Die Art
des Problems wird auf der Webserver-Benutzeroberfläche genauer
angegeben.
Die LED „GFI" (Erdschluss) zeigt an, dass der Wechselrichter auf der
DC-Seite des Photovoltaikgenerators einen Erdschluss erkannt hat.

Betriebszustand

WLAN nicht konfiguriert und/oder Ethernetkabel nicht angeschlossen.
Scannen nach verfügbaren WLAN-Netzwerken.
Es wird versucht, eine Verbindung mit einem Netzwerk herzustellen (WLAN oder Ethernet).
Wechselrichter ist mit dem Netzwerk über WLAN oder Ethernet verbunden.
Daisy chain configuration
ROUTER
Star configuration
ROUTER
