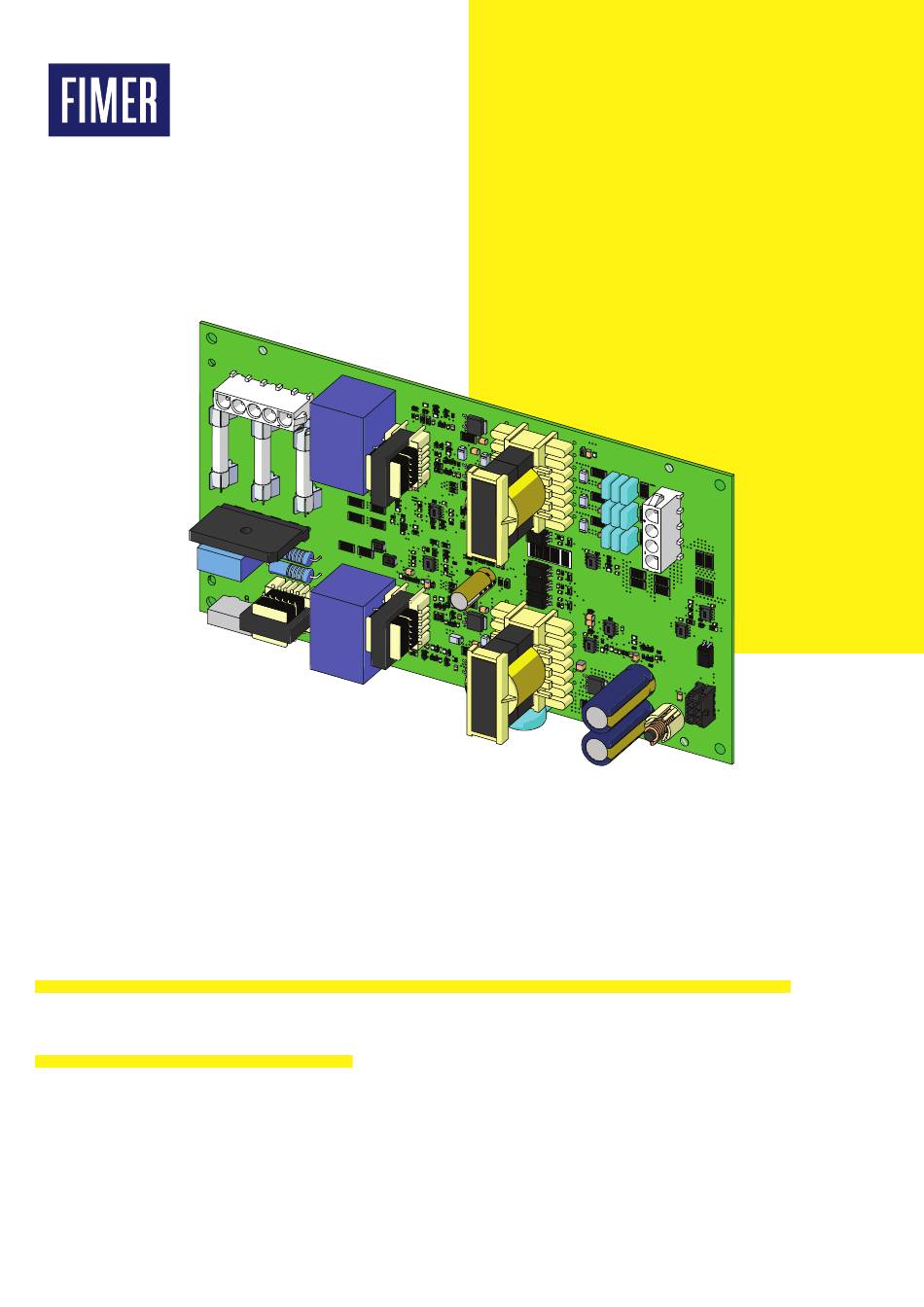

- Seite 1 Solar-Wechselrichter PVS-100/120 PRE-CHARGE BOARD KIT Installation – Kurzanleitung...
-
Seite 2: Funktion
1. Funktion Die Vorladeplatine im PRE-CHARGE BOARD KIT ermöglicht das Aufladen der internen Bulk-Kon- densatoren der PVS-100/120-TL (B2-Version) von der AC-Netzseite aus: Auf diese Weise kann lässt sich der Wechselrichter auch nachts ans Netz anschließen, wenn von der Seite der Photovoltaikmo- dule keine Gleichspannung verfügbar ist. -
Seite 3: Liste Der Mitgelieferten Komponenten
3. Liste der mitgelieferten Komponenten Im Kit enthaltene Komponenten Menge R1 10 D2 5 D1 4 R9 4 R9 6 C6 1 R1 11 C8 1 R9 3 C2 8 R4 0 R1 6 R4 3 D2 1 R1 00 C3 2 R8 7 C6 7... -
Seite 4: Abdeckung Der Anschlussbox Öffnen
Gerät vom Netz und vom Photovoltaikgenerator getrennt ist. Führen Sie das im Produkthandbuch des Wechselrichters beschriebene Verfahren „Inverter total de-energiza- tion and safe access“ (Stromlosschaltung des Wechselrichters und sicherer Zugang) durch. Das PVS-100/120 PRE-CHARGE BOARD KIT muss in der Anschlussbox installiert werden. 4.1 Abdeckung der Anschlussbox 4.2 Zugang zur Vorladeplatine öffnen... -
Seite 5: Installation Der Vorladeplatine
4.3 Installation der Vorladeplatine • Die 4 Verschlussschrauben der Sicherungs- platine entfernen. Nach Abschluss der Vorarbeiten für die Instal- lation der Bereich, in dem Zugang zur Vorlade- platine (01) besteht. • Die Sicherungsplatine öffnen (ziehen). • Die Vorladeplatine (01) auf die 4 Abstandshal- ter aufstecken und mit den (im Lieferumfang des Kits enthaltenen) vier M4-Schrauben be- festigen. - Seite 6 • Das Gleichspannungskabel (05) anschließen: • Anschließen des Hilfsspannungskabels (06): - ein Ende an der Gleichspannungskabel- - ein Ende an der Hilfsspannungskabel- buchse (04) der Vorladeplatine (01). buchse (03) der Vorladeplatine (01). - das andere Ende am J2-Anschluss der - das andere Ende am J1-Anschluss der Platine neben der Vorladeplatine (01) Platine neben der Vorladeplatine (01) •...
- Seite 7 „Aurora Vision Cloud“ ter (09) in der anderen Ausführung der An- oder durch Anruf beim Technischen Sup- schlussbox, sofern vorhanden) nachgeschal- port von Fimer erfragt werden. teten AC-Schalter schließen. • Starten Sie einen Internetbrowser (Empfoh- • Wenn die Eingangsspannung ausreicht, um lener Browser: Chrome Versionen ab v.55,...
- Seite 8 Angaben dung der Inhalte – auch auszugsweise – ist Ort oder unter: maßgebend. FIMER übernimmt keinerlei ohne vorherige schriftliche Zustimmung Verantwortung für eventuelle Fehler oder von FIMER untersagt . Copyright© 2020 fimer.com Unvollständigkeiten in diesem Dokument. FIMER. Alle Rechte vorbehalten.
