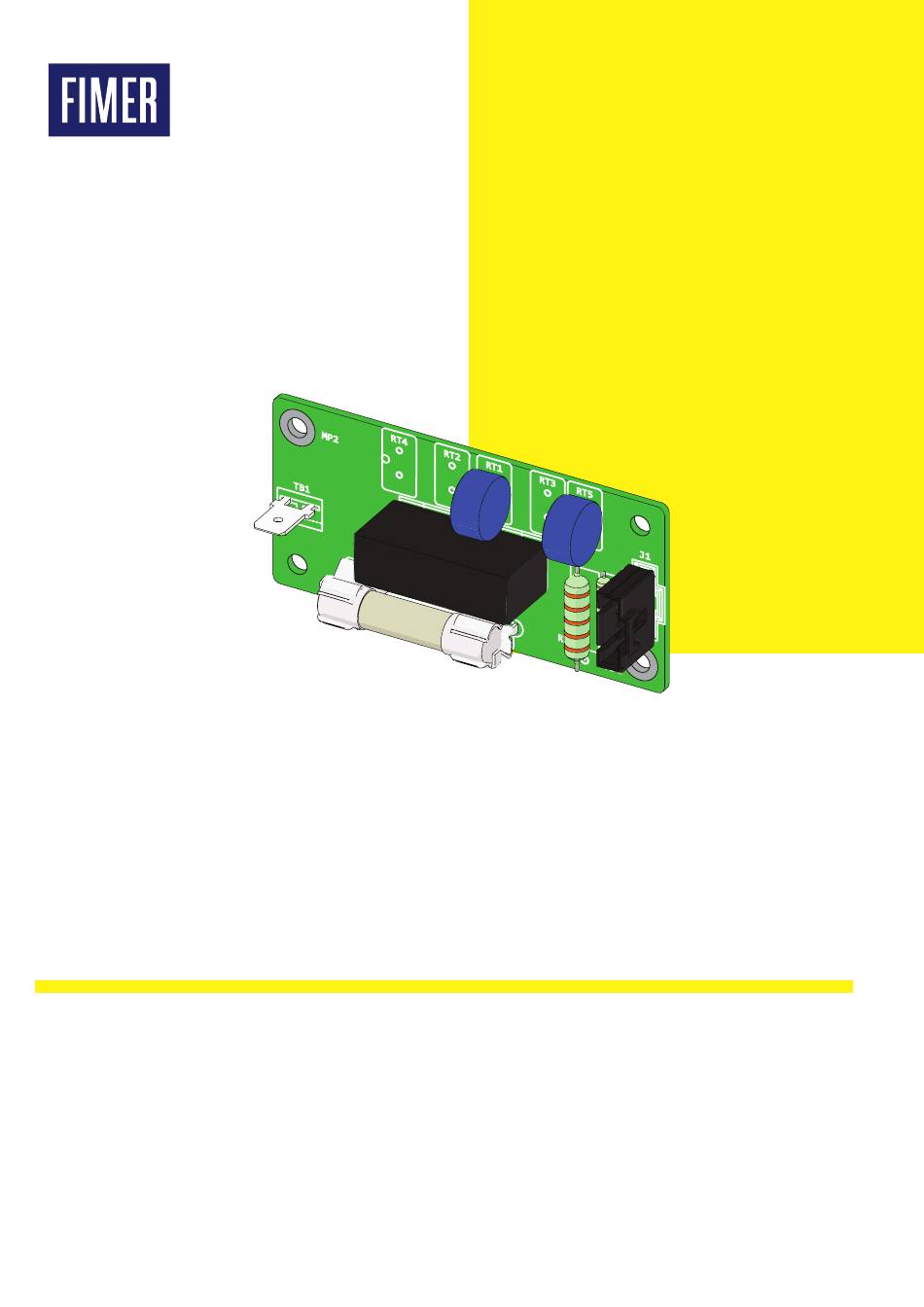

M P 2 R T 4 R T 2 R T 1 R T 3 T B 1 R T 5 M P 1 Solar-Wechselrichter PVS-100/120 GROUNDING KIT Installation – Kurzanleitung...
Seite 2
1. Funktion Das Grounding Kit ermöglicht das Erden des Eingangsminuspols von Photovoltaik-Arrays, wenn dies aufgrund der technischen Daten der Photovoltaikmodule erforderlich ist. 2. Hauptkomponenten M P 2 R T 4 R T 2 R T 1 R T 3 T B 1 R T 5 M P 1 Hauptkomponenten...
Seite 3
Der maximale Strom, der im Falle eines Erdschlusses auf der Gleichstromseite der Anlage zu Erde fließt, ist kleiner als Nx1000 mA (PVS-100) bzw. Nx1200 mA (PVS-120). Hierbei ist N die Anzahl der an dieselbe Transformator- wicklung angeschlossenen Wechselrichter. Dieser Stromstärkewert ist zur Kabeladerdimensionie- rung und Brandgefahrbeurteilung heranzuziehen.
Seite 4
• Die Abdeckung der Anschlussbox (07) öffnen und Ursprüngliche AC SPD-Konfiguration die Stützwinkel der Abdeckung (14) verwenden, um sie (07) in geöffneter Position zu halten. ACHTUNG – Darauf achten, dass Stützwinkel (14)ordnungsgemäß gesichert sind, damit die Abdeckung nicht herunter fällt! •...
Seite 5
4.3.1 Installationsverfahren für - das andere Ende an den J34-Anschluss der Kommunikations- und Steuerplatine (28). 1/2 MPPTs-Anschlussboxen: • Die internen DC-Schutzschilde (60) durch Entfernen der sechs M5-Schrauben abnehmen. Zuerst das untere Schild (gelb) und danach das obere Schild (grün) entfernen. HINWEIS –...
Seite 6
durch Boden Trennwand (Gleich-/ • Installation der Erdungsplatine: Wechselstromseite der Anschlussbox) zu führen. - Die beiden (im Kit enthaltenen) Abstandshalter installieren. • Das Minuspolkabel (05) (Kabelcode ZLH.V3R05) - Die Platine auf die beiden Haltestifte aufstecken und anschließen: mit den beiden (im Kit enthaltenen) M4-Schrauben - ein Ende am Anschlusspunkt für den Minuspol (04) befestigen.
Seite 7
Es müssen auch die Bindestriche „-“ im Produktschlüssel in das Passwortfeld eingegeben werden. HINWEIS – Bedarf kann Produktschlüssel mit „Aurora Vision Cloud“ oder durch Anruf beim Technischen Support von Fimer ACHTUNG – Dieser Parameter bezeichnet erfragt werden. die Schwellenspannung zwischen Minuspol und Erde, die eine Wechselrichterabschaltung bei Erdschluss (E037) auslöst.
6. Technische Daten Hauptkomponenten Erdungssatz (Grounding Kit) MODEL NAME PVS-100/120-TL „B2-Version“ (alle Modelle) P/N:PPPPPPPPPPP WO:XXXXXXX Kompatibilität In der Modellbezeichnung muss das Suffix „B2“ SO:SXXXXXXXX Q1 vorhanden sein (siehe die Kennzeichnungseti- ketten). SN:YYWWSSSSSS WK:WWYY POWER-ONE ITALY S.p.A Via S.Giorgio 642, Terranuova Bracciolini (AR), 52028, Italia...
