Fimer REACT2-Serie Kurzanleitung Seite 17

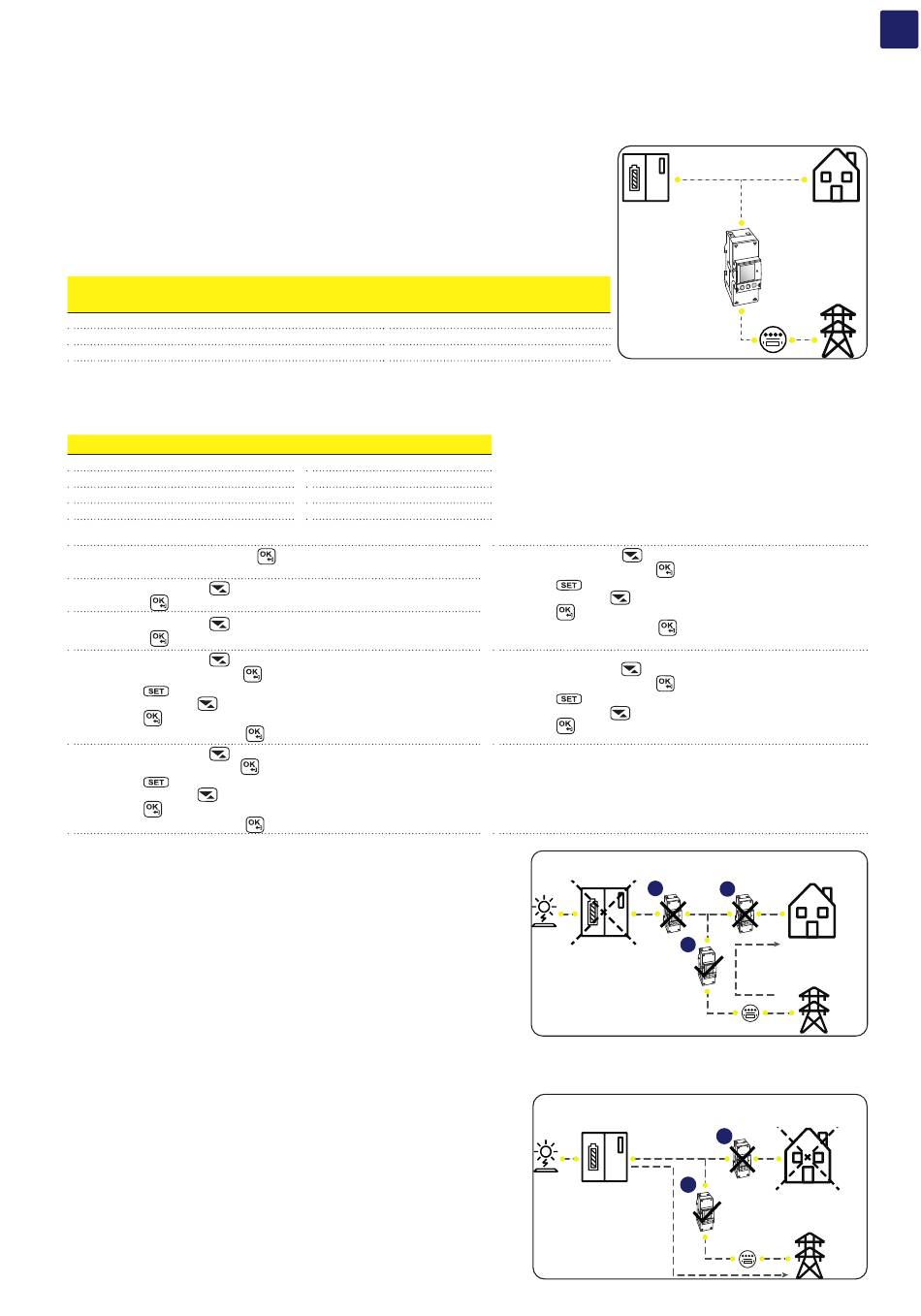

8.2 Connection and configuration of the ABB B21 meter (single-phase)
Verbindung und Konfiguration des Energiezählers ABB B21 (einphasig):
Der Energiezähler ABB B21 (50) ist ein Tragschienengerät (2 Module) und muss installiert werden, wenn die Stromversorgung einphasig ist.
• Trennen Sie den dem Energiezähler vorgeschalteten AC-Trennschalter dem Zähler.
• Entfernen Sie die Isolierung des Kabels auf einer am Energiezähler angezeigten Länge (13 mm).
• Verbinden Sie die Kabel der einphasigen Leitung entsprechend dem auf dem Energiezähler
abgedruckten Plan (L und N) mit dem AC-Anschlussklemmenblock (60)(59) und ziehen Sie
die Schrauben an (Anziehmoment 3,0 Nm).
• Verbinden Sie die Kabel der seriellen Leitung A (37), B (36) und C (37) mit dem Klemmenblock
an der Rückseite des ABB B21 unter Berücksichtigung der Übereinstimmung der Signale
der seriellen Leitung (50) und ziehen Sie die Schrauben an (Anziehdrehmoment 0,25 Nm):
Klemmenblock der seriellen Leitung des
Energiezählers ABB B21 (54)
A (37)
B (36)
C (35)
• Das andere Ende des Kabels muss anschließend mit dem ENERGIEZÄHLER-Anschluss des REACT2-UNO verbunden werden (14)
• Installieren Sie das Gerät an der Tragschiene und stellen Sie sicher, dass das Befestigungssystem daran ausgelöst wurde.
• Sobald die Phase der mechanischen Installation des ENERGIEZÄHLERS abgeschlossen wurde, muss der ENERGIEZÄHLER konfiguriert
werden, damit er mit dem REACT2-System kompatibel ist. Stellen Sie die Parameter des Energiezählers so ein, wie in der Tabelle dargelegt:
Parameter
Adresse
Protokoll
Baudrate
Parität
Die Einstellungen werden über Tastatur und Display am Energiezähler vorgenommen:
1. Drücken Sie zwei Sekunden lang
Energiezählers zuzugreifen.
2. Drücken Sie wiederholt bis das Display „Set" anzeigt.
- Drücken Sie zur Bestätigung.
3. Drücken Sie wiederholt bis das Display „RS-485" anzeigt.
- Drücken Sie zur Bestätigung.
4. Drücken Sie wiederholt bis das Display „Protocol" anzeigt.
Um zuzugreifen, drücken Sie auf
Drücken Sie , um eine Änderung des Werts zu ermöglichen.
Drücken Sie wiederholt , bis das Display „Modbus" anzeigt.
Drücken Sie , um die Änderung zu bestätigen.
Drücken Sie zwei Sekunden lang
5. Drücken Sie wiederholt bis das Display „Baud rate" anzeigt.
Umzuzugreifen, drücken Sie auf
Drücken Sie , um eine Änderung des Werts zu ermöglichen.
Drücken Sie wiederholt und wählen Sie 19200.
Drücken Sie , um die Änderung zu bestätigen.
Drücken Sie zwei Sekunden lang
Überprüfung der korrekten Einbauposition des ABBEnergiezählers
Schritt-Nr. 1 - Ausschalten des DC-Schalters am REACT 2
• Schalten Sie den DC-Schalter am REACT 2 aus - auf Position "OFF"
• Ihr hausinterner Stromverbrauch (Bezug vom Netz) sollte mindestens 50 Watt betragen.
• Das Webserver User Interface und das Display des ABB-Energiezählers
sollten einen Energiebezug vom Netz anzeigen (und zwar als negativen
Wert, z.B. -1250 Watt).
- Wenn eine Leistung angezeigt wird, kann der ABB-Energiezähler entweder
in Position (B) oder (C) eingebaut sein (Wenn das Leistungsvorzeichen
negativ ist, gehen Sie weiter zu Schritt-Nr. 2 - andernfalls verändern Sie bitte
die Anschlußpolarität des ABB-Energiezählers).
- Wenn keine Leistung angezeigt wird (0 Watt), befindet sich der ABB-
Energiezähler in der inkorrekten Position (A). In diesem Fall installieren Sie
den ABB-Energiezähler bitte in der korrekten Position (C) und stellen Sie die richtige Anschlußpolarität sicher.
Schritt-Nr. 2 - Ausschalten aller hausinternen Verbraucherlasten
• Schalten Sie den DC-Schalter am REACT 2 ein- auf Position "ON".
• Schalten Sie alle hausinternen Verbraucherlasten aus.
• Das Webserver User Interface und das Display des ABB-Energiezählers sollten
eine Energieeinspeisung ins Netz anzeigen (und zwar als positiven Wert, z.B.
+1000 Watt) oder einen Energiefluss zum Laden der REACT2 -BATT.
- Wenn keine Leistung angezeigt wird (0 Watt), befindet sich der ABB-Energiezähler
in der inkorrekten Position (B). Bitte installieren Sie den ABB-Energiezähler in der
korrekten Position (C) und stellen Sie die richtige Anschlußpolarität sicher.
- Wenn eine Leistung mit positiven Wert angezeigt wird, ist der ABB-
Energiezähler in der korrekten Position (C).
Schraubklemme am Gegenstück
1 (-T/R)
3 (+T/R)
4 (RTN)
Einstellungen
1
MODBUS
19200
EVEN
, um auf das Einstellungsmenü des
.
, um zum RS485-Menü zurückzukehren.
.
, um zum RS485-Menü zurückzukehren.
6. Drücken Sie wiederholt bis das Display „Address" anzeigt.
Um zuzugreifen, drücken Sie auf
Drücken Sie , um eine Änderung des Werts zu ermöglichen.
Drücken Sie wiederholt und wählen Sie 1.
Drücken Sie , um die Änderung zu betätigen.
Drücken Sie zwei Sekunden lang
zurückzukehren.
7. Drücken Sie wiederholt , bis das Display „Modbus" anzeigt.
Um zuzugreifen, drücken Sie auf
Drücken Sie , um eine Änderung des Werts zu ermöglichen.
Drücken Sie wiederholt und wählen Sie „EVEN".
Drücken Sie , um die Änderung zu bestätigen.
DC-Schalter am REACT 2 DC switch in
aus / auf Position „OFF"
OFF position
DC switch in
A
OFF position
Inverter is ON
REACT 2-Wechselrichter
eingeschaltet
Inverter is ON
Power
flow
Power
Energiefluß
flow
.
, um zum RS485-Menü
.
House consumption Hausinterner Stromverbrauch/
Bezug vom Netz / Verbraucherlast-
Loads are ON
en eingeschaltet
House consumption
B
Loads are ON
C
Power
Energiefluß
flow
Power
flow
House consumption
Loads are OFF
Kein hausinterner Stromver-
House consumption
brauch / kein Bezug vom Netz / alle
Loads are OFF
Verbraucherlasten ausgeschaltet
B
C
DE
