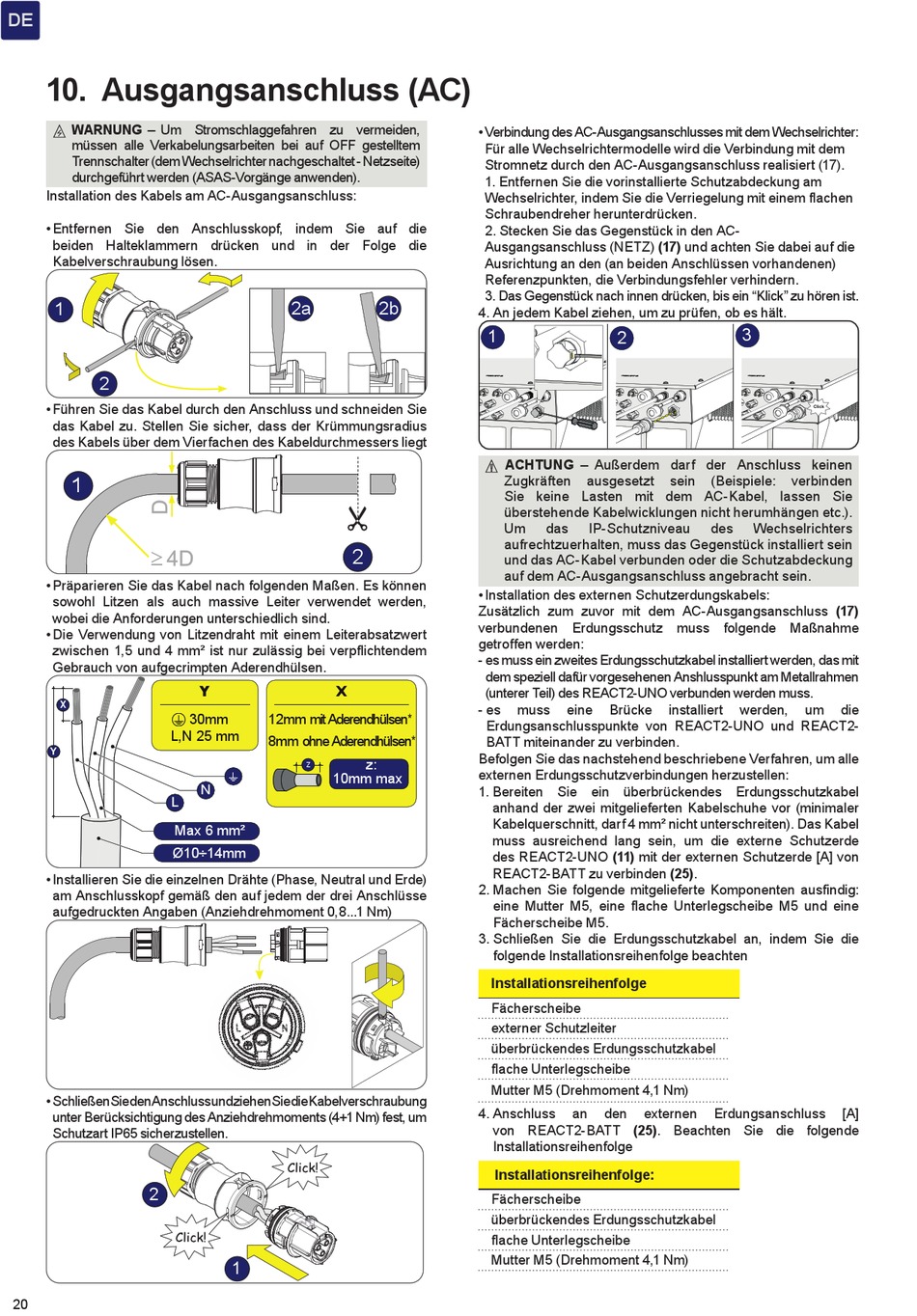

10. Ausgangsanschluss (AC)

WARNUNG – Um Stromschlaggefahren zu vermeiden,
B
müssen alle Verkabelungsarbeiten bei auf OFF gestelltem
Trennschalter (dem Wechselrichter nachgeschaltet - Netzseite)
durchgeführt werden (ASAS-Vorgänge anwenden).
Installation des Kabels am AC-Ausgangsanschluss:
• Entfernen Sie den Anschlusskopf, indem Sie auf die
beiden Halteklammern drücken und in der Folge die
Kabelverschraubung lösen.
1
2
• Führen Sie das Kabel durch den Anschluss und schneiden Sie
das Kabel zu. Stellen Sie sicher, dass der Krümmungsradius
des Kabels über dem Vierfachen des Kabeldurchmessers liegt
1
• Präparieren Sie das Kabel nach folgenden Maßen. Es können
sowohl Litzen als auch massive Leiter verwendet werden,
wobei die Anforderungen unterschiedlich sind.
• Die Verwendung von Litzendraht mit einem Leiterabsatzwert
zwischen 1,5 und 4 mm² ist nur zulässig bei verpflichtendem
Gebrauch von aufgecrimpten Aderendhülsen.
X
L,N 25 mm
Y
L
Max 6 mm²
Ø10÷14mm
• Installieren Sie die einzelnen Drähte (Phase, Neutral und Erde)
am Anschlusskopf gemäß den auf jedem der drei Anschlüsse
aufgedruckten Angaben (Anziehdrehmoment 0,8...1 Nm)
• Schließen Sie den Anschluss und ziehen Sie die Kabelverschraubung
unter Berücksichtigung des Anziehdrehmoments (4+1 Nm) fest, um
Schutzart IP65 sicherzustellen.
2
20
2a
2
Y X
30mm 12mm mit Aderendhülsen *
8mm ohne Aderendhülsen *
z
10mm max
N
1
• Verbindung des AC-Ausgangsanschlusses mit dem Wechselrichter:
Für alle Wechselrichtermodelle wird die Verbindung mit dem
Stromnetz durch den AC-Ausgangsanschluss realisiert (17).
1. Entfernen Sie die vorinstallierte Schutzabdeckung am
Wechselrichter, indem Sie die Verriegelung mit einem flachen
Schraubendreher herunterdrücken.
2. Stecken Sie das Gegenstück in den AC-
Ausgangsanschluss (NETZ) (17) und achten Sie dabei auf die
Ausrichtung an den (an beiden Anschlüssen vorhandenen)
Referenzpunkten, die Verbindungsfehler verhindern.
3. Das Gegenstück nach innen drücken, bis ein "Klick" zu hören ist.
2b
4. An jedem Kabel ziehen, um zu prüfen, ob es hält.
1
ACHTUNG –
A
Zugkräften
Sie keine Lasten mit dem AC-Kabel, lassen Sie
überstehende Kabelwicklungen nicht herumhängen etc.).
Um
aufrechtzuerhalten, muss das Gegenstück installiert sein
und das AC-Kabel verbunden oder die Schutzabdeckung
auf dem AC-Ausgangsanschluss angebracht sein.
• Installation des externen Schutzerdungskabels:
Zusätzlich zum zuvor mit dem AC-Ausgangsanschluss (17)
verbundenen Erdungsschutz muss folgende Maßnahme
getroffen werden:
- es muss ein zweites Erdungsschutzkabel installiert werden, das mit
dem speziell dafür vorgesehenen Anshlusspunkt am Metallrahmen
(unterer Teil) des REACT2-UNO verbunden werden muss.
- es muss
Erdungsanschlusspunkte von REACT2-UNO und REACT2-
BATT miteinander zu verbinden.
Befolgen Sie das nachstehend beschriebene Verfahren, um alle
z:
externen Erdungsschutzverbindungen herzustellen:
1. Bereiten Sie ein überbrückendes Erdungsschutzkabel
anhand der zwei mitgelieferten Kabelschuhe vor (minimaler
Kabelquerschnitt, darf 4 mm² nicht unterschreiten). Das Kabel
muss ausreichend lang sein, um die externe Schutzerde
des REACT2-UNO (11) mit der externen Schutzerde [A] von
REACT2-BATT zu verbinden (25).
2. Machen Sie folgende mitgelieferte Komponenten ausfindig:
eine Mutter M5, eine flache Unterlegscheibe M5 und eine
Fächerscheibe M5.
3. Schließen Sie die Erdungsschutzkabel an, indem Sie die
folgende Installationsreihenfolge beachten
Installationsreihenfolge
Fächerscheibe
externer Schutzleiter
überbrückendes Erdungsschutzkabel
flache Unterlegscheibe
Mutter M5 (Drehmoment 4,1 Nm)
4. Anschluss
von REACT2-BATT (25). Beachten Sie die folgende
Installationsreihenfolge
Installationsreihenfolge:
Fächerscheibe
überbrückendes Erdungsschutzkabel
flache Unterlegscheibe
Mutter M5 (Drehmoment 4,1 Nm)
2
Außerdem darf der Anschluss keinen
ausgesetzt sein (Beispiele:
das IP-Schutzniveau des
eine Brücke installiert
an den externen Erdungsanschluss
3
Click
verbinden
Wechselrichters
werden, um die
[A]
