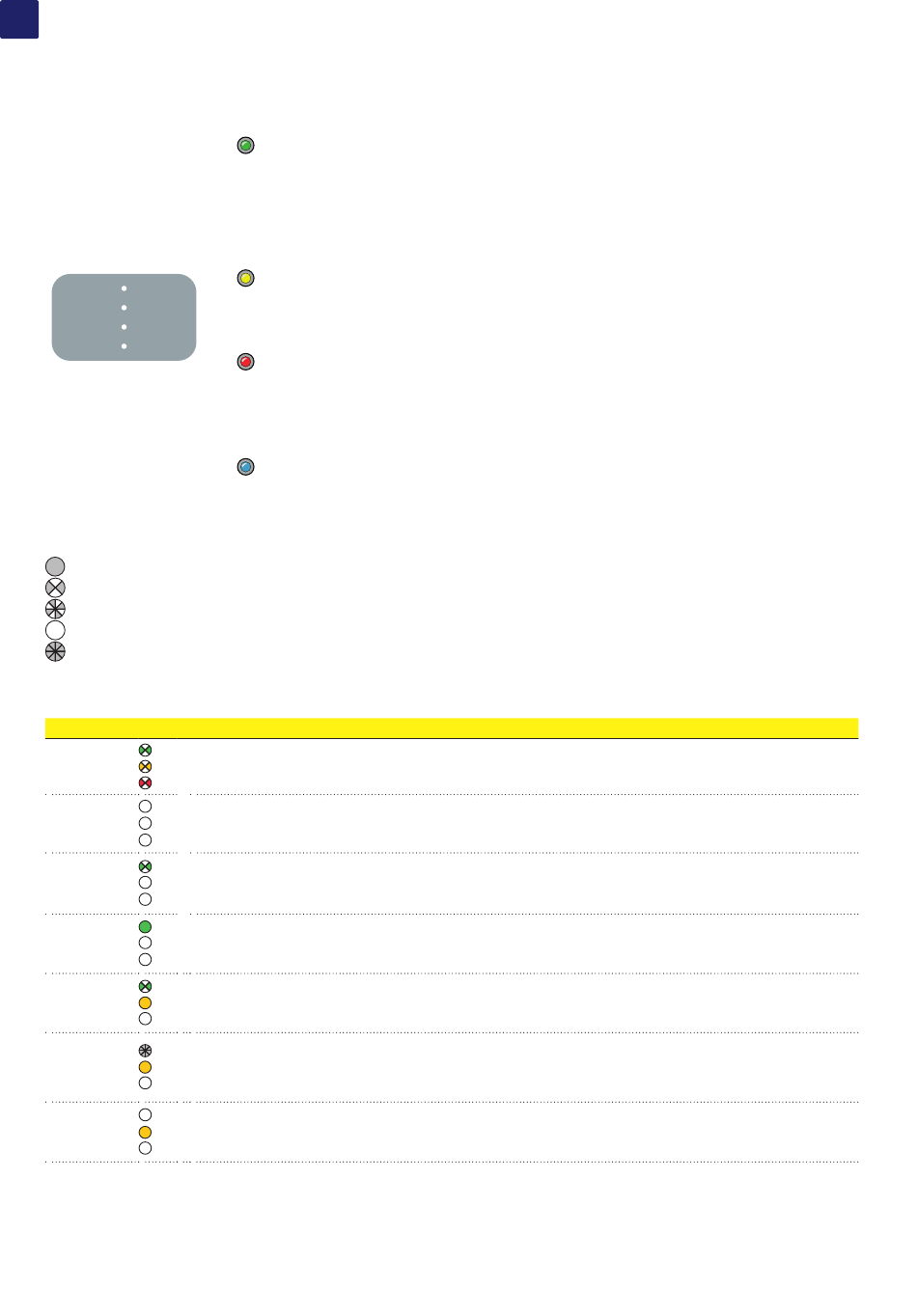

12. Beschreibung der LED-Anzeigen

P O W E R
A L A R M
G I F
W L A N / L A N
In der folgenden Tabelle sind alle möglichen LED-Aktivierungskombinationen dargestellt. Im Besonderen könnte sich jede LED auf eine
der folgenden Weisen verhalten:
= LED an
= LED blinkt langsam (2 Sekunden an / 2 Sekunden aus)
= LED blinkt schnell (0,2 Sekunden an / 0,2 Sekunden aus)
= LED aus
= Ein beliebiger der vorstehend beschriebenen Zustände
Die folgende Tabelle zeigt alle möglichen Aktivierungskombinationen der „Power"-, „Alarm"- und „GFI"-LEDs auf dem LED-Panel (08) in
Abhängigkeit vom Betriebszustand des Wechselrichters.
LED-Status
grün:
gelb:
rot:
grün:
gelb:
rot:
grün:
gelb:
rot:
grün:
gelb:
rot:
grün:
gelb:
rot:
grün:
gelb:
rot:
grün:
gelb:
rot:
36
POWER
Zeigt an, dass der Wechselrichter einwandfrei funktioniert.
Wenn die Einheit in Betrieb genommen wird, während das Netz geprüft wird, blinkt diese LED.
Wenn eine gültige Netzspannung erkannt wird, leuchtet die LED dauerhaft, solange ausreichend
Sonnenlicht zur Aktivierung der Einheit vorhanden ist. Anderenfalls blinkt die LED weiterhin so
lange, bis das Sonnenlicht für die Aktivierung ausreicht.
ALARM
Zeigt an, dass der Wechselrichter eine Anomalie erkannt hat. Dieses Problem wird in
der Webbenutzeroberfläche und der Installations-App für Solar-Wechselrichter von ABB
hervorgehoben.
GFI
Die LED „GFI"
DC-Seite des Photovoltaikgenerators einen Erdschluss erkannt hat. Wenn diese Störung erkannt
wird, trennt sich der Wechselrichter unverzüglich vom Netz.
WLAN/LAN
Zeigt den Status der WLAN- oder ETHERNET-Kommunikationsverbindung an.
Betriebszustand
Firmware-Programmierung
Die Wechselrichter-Firmware wird programmiert (in dieser Phase den Wechselrichter nie ausschalten).
Nachtmodus (Wechselrichter schaltet automatisch ab)
Der Wechselrichter befindet sich im Nachtabschaltungsmodus (Eingangsspannung unter 70 % der eingestellten
Anlaufspannung und AC-Netz fehlt).
Inverter initialization / Waiting Sun
This is a transitional state due to verification of the operating conditions. During this stage the inverter checks
that the conditions for connecting to the grid are met.
Der Wechselrichter ist verbunden und speist Leistung ins Netz ein
Normalbetrieb. In dieser Phase verfolgt und analysiert der Wechselrichter automatisch den Maximum Power
Point (MPP) des Photovoltaikgenerators.
Fehlendes Netz
Bezeichnet mangelnde Netzspannung In diesem Zustand kann der Wechselrichter keine Verbindung mit dem
Stromnetz herstellen.
Warnanzeige: (W-Meldungscodes) oder Fehler: (E-Meldungscodes)
- Zeigt an, dass das Steuerungssystem des Wechselrichters eine Warnung (W) oder einen Fehler (E)
festgestellt hat. Es ist möglich, die Art des aufgetretenen Problems im entsprechenden Abschnitt der
integrierten Web-Benutzeroberfläche zu ermitteln (Abschnitt „Wechselrichterprotokoll").
Temperaturschutzauslösung
Bezeichnet, dass die mit Innentemperaturen in Beziehung stehende Auslösung (unzureichende oder
übermäßige Temperatur) möglicherweise aktiviert wurde.
(Erdschluss) zeigt an, dass der Wechselrichter auf der
