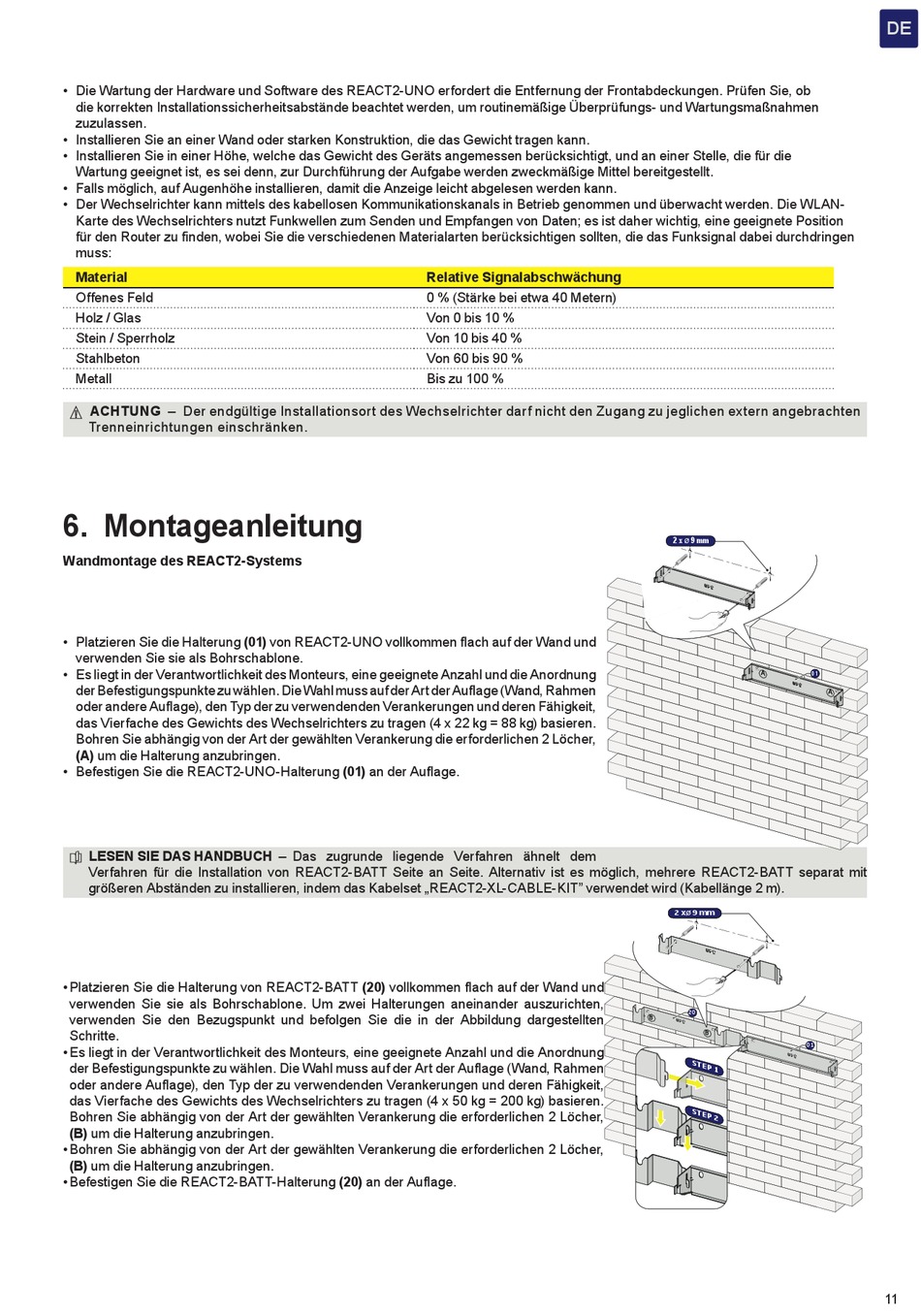

Montageanleitung - Fimer REACT2-Serie Kurzanleitung

• Die Wartung der Hardware und Software des REACT2-UNO erfordert die Entfernung der Frontabdeckungen. Prüfen Sie, ob
die korrekten Installationssicherheitsabstände beachtet werden, um routinemäßige Überprüfungs- und Wartungsmaßnahmen
zuzulassen.
• Installieren Sie an einer Wand oder starken Konstruktion, die das Gewicht tragen kann.
• Installieren Sie in einer Höhe, welche das Gewicht des Geräts angemessen berücksichtigt, und an einer Stelle, die für die
Wartung geeignet ist, es sei denn, zur Durchführung der Aufgabe werden zweckmäßige Mittel bereitgestellt.
• Falls möglich, auf Augenhöhe installieren, damit die Anzeige leicht abgelesen werden kann.
• Der Wechselrichter kann mittels des kabellosen Kommunikationskanals in Betrieb genommen und überwacht werden. Die WLAN-
Karte des Wechselrichters nutzt Funkwellen zum Senden und Empfangen von Daten; es ist daher wichtig, eine geeignete Position
für den Router zu finden, wobei Sie die verschiedenen Materialarten berücksichtigen sollten, die das Funksignal dabei durchdringen
muss:
Material
Offenes Feld
Holz / Glas
Stein / Sperrholz
Stahlbeton
Metall
ACHTUNG – Der endgültige Installationsort des Wechselrichter darf nicht den Zugang zu jeglichen extern angebrachten
A
Trenneinrichtungen einschränken.

6. Montageanleitung

Wandmontage des REACT2-Systems
• Platzieren Sie die Halterung (01) von REACT2-UNO vollkommen flach auf der Wand und
verwenden Sie sie als Bohrschablone.
• Es liegt in der Verantwortlichkeit des Monteurs, eine geeignete Anzahl und die Anordnung
der Befestigungspunkte zu wählen. Die Wahl muss auf der Art der Auflage (Wand, Rahmen
oder andere Auflage), den Typ der zu verwendenden Verankerungen und deren Fähigkeit,
das Vierfache des Gewichts des Wechselrichters zu tragen (4 x 22 kg = 88 kg) basieren.
Bohren Sie abhängig von der Art der gewählten Verankerung die erforderlichen 2 Löcher,
(A) um die Halterung anzubringen.
• Befestigen Sie die REACT2-UNO-Halterung (01) an der Auflage.
LESEN SIE DAS HANDBUCH –
E
Verfahren für die Installation von REACT2-BATT Seite an Seite. Alternativ ist es möglich, mehrere REACT2-BATT separat mit
größeren Abständen zu installieren, indem das Kabelset „REACT2-XL-CABLE-KIT" verwendet wird (Kabellänge 2 m).
• Platzieren Sie die Halterung von REACT2-BATT (20) vollkommen flach auf der Wand und
verwenden Sie sie als Bohrschablone. Um zwei Halterungen aneinander auszurichten,
verwenden Sie den Bezugspunkt und befolgen Sie die in der Abbildung dargestellten
Schritte.
• Es liegt in der Verantwortlichkeit des Monteurs, eine geeignete Anzahl und die Anordnung
der Befestigungspunkte zu wählen. Die Wahl muss auf der Art der Auflage (Wand, Rahmen
oder andere Auflage), den Typ der zu verwendenden Verankerungen und deren Fähigkeit,
das Vierfache des Gewichts des Wechselrichters zu tragen (4 x 50 kg = 200 kg) basieren.
Bohren Sie abhängig von der Art der gewählten Verankerung die erforderlichen 2 Löcher,
(B) um die Halterung anzubringen.
• Bohren Sie abhängig von der Art der gewählten Verankerung die erforderlichen 2 Löcher,
(B) um die Halterung anzubringen.
• Befestigen Sie die REACT2-BATT-Halterung (20) an der Auflage.
Relative Signalabschwächung
0 % (Stärke bei etwa 40 Metern)
Von 0 bis 10 %
Von 10 bis 40 %
Von 60 bis 90 %
Bis zu 100 %
Das zugrunde liegende Verfahren ähnelt dem
2 x 9 mm
Ø
A
01
2 x 9 mm
Ø
20
B
B
01
DE
A
11
