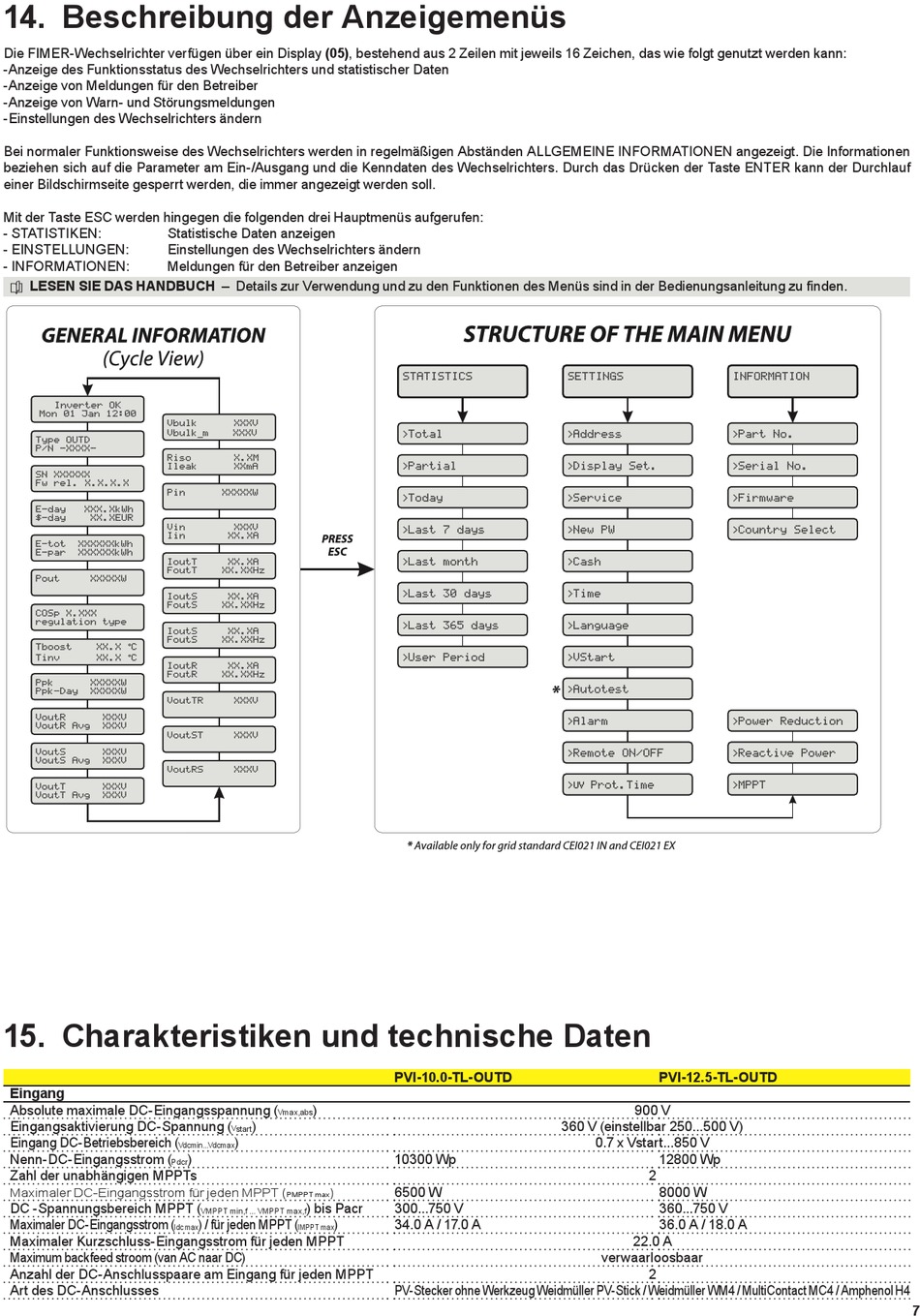

14. Beschreibung der Anzeigemenüs
Die FIMER-Wechselrichter verfügen über ein Display (05), bestehend aus 2 Zeilen mit jeweils 16 Zeichen, das wie folgt genutzt werden kann:
-Anzeige des Funktionsstatus des Wechselrichters und statistischer Daten
-Anzeige von Meldungen für den Betreiber
-Anzeige von Warn- und Störungsmeldungen
-Einstellungen des Wechselrichters ändern
Bei normaler Funktionsweise des Wechselrichters werden in regelmäßigen Abständen ALLGEMEINE INFORMATIONEN angezeigt. Die Informationen
beziehen sich auf die Parameter am Ein-/Ausgang und die Kenndaten des Wechselrichters. Durch das Drücken der Taste ENTER kann der Durchlauf
einer Bildschirmseite gesperrt werden, die immer angezeigt werden soll.
Mit der Taste ESC werden hingegen die folgenden drei Hauptmenüs aufgerufen:
- STATISTIKEN:
Statistische Daten anzeigen
- EINSTELLUNGEN:
Einstellungen des Wechselrichters ändern
- INFORMATIONEN:
Meldungen für den Betreiber anzeigen
LESEN SIE DAS HANDBUCH –
E
15. Charakteristiken und technische Daten
Eingang
Absolute maximale DC-Eingangsspannung (
Eingangsaktivierung DC-Spannung (
Eingang DC-Betriebsbereich (
Nenn-DC-Eingangsstrom (
Pdcr
Zahl der unabhängigen MPPTs
Maximaler DC-Eingangsstrom für jeden MPPT (
DC -Spannungsbereich MPPT (
Maximaler DC-Eingangsstrom (
Idc max
Maximaler Kurzschluss-Eingangsstrom für jeden MPPT
Maximum backfeed stroom (van AC naar DC)
Anzahl der DC-Anschlusspaare am Eingang für jeden MPPT
Art des DC-Anschlusses
Details zur Verwendung und zu den Funktionen des Menüs sind in der Bedienungsanleitung zu finden.
)
Vmax,abs
)
V start
)
Vdcmin...Vdcmax
)
)
PMPPT max
) bis Pacr
VMPPT min,f ... VMPPT max,f
) / für jeden MPPT (
)
IMPPT max
PVI-10.0-TL-OUTD
360 V (einstellbar 250...500 V)
10300 Wp
6500 W
300...750 V
34.0 A / 17.0 A
PV-Stecker ohne Werkzeug Weidmüller PV-Stick / Weidmüller WM4 / MultiContact MC4 / Amphenol H4
PVI-12.5-TL-OUTD
900 V
0.7 x Vstart...850 V
12800 Wp
2
8000 W
360...750 V
36.0 A / 18.0 A
22.0 A
verwaarloosbaar
2
7
