DE

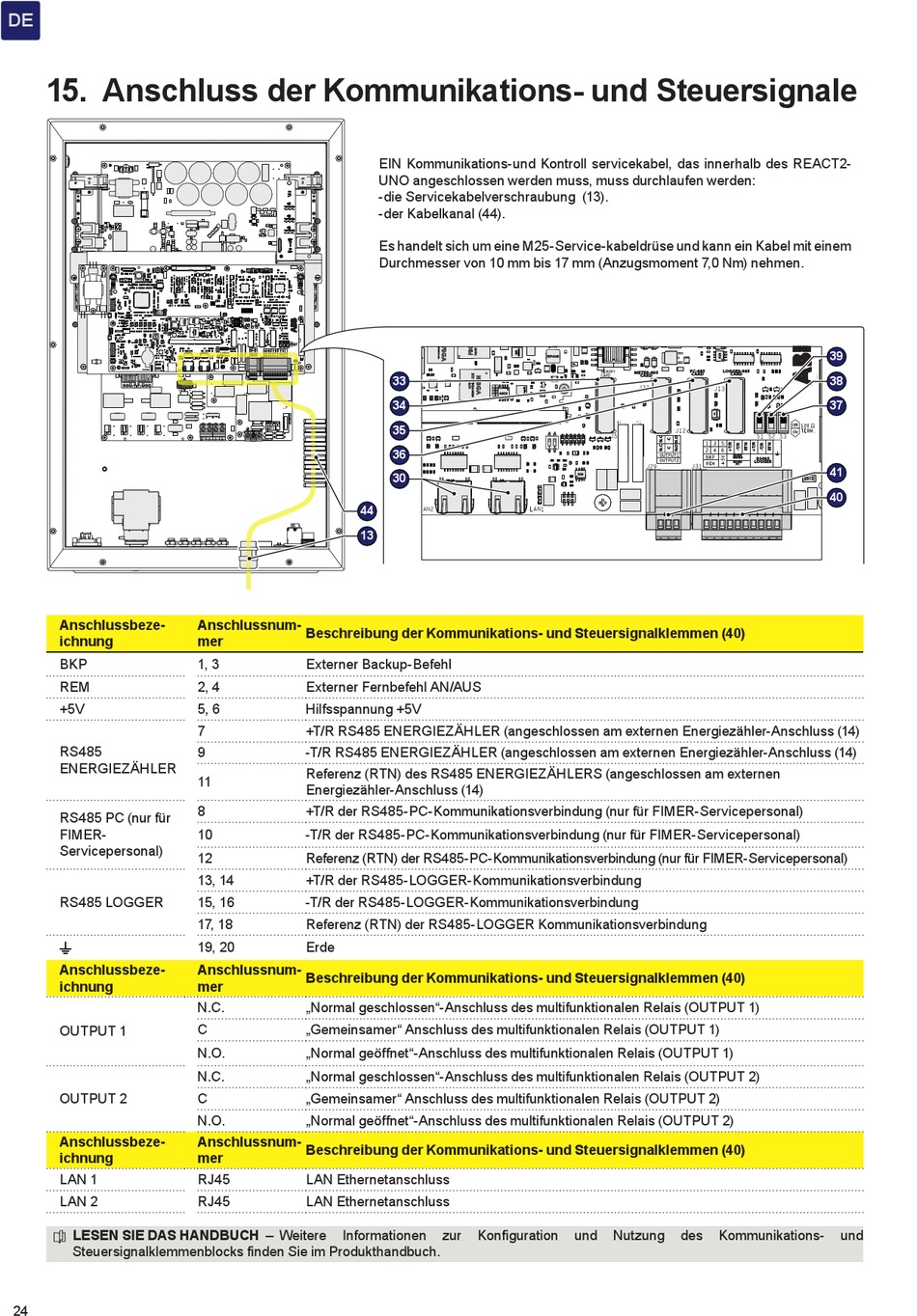

15. Anschluss der Kommunikations- und Steuersignale
IN1
IN1
IN2
IN2
Anschlussbeze-
ichnung
BKP
REM
+5V
RS485
ENERGIEZÄHLER
RS485 PC (nur für
FIMER-
Servicepersonal)
RS485 LOGGER
Anschlussbeze-
ichnung
OUTPUT 1
OUTPUT 2
Anschlussbeze-
ichnung
LAN 1
LAN 2
LESEN SIE DAS HANDBUCH –
E
Steuersignalklemmenblocks finden Sie im Produkthandbuch.
24
METER-485
PC-485
LOGGER-485
CARD
CARD
CARD
RS485
METER
RS485
LOGGER
RS485
PC
44
13
Anschlussnum-
Beschreibung der Kommunikations- und Steuersignalklemmen (40)
mer
1, 3
Externer Backup-Befehl
2, 4
Externer Fernbefehl AN/AUS
5, 6
Hilfsspannung +5V
7
+T/R RS485 ENERGIEZÄHLER (angeschlossen am externen Energiezähler-Anschluss (14)
9
-T/R RS485 ENERGIEZÄHLER (angeschlossen am externen Energiezähler-Anschluss (14)
Referenz (RTN) des RS485 ENERGIEZÄHLERS (angeschlossen am externen
11
Energiezähler-Anschluss (14)
8
+T/R der RS485-PC-Kommunikationsverbindung (nur für FIMER-Servicepersonal)
10
-T/R der RS485-PC-Kommunikationsverbindung (nur für FIMER-Servicepersonal)
12
Referenz (RTN) der RS485-PC-Kommunikationsverbindung (nur für FIMER-Servicepersonal)
13, 14
+T/R der RS485-LOGGER-Kommunikationsverbindung
15, 16
-T/R der RS485-LOGGER-Kommunikationsverbindung
17, 18
Referenz (RTN) der RS485-LOGGER Kommunikationsverbindung
19, 20
Erde
Anschlussnum-
Beschreibung der Kommunikations- und Steuersignalklemmen (40)
mer
N.C.
„Normal geschlossen"-Anschluss des multifunktionalen Relais (OUTPUT 1)
C
„Gemeinsamer" Anschluss des multifunktionalen Relais (OUTPUT 1)
N.O.
„Normal geöffnet"-Anschluss des multifunktionalen Relais (OUTPUT 1)
N.C.
„Normal geschlossen"-Anschluss des multifunktionalen Relais (OUTPUT 2)
C
„Gemeinsamer" Anschluss des multifunktionalen Relais (OUTPUT 2)
N.O.
„Normal geöffnet"-Anschluss des multifunktionalen Relais (OUTPUT 2)
Anschlussnum-
Beschreibung der Kommunikations- und Steuersignalklemmen (40)
mer
RJ45
LAN Ethernetanschluss
RJ45
LAN Ethernetanschluss
Weitere
Informationen
EIN Kommunikations-und Kontroll servicekabel, das innerhalb des REACT2-
UNO angeschlossen werden muss, muss durchlaufen werden:
-die Servicekabelverschraubung (13).
-der Kabelkanal (44).
Es handelt sich um eine M25-Service-kabeldrüse und kann ein Kabel mit einem
Durchmesser von 10 mm bis 17 mm (Anzugsmoment 7,0 Nm) nehmen.
33
34
35
36
30
zur
Konfiguration
PC-485
LOGGER-485
METER-485
CARD
CARD
CARD
RS485
METER
RS485
PC
und
Nutzung
des
Kommunikations-
39
38
37
RS485
LOGGER
41
40
und
