11. Anschluss der Kommunikations- und Steuersignale

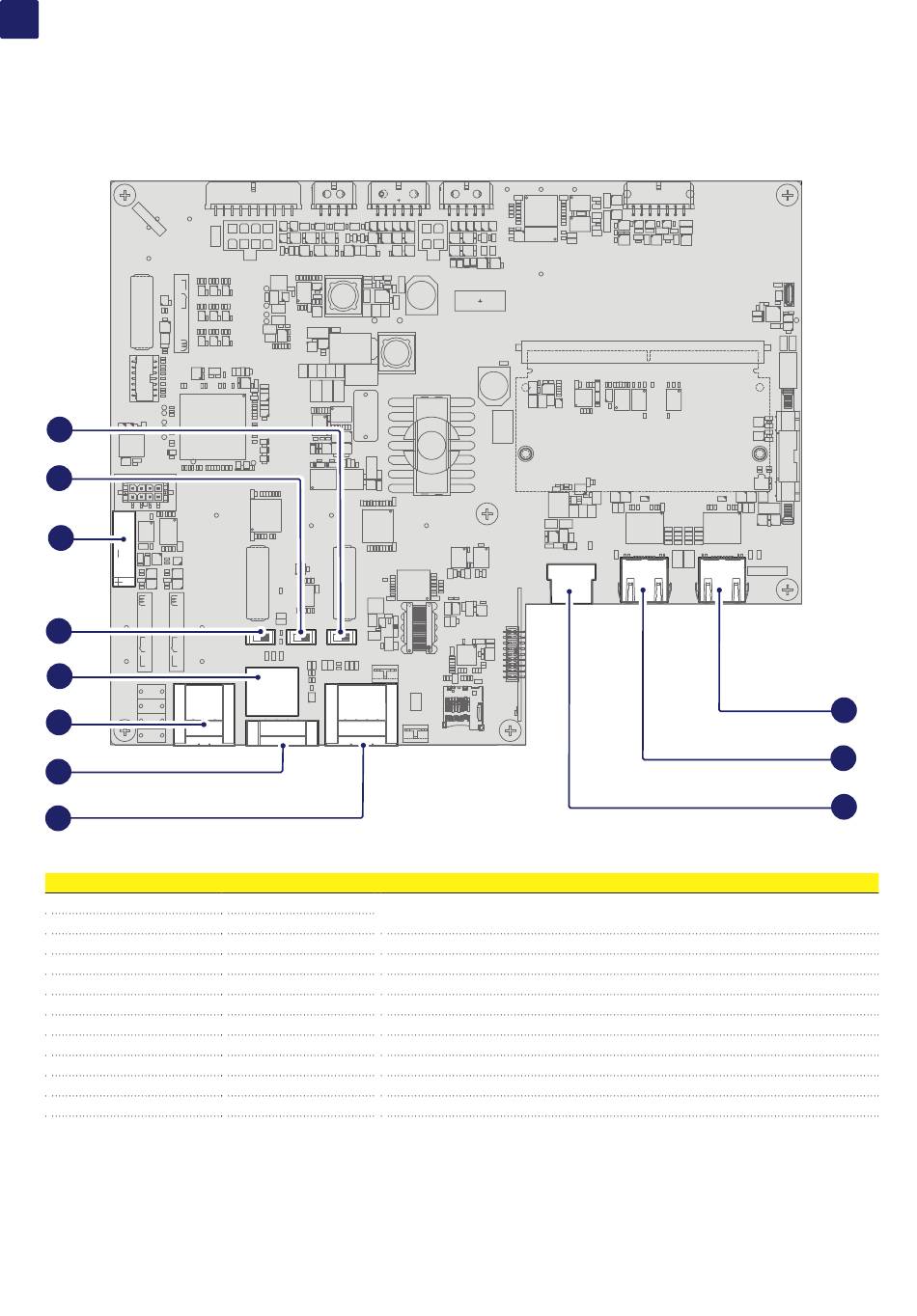

11.1 Referenzen Kommunikations- und Steuerplatine
40
39
47
X2
38
37
41
42
43
Anschlussbezeichnung
J4
S2
S1
S3
J2
J1
J3
J9
J10
J6
X2
(*) Der RS-485-Anschluss (RJ45) (nur ABB-Service) (37) und das Signal „R1" am Klemmenblock Remote EIN/AUS (42) werden
verwendet, um die Signale an den externen Anschluss RS-485 (14) zu senden.
32
S2
S1
S3
J4
J2
J3
J1
Anschlussreferenz
37
38
39
40
41
42
43
44
45
46
47
Beschreibung
RS485 Ethernet-Anschluss (RJ45) (nur ABB-Service)
RS485 ABB Service 120-Ohm-Abschlusswiderstand (nur ABB-Service)
DRM0-Aktivierungsschalter
RS485-Leitung 120-Ohm-Abschlusswiderstand
Verbindung zum Multifunktionsrelais (ALARM-Klemmenblock)
Klemmenblock Remote EIN/AUS
RS485-Leitung Klemmenblock
Ethernet-Anschluss 2 (RJ45)
Ethernet-Anschluss 1 (RJ45)
USB-Anschluss
CR2032 Backup-Batterie
J9
J10
J6
45
44
46
