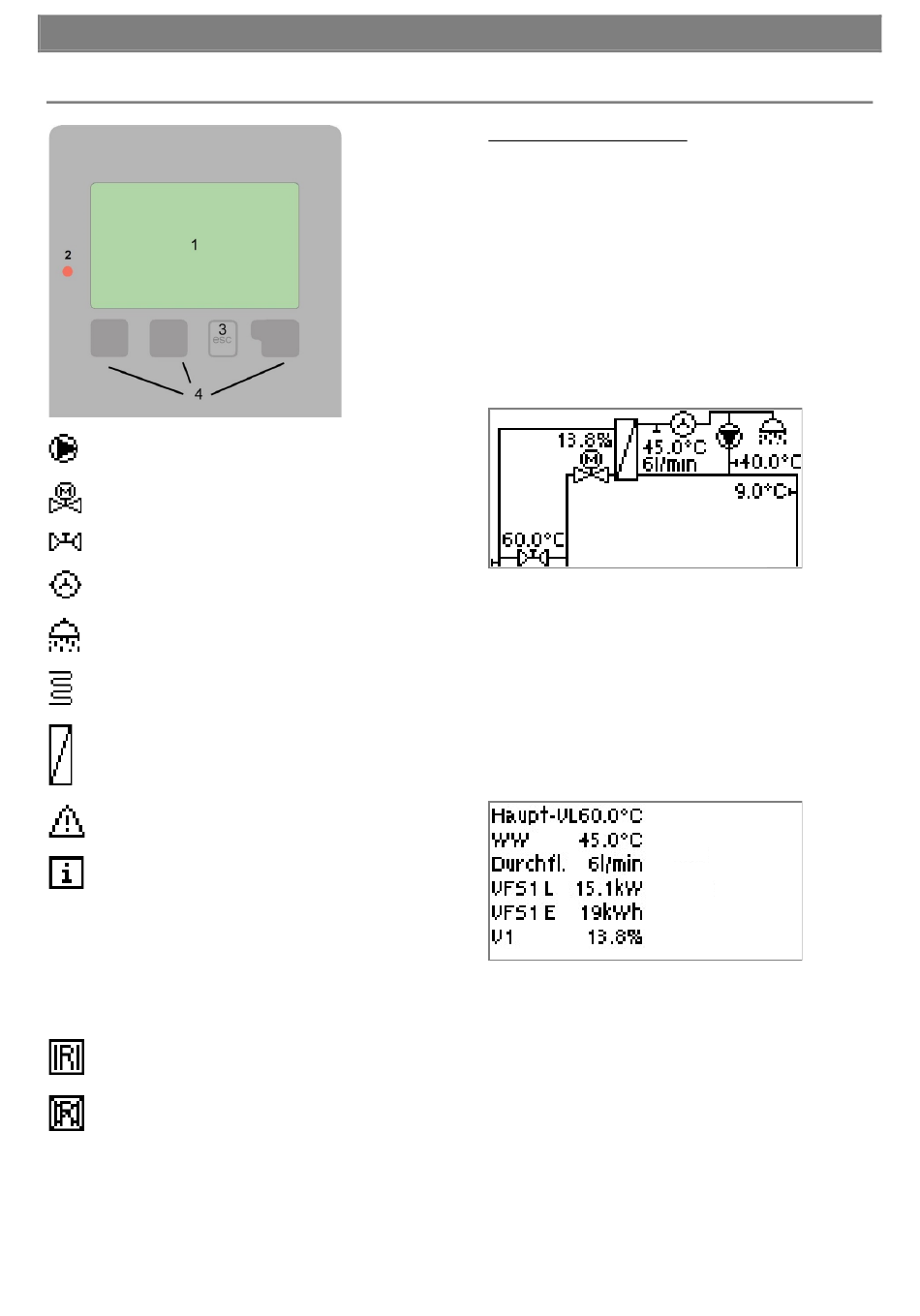

Bedienung

Anzeige und Eingabe

Pumpe (dreht sich im Betrieb)
step a valve (schwarz + [%]) ≙ Ventil offen
Ventil (schwarz) ≙ Ventil offen o. öffnend
Durchflussmesser
Brauchwasser
Heizung
Wärmetauscher
Warnung/Fehlermeldung
Neu vorliegende Infos
_____________________________________________________
Nur bei Programm 2 – Heizung ungeregelt,
mit Warmwasservorrang (siehe Seite 8 ff.)
Zeigt die Funktion der Motor-Ventil-Einheit step a valve
im Heizstrang an.
step a valve ≙ Ventil offen o. öffnend
step a valve ≙ Ventil geschlossen o. schließend
Weitere Symbole finden Sie bei den Sonderfunktionen
Beispiele für Tastenfunktionen:
+/- Werte vergrößern / verkleinern
▼/▲
Menü runter / hoch scrollen
Ja/Nein zustimmen / verneinen
Info weiterführende Information
Zurück zur vorherigen Anzeige
Ok Auswahl bestätigen
Bestätigen Einstellung bestätigen
Das Display (1) mit umfangreichem Text- und Grafikmodus
ermöglicht eine einfache Bedienung des Reglers.
Der Grafikmodus erscheint nur in der Handwerkerebene,
diese erreichen Sie durch Drücken der rechten Taste für
mind. 5 Sekunden.
Das Deaktivieren der Handwerkerebene wird im
Menüpunkt „8.2. Menüansicht", mit dem Wechsel von
„Experte" auf „Einfach", dem anschließenden zweimaligen
Bestätigen mit „OK" und dem Bestätigen mit „Ja" bei
„Änderung speichern?" ermöglicht.
(Oder, die Handwerkerebene deaktiviert sich nach einer
Stunde selbständig.)
Im Grafikmodus, ein Tastendruck auf eine der beiden
linken Taten, führt zu einer tabellarischen Darstellung der
im Grafikmodus angezeigten Werte und wieder zurück zum
Grafikmodus.
Ein "esc" Tastendruck im Grafikmodus führt direkt zum
Hauptmenü.
Wenn das Hauptmenü über „esc" verlassen wird, führt das
zurück zum Grafikmodus.
Die Eingaben erfolgen über 4 Tasten (3 + 4), denen situativ
unter- schiedliche Funktionen zugeordnet sind. Die „esc"
Taste (3) wird genutzt, um eine Eingabe abzubrechen oder
ein Menü zu verlassen. Es folgt ggf. eine
Sicherheitsabfrage zur Speicherung von Änderungen.
Die Funktion der anderen 3 Tasten () wird jeweils in der
Displayzeile über den Tasten erklärt, wobei die rechte
Taste in der Regel eine Bestätigungs- und Auswahlfunktion
übernimmt.
