Kennlinie

5.1.6.Kennlinie „0.8"
(Einstellung "Normal")
Art und Steilheit der Heizungskennlinie
Mit Hilfe der Kennlinie wird die Wärmeabgabe des Heizkreises in Abhängigkeit von der Außentemperatur gesteuert.
Der Wärmebedarf ist je nach Gebäudetyp/Gebäudeisolierung/Heizungsauslegung/Außentemperatur oftmals sehr
unterschiedlich. Deshalb kann die Heizanlage mit einer geraden Kennlinie (Einstellung "Normal") oder mit einer
abgeknickten Kennlinie (Einstellung "Geteilt") betrieben werden.
Ist die Einstellung "Normal" gewählt wird die Kennlinie mittels der entsprechenden Grafik im Regler angepasst. Während der
Justierung der Steilheit wird als Hilfestellung die errechnete Vorlauftemperatur bei -12 °C und oben rechts (sofern es immer
oben rechts ist) der Steilheitswert angezeigt.
Ist die Einstellung "Geteilt" gewählt, wird die Kennlinie mittels entsprechender Grafik im Regler in 3 Schritten eingestellt:
1. Außentemperatur für Steilheitswechsel
2. Steilheit über Außentemperatur für Wechsel
3. Steilheit unter Außentemperatur für Wechsel

Tageskorrektur

5.1.7.Tageskorrekt. „5.0°C"
Parallelverschiebung der Kennlinie
Durch die Tageskorrektur wird eine Parallelverschiebung der Heizungskennlinie während der Tagbetriebszeiten
vorgenommen, da es vorkommen kann, dass bei der eingestellten Kennlinie das Gebäude je nach Außentemperatur
nicht optimal beheizt wird. Bei einer nicht optimierten Kennlinie kommt es häufig zu folgender Situation: warmes
Wetter=Raum zu kalt/kaltes Wetter=Raum zu warm. In diesem Fall die Kennlinien-Steilheit schrittweise um 0.2 Punkte
verringern und die Tageskorrektur um jeweils 2 °C ... 4 °C anheben

Nachtkorrektur

5.1.8.Nachtkorrekt. „-2.0°C"
Parallelverschiebung der Kennlinie
Durch die Nachtkorrektur wird eine Parallelverschiebung der Heizungskennlinie während der Nachtbetriebszeiten
vorgenommen. Wird bei der Nachtkorrektur ein negativer Wert eingestellt, verringert sich die Sollvorlauftemperatur in
den Nachtbetriebszeiten entsprechend. Vornehmlich nachts aber auch am Tage, wenn niemand im Hause ist, wird so
die Raumtemperatur niedriger und dadurch Energie eingespart.
Beispiel: Bei Tageskorrektur von +5 °C und Nachtkorrektur von -2 °C ergibt sich eine um 7 °C reduzierte
Sollvorlauftemperatur im Nachtbetrieb.

Komfortanhebung

5.1.9.Komfortanh. „0.0°C"
Parallelverschiebung der Kennlinie
Die Komfortanhebung wird auf die Tageskorrektur aufaddiert und ermöglicht eine alternative Parallelverschiebung der
Heizkreiskennlinie um zu einer bestimmten Zeit eine Schnellaufheizung und/oder eine höhere Temperatur im
Wohnraum zu erreichen.

Min. Vorlauf

5.1.10.Min. Vorlauf „15.0°C"
Durch die eingestellte minimale Vorlauftemperatur wird die Heizungskennlinie und somit die Sollvorlauftemperatur des
Heizkreises nach unten hin begrenzt. Zusätzlich ist die minimale Vorlauftemperatur die Sollvorlauftemperatur für die
Frostschutzfunktion.
Während der Justierung der Steilheit wird als Hilfestellung die errechnete
Vorlauftemperatur bei -12 °C und oben rechts (sofern es immer oben
rechts ist) der Steilheitswert angezeigt. Bei nochmaligem Verstellen der
Split-Kennlinie erfolgt die Abfrage in umgekehrter Reihenfolge.

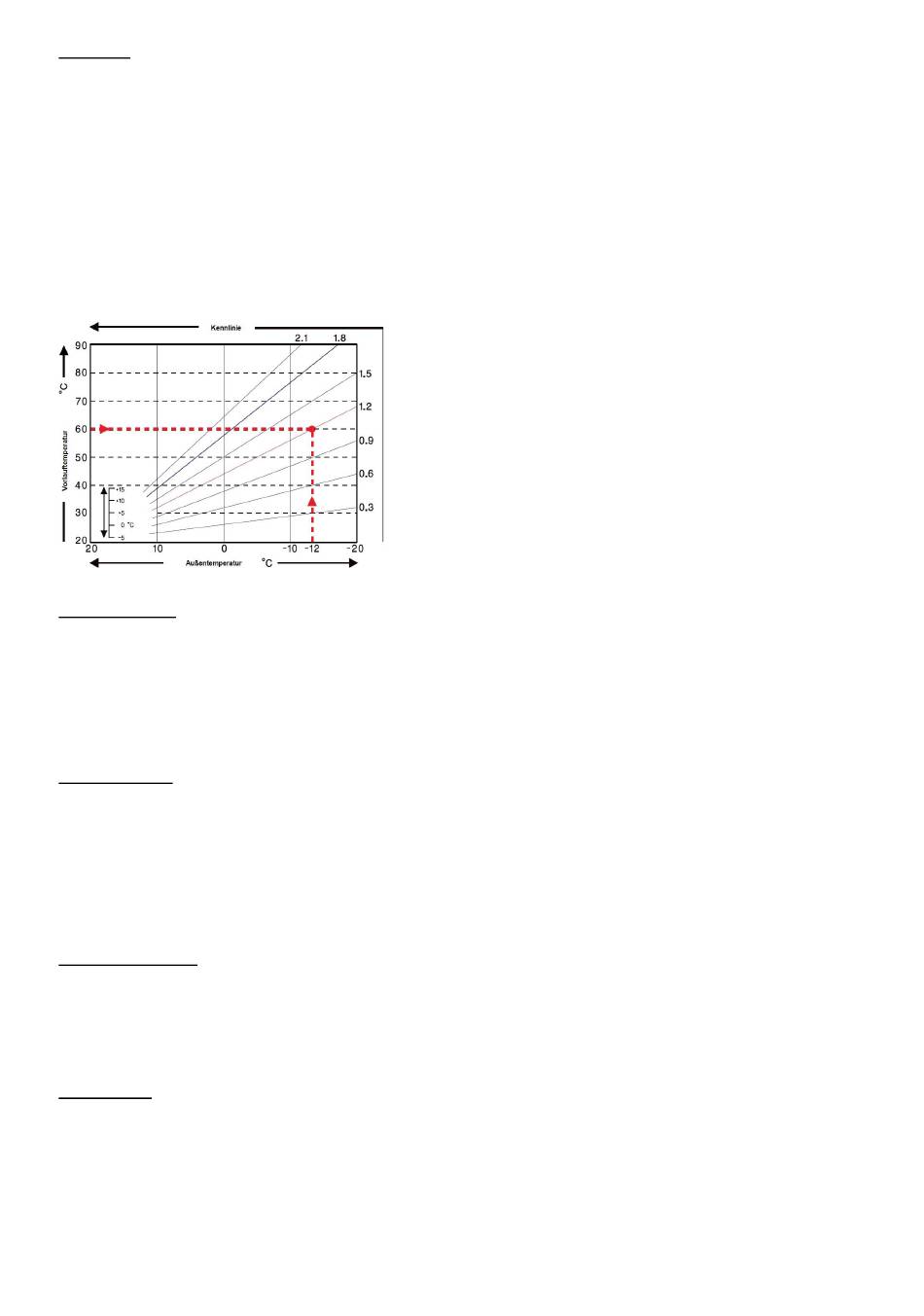

Das nebenstehende Diagramm zeigt den Einfluss der gewählten
Kennliniensteilheit (Normal-Kennlinie) auf die errechnete
Sollvorlauftemperatur des Heizkreises. Die richtige Kennlinie wird
bestimmt, indem man den Schnittpunkt der berechneten maximalen
Vorlauftemperatur (= Auslegungstemperatur) bei minimaler
Außentemperatur festlegt.
Beispiel: Auslegungstemperatur der Heizkörper 60 °C Vorlauf bei
niedrigster Außentemperatur gemäß Wärmebedarfsberechnung
-12 °C. Der Schnittpunkt im Beispiel ergibt eine Steilheit von 1,2 als
Einstellwert.
