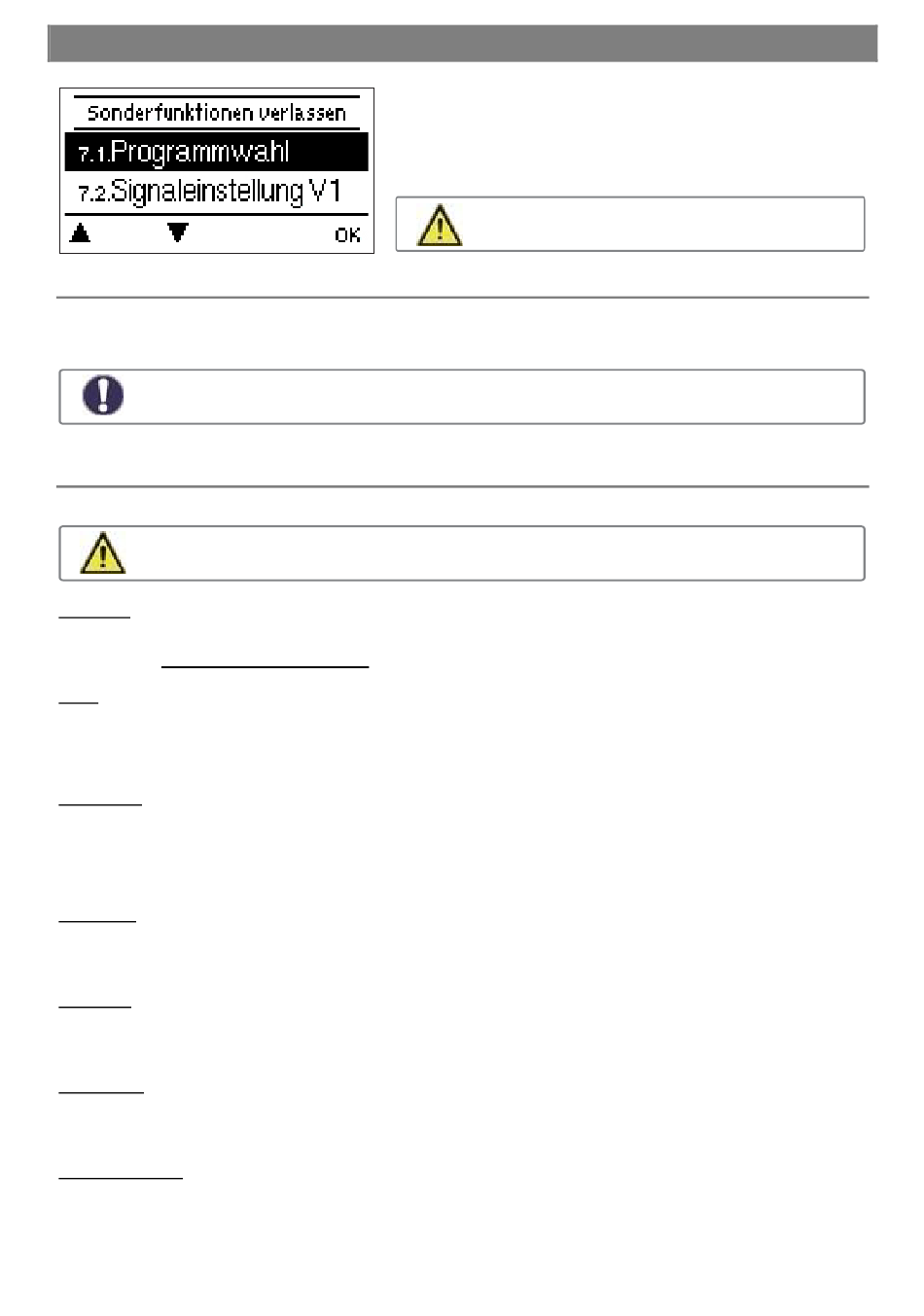

7. Sonderfunktionen

Programmwahl

7.1.Programmwahl
Hier wird das passende Programm 1, 2, 3 oder 4 (siehe Seiten 8, 9 und 10) für den jeweiligen Anwendungsfall passend
ausgewählt und eingestellt.
Die Programmwahl erfolgt normalerweise nur einmalig während der Erstinbetriebnahme durch den Fachmann.
Eine falsche Programmwahl kann zu unvorhersehbaren Fehlfunktionen führen.

Signaleinstellungen V1

7.2.Signaleinstellung V1 - für die Motor-Ventil-Einheit step a valve für die Warmwasserbereitung.
Veränderungen der hier voreingestellten Werte, können zu schwerwiegenden Funktionsstörungen in der
Wohnungsstation und/oder der Anlage führen und sind nur vom Fachmann, nach vorheriger Abstimmung mit
dem Hersteller vorzunehmen!

Signaltyp

7.2.1.Signaltyp „PWM"
Ansteuerung der Motor-Ventil-Einheit step a valve über V1 oder V2 mittels eines PWM Signals.
(0-10V Ist keinesfalls aus zu wählen !)

Profil

7.2.2.Profi „Step a valve"
In diesen Menüs ist ein Profil für Aktoren auszuwählen!
(Unter „Manuell" können alle Einstellungen selbst vorgenommen werden. Auch nach Auswahl eines Profils sind die
Einstellungen änderbar.)

Signalform

7.2.3.Signalform „Normal"
In diesem Menü wird die Art der Ansteuerung des Aktors eingestellt: Die Motor-Ventil-Einheit step a valve und Solar-
pumpen liefern bei kleinem Eingangssignal auch wenig Leistung.
Heizungspumpen hingegen liefern bei kleinem Eingangssignal die größte Leistung.
Für die Motor-Ventil-Einheit step a valve = Normal. (für Heizungspumpen = invertiert.)

PWM Aus

7.2.4.PWM Aus „0.0%"
Dieses Signal wird ausgegeben, wenn die Motor-Ventil-Einheit step a valve ausgeschaltet wird.
(Aktoren mit Kabelbruchdetektion benötigen ein Minimalsignal)

PWM Ein

7.2.5.PWM Ein „28.0%"
Dieses Signal wird benötigt, um die Motor-Ventil-Einheit step a valve einzuschalten und auf kleinste Aktiv-Stufe zu
stellen.

PWM Max.

7.2.6.PWM Max. „95.0%"
Mit diesem Wert kann das maximale Signal für die höchste Aktiv-Stufe der Motor-Ventil-Einheit step a valve
angegeben werden, die z.B. während des Vorspülens oder bei manuellem Betrieb genutzt wird.

Signal anzeigen

7.2.10.Signal anzeigen
Stellt in einer grafischen und Textübersicht das eingestellte Signal für V1 dar.
Es werden grundlegende Dinge und erweiterte Funktionen eingestellt.
Die Einstellungen in diesem Menü sollten nur vom
Fachmann vorgenommen werden.
