Agilent Technologies GC Serie Handbuch Zur Standortvorbereitung Seite 73

Tabelle 31 Anforderungen des Geräts bezüglich Höhe, Breite, Tiefe und Gewicht (Fortsetzung)
Produkt
ALS
• GC mit 7693A ALS-Injektor
• GC mit 7683B ALS-Injektor
Für ein 6850-System, das aus einem GC, einem ALS-Injektor und einem
Computer besteht, wird ein Bereich mit einer Größe von ca. 138 cm benötigt.
Um den Zugang für den Betrieb und zu einem Drucker zu ermöglichen, muss
für ein vollständiges GC/MS-System ein Bereich mit einer Größe von 229 cm
zur Verfügung stehen. Für Reparaturarbeiten am MSD oder am GC muss die
Rückseite der Geräte zugänglich sein.
Vorpumpe GC/MS

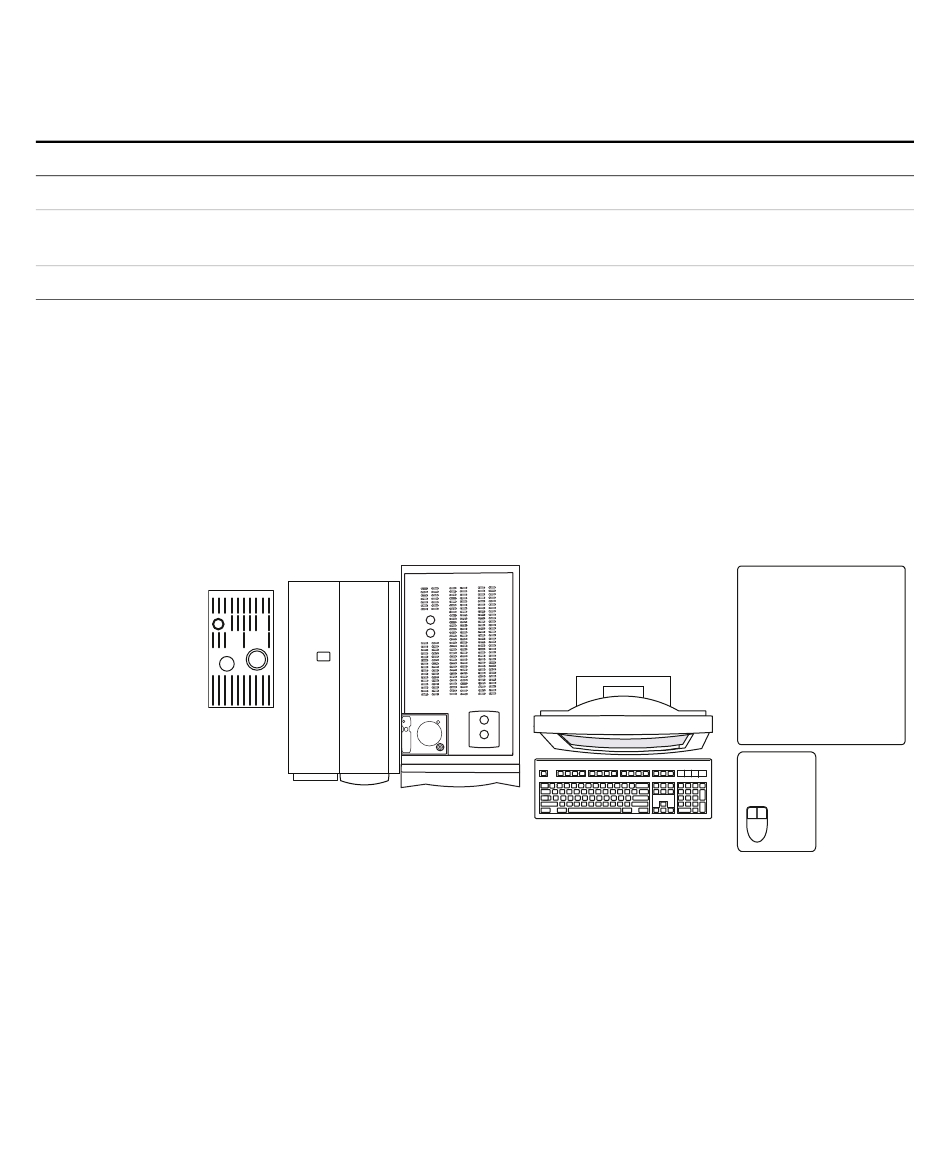

Abbildung 6 Draufsicht einer typischen Installation (6850 GC/MS-System mit ALS)
Die Länge des Quadrupol-Vakuumschlauchs zwischen Hochvakuumpumpe
und Vorpumpe beträgt 130 cm, während die Länge des Vorpumpennetzkabels
2 m beträgt.
GC-, GC/MS- und ALS-Standortvorbereitungshandbuch
Höhe Breite
50 cm Freiraum über GC erforderlich
42 cm Freiraum über GC erforderlich
GC
6850 Serie GC Standortvorbereitung
Tiefe
Computer mit Bildschirm
Gewicht
3,9 kg (3,90 kg)
jeweils
3,1 kg (7 lb) jeweils
Drucker
