Timer

4.3 Timer
Bei der Steuerung von Prozessen oder Abläufen müssen oft bestimmte Vorgänge zeitverzö-
gert ein- oder ausgeschaltet werden. Während hierfür in der Relaistechnik Zeitrelais verwen-
det werden, stehen in einer SPS interne Zeitglieder (engl.: Timer ) zur Verfügung.
Im Prinzip zählen Timer einen internen Takt der SPS (z. B. Impulse im 0,1 s-Takt). Wenn der
Zählwert einen über das Programm vorgegebenen Wert erreicht, wird der Ausgang des
Timers eingeschaltet.
Alle Timer arbeiten als Einschaltverzögerung und werden durch Ansteuern mit einem „1"-Sig-
nal aktiviert. Zum Starten und Rücksetzen werden Timer wie Ausgänge programmiert. Der
Ausgang eines Timers kann innerhalb des Programmes beliebig oft abgefragt werden.

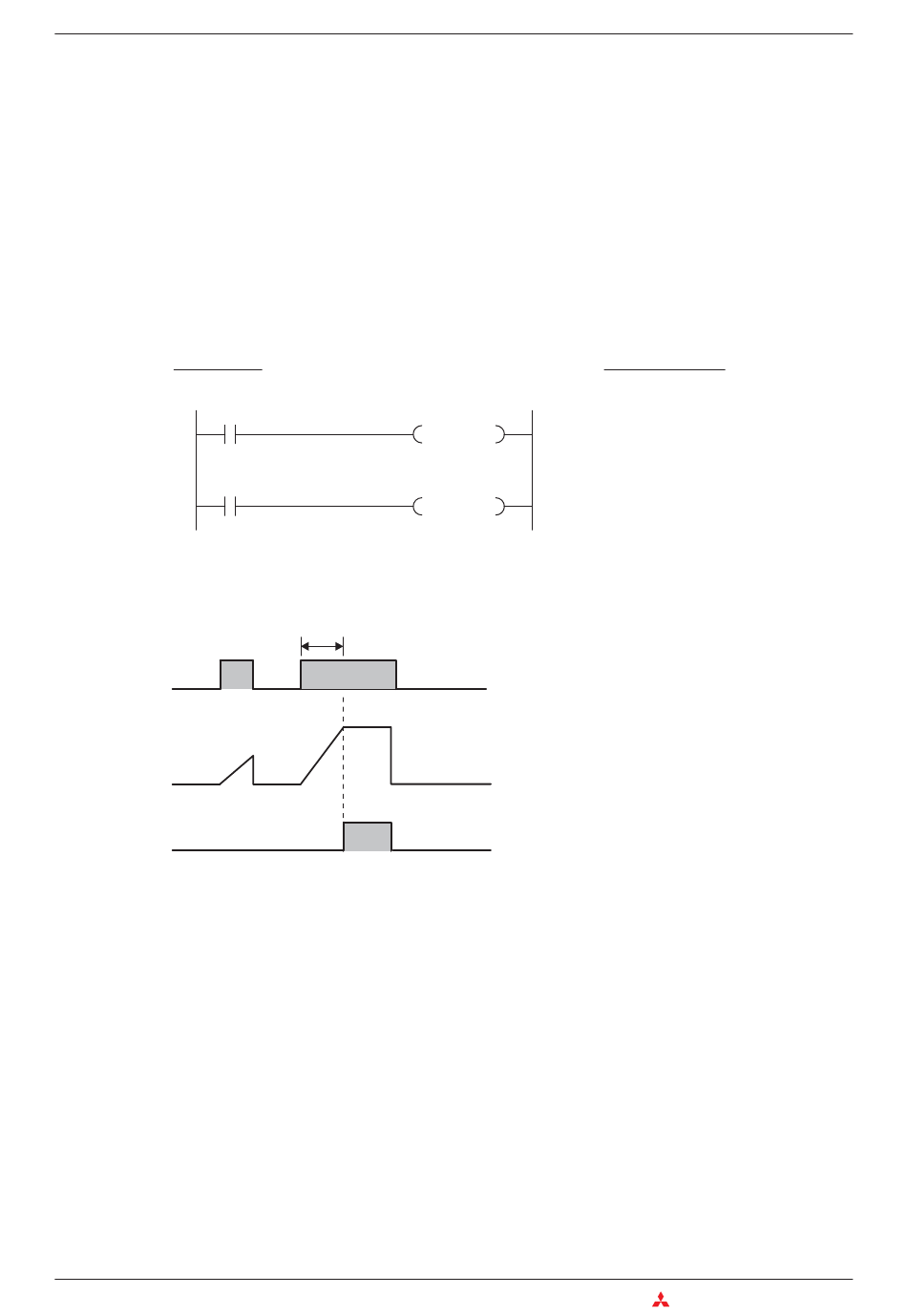

Kontaktplan
X0
0
T200
4
Der Timer T200 wird gestartet, wenn der Eingang X0 eingeschaltet ist. Der Sollwert beträgt
123 x 10 ms = 1,23 s. Nach Ablauf von 1,23 s schaltet T200 den Ausgang Y0 ein. Für das oben
dargestellte Beispiel ergibt sich der folgende Signalverlauf:
X0
T200
Y0
Die Angabe des Zeitsollwertes kann auch indirekt über den in einem Datenregister gespei-
cherten dezimalen Zahlenwert vorgenommen werden. Diese Möglichkeit ist im Abschnitt
4.6.1 beschrieben.
4 – 6
K123
T200
Y0
1,23 s
Solange X0 eingeschaltet ist, zählt der Timer
die internen 10 ms-Impulse. Beim Erreichen
des Sollwerts wird der Ausgang von T200
eingeschaltet.
Wird der Eingang X0 oder die Versorgungs-
spannung der SPS ausgeschaltet, wird der
Timer zurückgesetzt und dessen Ausgang
ebenfalls ausgeschaltet.
Operanden im Detail
Anweisungsliste
0 LD X0
1 OUT T200
4 LD T200
5 OUT Y0
MITSUBISHI ELECTRIC
K123
