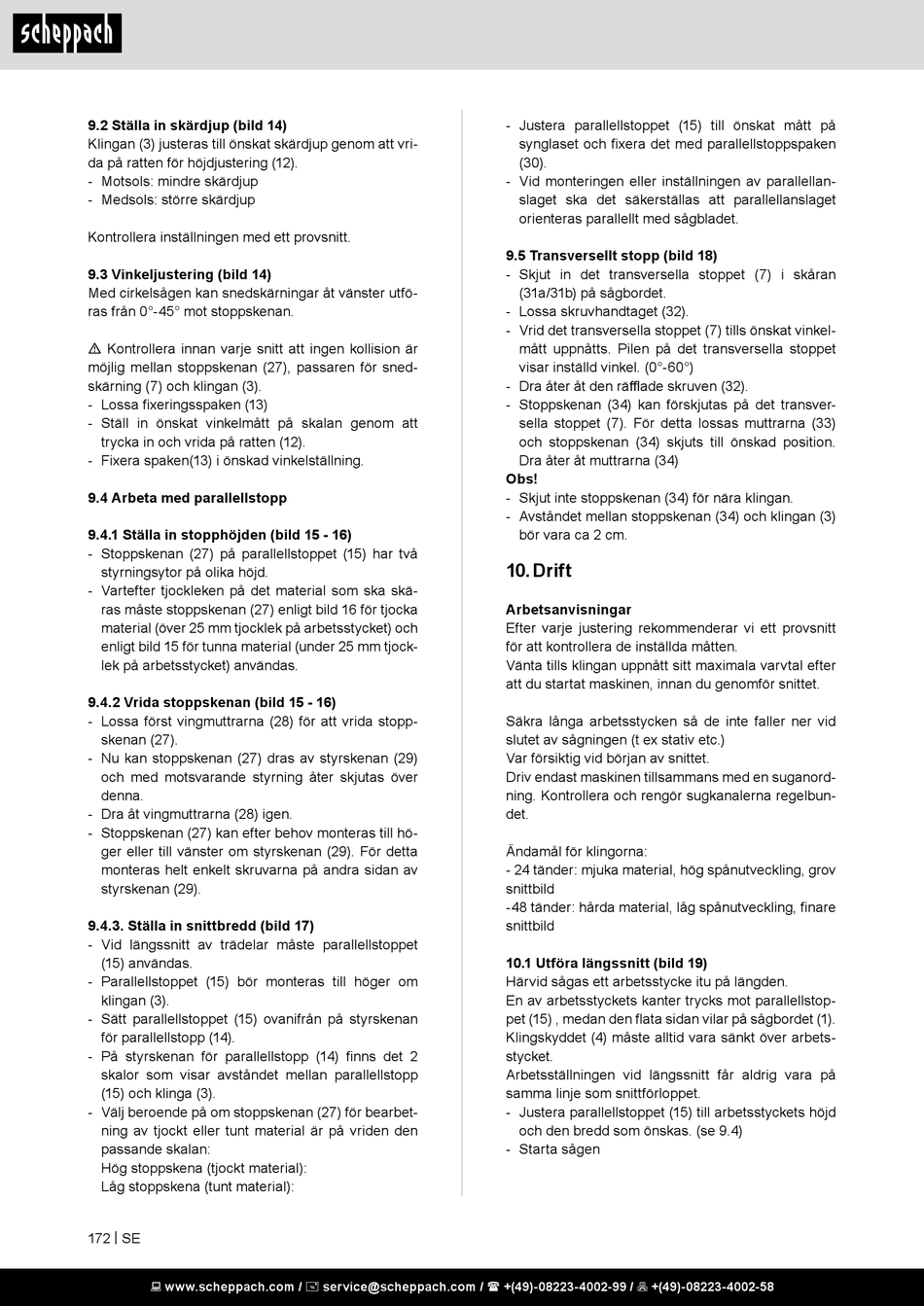

9.2 Ställa in skärdjup (bild 14)
Klingan (3) justeras till önskat skärdjup genom att vri-
da på ratten för höjdjustering (12).
- Motsols: mindre skärdjup
- Medsols: större skärdjup
Kontrollera inställningen med ett provsnitt.
9.3 Vinkeljustering (bild 14)
Med cirkelsågen kan snedskärningar åt vänster utfö-
ras från 0°-45° mot stoppskenan.
m Kontrollera innan varje snitt att ingen kollision är
möjlig mellan stoppskenan (27), passaren för sned-
skärning (7) och klingan (3).
- Lossa fixeringsspaken (13)
- Ställ in önskat vinkelmått på skalan genom att
trycka in och vrida på ratten (12).
- Fixera spaken(13) i önskad vinkelställning.
9.4 Arbeta med parallellstopp
9.4.1 Ställa in stopphöjden (bild 15 - 16)
- Stoppskenan (27) på parallellstoppet (15) har två
styrningsytor på olika höjd.
- Vartefter tjockleken på det material som ska skä-
ras måste stoppskenan (27) enligt bild 16 för tjocka
material (över 25 mm tjocklek på arbetsstycket) och
enligt bild 15 för tunna material (under 25 mm tjock-
lek på arbetsstycket) användas.
9.4.2 Vrida stoppskenan (bild 15 - 16)
- Lossa först vingmuttrarna (28) för att vrida stopp-
skenan (27).
- Nu kan stoppskenan (27) dras av styrskenan (29)
och med motsvarande styrning åter skjutas över
denna.
- Dra åt vingmuttrarna (28) igen.
- Stoppskenan (27) kan efter behov monteras till hö-
ger eller till vänster om styrskenan (29). För detta
monteras helt enkelt skruvarna på andra sidan av
styrskenan (29).
9.4.3. Ställa in snittbredd (bild 17)
- Vid längssnitt av trädelar måste parallellstoppet
(15) användas.
- Parallellstoppet (15) bör monteras till höger om
klingan (3).
- Sätt parallellstoppet (15) ovanifrån på styrskenan
för parallellstopp (14).
- På styrskenan för parallellstopp (14) finns det 2
skalor som visar avståndet mellan parallellstopp
(15) och klinga (3).
- Välj beroende på om stoppskenan (27) för bearbet-
ning av tjockt eller tunt material är på vriden den
passande skalan:
Hög stoppskena (tjockt material):
Låg stoppskena (tunt material):
172 | SE
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
- Justera parallellstoppet (15) till önskat mått på
synglaset och fixera det med parallellstoppspaken
(30).
- Vid monteringen eller inställningen av parallellan-
slaget ska det säkerställas att parallellanslaget
orienteras parallellt med sågbladet.
9.5 Transversellt stopp (bild 18)
- Skjut in det transversella stoppet (7) i skåran
(31a/31b) på sågbordet.
- Lossa skruvhandtaget (32).
- Vrid det transversella stoppet (7) tills önskat vinkel-
mått uppnåtts. Pilen på det transversella stoppet
visar inställd vinkel. (0°-60°)
- Dra åter åt den räfflade skruven (32).
- Stoppskenan (34) kan förskjutas på det transver-
sella stoppet (7). För detta lossas muttrarna (33)
och stoppskenan (34) skjuts till önskad position.
Dra åter åt muttrarna (34)
Obs!
- Skjut inte stoppskenan (34) för nära klingan.
- Avståndet mellan stoppskenan (34) och klingan (3)
bör vara ca 2 cm.

10. Drift

Arbetsanvisningar
Efter varje justering rekommenderar vi ett provsnitt
för att kontrollera de inställda måtten.
Vänta tills klingan uppnått sitt maximala varvtal efter
att du startat maskinen, innan du genomför snittet.
Säkra långa arbetsstycken så de inte faller ner vid
slutet av sågningen (t ex stativ etc.)
Var försiktig vid början av snittet.
Driv endast maskinen tillsammans med en suganord-
ning. Kontrollera och rengör sugkanalerna regelbun-
det.
Ändamål för klingorna:
- 24 tänder: mjuka material, hög spånutveckling, grov
snittbild
-48 tänder: hårda material, låg spånutveckling, finare
snittbild
10.1 Utföra längssnitt (bild 19)
Härvid sågas ett arbetsstycke itu på längden.
En av arbetsstyckets kanter trycks mot parallellstop-
pet (15) , medan den flata sidan vilar på sågbordet (1).
Klingskyddet (4) måste alltid vara sänkt över arbets-
stycket.
Arbetsställningen vid längssnitt får aldrig vara på
samma linje som snittförloppet.
- Justera parallellstoppet (15) till arbetsstyckets höjd
och den bredd som önskas. (se 9.4)
- Starta sågen
