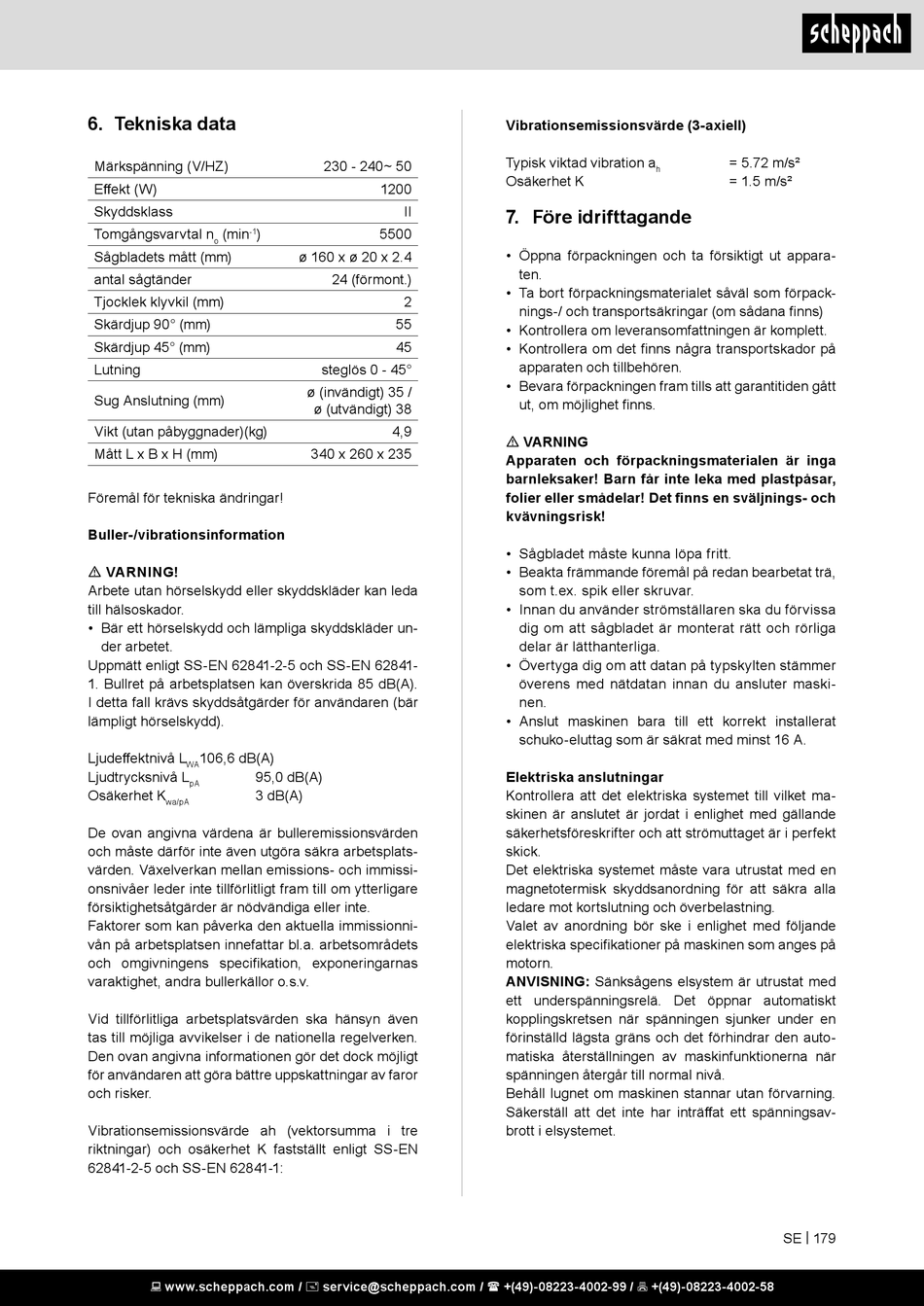

6. Tekniska data

Märkspänning (V/HZ)
Effekt (W)
Skyddsklass
Tomgångsvarvtal n (min )
-1
o
Sågbladets mått (mm)
antal sågtänder
Tjocklek klyvkil (mm)
Skärdjup 90° (mm)
Skärdjup 45° (mm)
Lutning
Sug Anslutning (mm)
Vikt (utan påbyggnader)(kg)
Mått L x B x H (mm)
Föremål för tekniska ändringar!
Buller-/vibrationsinformation
m VARNING!
Arbete utan hörselskydd eller skyddskläder kan leda
till hälsoskador.
• Bär ett hörselskydd och lämpliga skyddskläder un-
der arbetet.
Uppmätt enligt SS-EN 62841-2-5 och SS-EN 62841-
1. Bullret på arbetsplatsen kan överskrida 85 dB(A).
I detta fall krävs skyddsåtgärder för användaren (bär
lämpligt hörselskydd).
Ljudeffektnivå L 106,6 dB(A)
WA
Ljudtrycksnivå L 95,0 dB(A)
pA
Osäkerhet K 3 dB(A)
wa/pA
De ovan angivna värdena är bulleremissionsvärden
och måste därför inte även utgöra säkra arbetsplats-
värden. Växelverkan mellan emissions- och immissi-
onsnivåer leder inte tillförlitligt fram till om ytterligare
försiktighetsåtgärder är nödvändiga eller inte.
Faktorer som kan påverka den aktuella immissionni-
vån på arbetsplatsen innefattar bl.a. arbetsområdets
och omgivningens specifikation, exponeringarnas
varaktighet, andra bullerkällor o.s.v.
Vid tillförlitliga arbetsplatsvärden ska hänsyn även
tas till möjliga avvikelser i de nationella regelverken.
Den ovan angivna informationen gör det dock möjligt
för användaren att göra bättre uppskattningar av faror
och risker.
Vibrationsemissionsvärde ah (vektorsumma i tre
riktningar) och osäkerhet K fastställt enligt SS-EN
62841-2-5 och SS-EN 62841-1:
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
230 - 240~ 50
1200
II
5500
ø 160 x ø 20 x 2.4
24 (förmont.)
2
55
45
steglös 0 - 45°
ø (invändigt) 35 /
ø (utvändigt) 38
4,9
340 x 260 x 235
Vibrationsemissionsvärde (3-axiell)
Typisk viktad vibration a
h
Osäkerhet K
7. Före idrifttagande
• Öppna förpackningen och ta försiktigt ut appara-
ten.
• Ta bort förpackningsmaterialet såväl som förpack-
nings-/ och transportsäkringar (om sådana finns)
• Kontrollera om leveransomfattningen är komplett.
• Kontrollera om det finns några transportskador på
apparaten och tillbehören.
• Bevara förpackningen fram tills att garantitiden gått
ut, om möjlighet finns.
m VARNING
Apparaten och förpackningsmaterialen är inga
barnleksaker! Barn får inte leka med plastpåsar,
folier eller smådelar! Det finns en sväljnings- och
kvävningsrisk!
• Sågbladet måste kunna löpa fritt.
• Beakta främmande föremål på redan bearbetat trä,
som t.ex. spik eller skruvar.
• Innan du använder strömställaren ska du förvissa
dig om att sågbladet är monterat rätt och rörliga
delar är lätthanterliga.
• Övertyga dig om att datan på typskylten stämmer
överens med nätdatan innan du ansluter maski-
nen.
• Anslut maskinen bara till ett korrekt installerat
schuko-eluttag som är säkrat med minst 16 A.
Elektriska anslutningar
Kontrollera att det elektriska systemet till vilket ma-
skinen är anslutet är jordat i enlighet med gällande
säkerhetsföreskrifter och att strömuttaget är i perfekt
skick.
Det elektriska systemet måste vara utrustat med en
magnetotermisk skyddsanordning för att säkra alla
ledare mot kortslutning och överbelastning.
Valet av anordning bör ske i enlighet med följande
elektriska specifikationer på maskinen som anges på
motorn.
ANVISNING: Sänksågens elsystem är utrustat med
ett underspänningsrelä. Det öppnar automatiskt
kopplingskretsen när spänningen sjunker under en
förinställd lägsta gräns och det förhindrar den auto-
matiska återställningen av maskinfunktionerna när
spänningen återgår till normal nivå.
Behåll lugnet om maskinen stannar utan förvarning.
Säkerställ att det inte har inträffat ett spänningsav-
brott i elsystemet.
= 5.72 m/s²
= 1.5 m/s²
