2 Installation und Montage

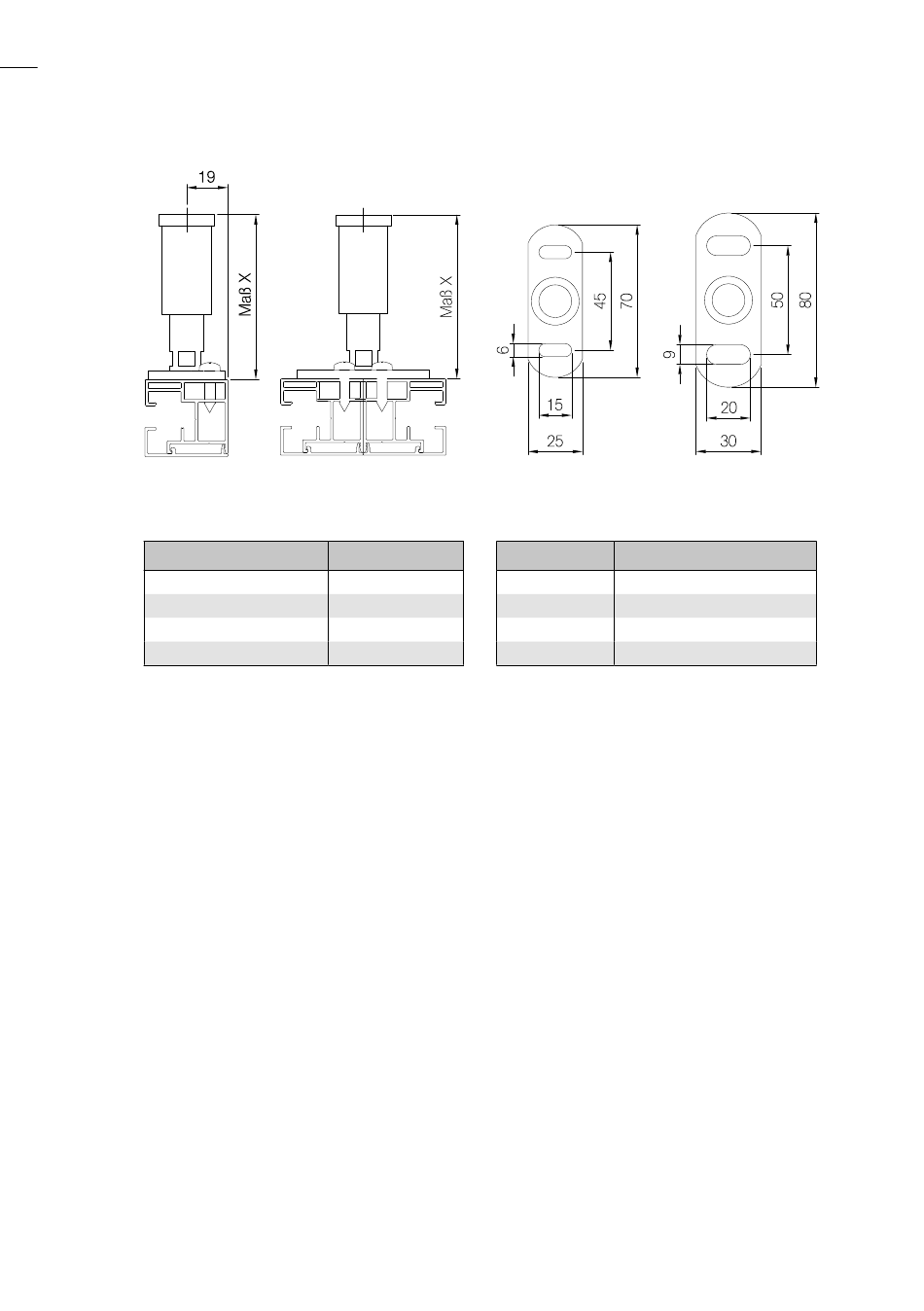

Abstandshalter
Einzel-
führungsschiene
Abstandshalter Typ
A1, B1
A2, B2
A3, B4
A4, B4
2.6 Befestigung der Führungsschienen/Haltewinkel
an der Wand/Nische

Vorbereitungen

Bevor mit der Montage begonnen wird, sind die folgenden Informationen zu
notieren. Diese Informationen sind unverzichtbar, um die korrekten Stellen zu
ermitteln, an denen die Haltewinkel zu befestigen sind:
» Maße der Markise (Breite und Höhe des Kassettenlagers)
» Maße Bohrung der Führungsschienen
» Anzahl der Haltewinkel
» Seite der Markise, auf der sich der Motor befindet (Bedienseite)
» Maße der Wand/Nische, an der die Markise montiert werden soll
Die Kastengrößen 105 und 125 werden zusätzlich mit zwei Haltewinkeln an der
Wand befestigt. Übertragen Sie die Bohrmaße der vorgebohrten Führungs-
schienen auf die Wand bzw. Nische. Zeichnen Sie die Punkte für die Befestigung
der Haltewinkel an.
Beachten Sie dabei das Abstandsmaß A und das Höhenmaß H –19 mm
(siehe Abbildung „Abstandsschema Haltewinkel" unter 2.5 Montage).
Kombination
Maß X
34 – 50 mm
51– 70 mm
71– 100 mm
101– 149 mm
Draufsicht
Abstandshalter Typ A Abstandshalter Typ B
Anlagenhöhe Abstandshalter/FS
bis 2000 mm
bis 3000 mm
bis 4000 mm
bis 5000 mm
2 Stück
3 Stück
4 Stück
5 Stück
